| Place of Origin: | China |
| ブランド名: | Mitsubishi |
| 証明: | CE |

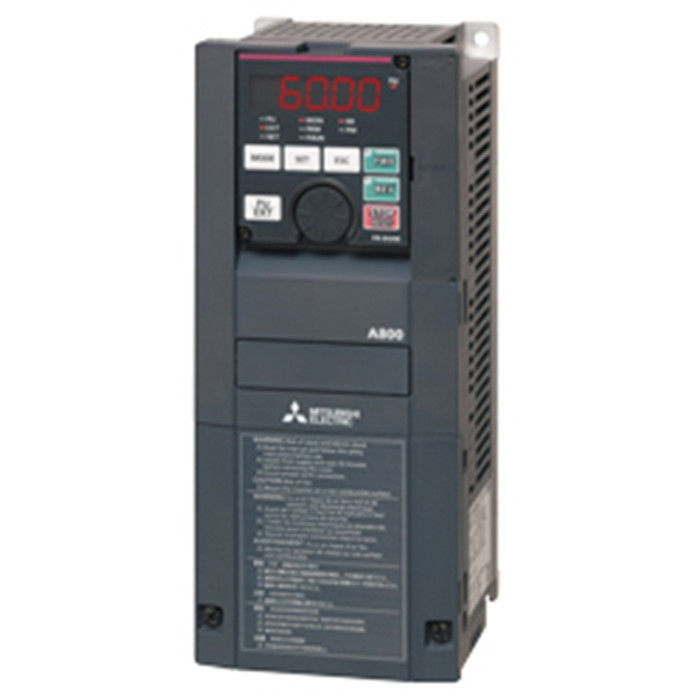

| Model Number: | FR-A820-3.7K-1 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | オリジナルの箱に |
| 受渡し時間: | 3〜5日 |
| 支払条件: | T/T |
| 供給の能力: | 100 |
| 商品コード: | 85371091 | 製品名: | 周波数インバーター |
|---|---|---|---|
| 適用されるモーター容量: | 3.7kw | モデル: | FR-A820-3.7K-1 |
| 生産能力: | 6.7KVA | 製造者: | 三菱電機 |
この特定のアプリケーションのモーター容量の要求量は3.7 kWです.入力電圧クラスは3相200Vで指定されています.
出力仕様は6.7kVAの容量を持つ3相である.モーターの寸法は以下のとおりである:高さ260mm,幅150mm,深さ140mm.保護構造も搭載されています..
出力電流は17.5A,出力電源は3相200-240V.
| タイプ名 FR-A820-[](-E) ((GF) | 0.4K | 0.75K | 1.5K | 2.2K | 3.7K | 18.5K | 37K | 45K | 55K | 75K | 90K | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00046 | 00077 | 00105 | 00167 | 00250 | 00930 | 01870 | 02330 | 03160 | 03800 | 04750 | ||||
| 適用可能なモーター容量 (kW) 1 |
SLD | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 22 | 45 | 55 | 75 | 90/110 | 132 | ||
| LD | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 22 | 45 | 55 | 75 | 90 | 110 | |||
| ND (初期設定) | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 18.5 | 37 | 45 | 55 | 75 | 90 | |||
| HD | 0.2 ̇2 | 0.4 | 0.75 | 1.5 | 2.2 | 15 | 30 | 37 | 45 | 55 | 75 | |||
| 生産量 | 定額容量 (kVA) ¥3 |
SLD | 1.8 | 2.9 | 4 | 6.4 | 10 | 35 | 71 | 89 | 120 | 145 | 181 | |
| LD | 1.6 | 2.7 | 3.7 | 5.8 | 8.8 | 32 | 65 | 81 | 110 | 132 | 165 | |||
| ND (初期設定) | 1.1 | 1.9 | 3 | 4.2 | 6.7 | 29 | 55 | 67 | 82 | 110 | 132 | |||
| HD | 0.6 | 1.1 | 1.9 | 3 | 4.2 | 23 | 44 | 55 | 67 | 82 | 110 | |||
| 定位電流 (A) |
SLD | 4.6 | 7.7 | 10.5 | 16.7 | 25 | 93 | 187 | 233 | 316 | 380 | 475 | ||
| LD | 4.2 | 7 | 9.6 | 15.2 | 23 | 85 | 170 | 212 | 288 | 346 | 432 | |||
| ND (初期設定) | 3 | 5 | 8 | 11 | 17.5 | 76 | 145 | 175 | 215 | 288 | 346 | |||
| HD | 1.5 | 3 | 5 | 8 | 11 | 61 | 115 | 145 | 175 | 215 | 288 | |||
| 過負荷電流 ランキング4 |
SLD | 60秒間110%,3秒間120% (逆時間特性),環境温度は40°C | ||||||||||||
| LD | 60秒間120%,3秒間150% (逆時間特性),環境温度は50°C | |||||||||||||
| ND (初期設定) | 60秒間150%,3秒間200% (逆時間特性),環境温度は50°C | |||||||||||||
| HD | 60秒間200%,3秒間250% (逆時間特性),環境温度は50°C | |||||||||||||
| 定位電圧5 | 3相 200から240V | |||||||||||||
| 回復式ブレーキ | ブレーキトランジスタ | 組み込み | FR-BU2 (オプション) | |||||||||||
| 最大ブレーキトルク 7 | 150% トーク,3% ED 6 | 100% トルク / 3% ED 6 | 20% トーク / 連続 | 10% トーク / 連続 | ||||||||||
| FR-ABR (オプションが選択されている) |
150% トーク 10% ED | 100% トーク / 10% ED | 100% トーク / 6% ED |
- | - | - | - | - | ||||||
| 電源 | 定数入力 AC電圧/周波数 |
3相 200から240V 50Hz/60Hz | ||||||||||||
| 許容される交流電圧変動 | 170〜264V 50 Hz/60 Hz | |||||||||||||
| 許容される周波数変動 | ±5% | |||||||||||||
| 定数入力 電流 (A) ¥8 |
DC 原子炉なし | SLD | 5.3 | 8.9 | 13.2 | 19.7 | 31.3 | 115 | 221 | 269 | - | - | - | |
| LD | 5 | 8.3 | 12.2 | 18.3 | 28.5 | 106 | 207 | 255 | - | - | - | |||
| ND (初期設定) | 3.9 | 6.3 | 10.6 | 14.1 | 22.6 | 96.3 | 181 | 216 | 266 | - | - | |||
| HD | 2.3 | 3.9 | 6.3 | 10.6 | 14.1 | 80 | 150 | 181 | 216 | - | - | |||
| DC 原子炉で | SLD | 4.6 | 7.7 | 10.5 | 16.7 | 25 | 93 | 187 | 233 | 316 | 380 | 475 | ||
| LD | 4.2 | 7 | 9.6 | 15.2 | 23 | 85 | 170 | 212 | 288 | 346 | 432 | |||
| ND (初期設定) | 3 | 5 | 8 | 11 | 17.5 | 76 | 145 | 175 | 215 | 288 | 346 | |||
| HD | 1.5 | 3 | 5 | 8 | 11 | 61 | 115 | 145 | 175 | 215 | 288 | |||
| 電力供給設備 容量 (kVA) 円9 |
DC 原子炉なし | SLD | 2 | 3.4 | 5 | 7.5 | 12 | 44 | 84 | 103 | - | - | - | |
| LD | 1.9 | 3.2 | 4.7 | 7 | 11 | 41 | 79 | 97 | - | - | - | |||
| ND (初期設定) | 1.5 | 2.4 | 4 | 5.4 | 8.6 | 37 | 69 | 82 | 101 | - | - | |||
| HD | 0.9 | 1.5 | 2.4 | 4 | 5.4 | 30 | 57 | 69 | 82 | - | - | |||
| DC 原子炉で | SLD | 1.8 | 2.9 | 4 | 6.4 | 10 | 35 | 71 | 89 | 120 | 145 | 181 | ||
| LD | 1.6 | 2.7 | 3.7 | 5.8 | 8.8 | 32 | 65 | 81 | 110 | 132 | 165 | |||
| ND (初期設定) | 1.1 | 1.9 | 3 | 4.2 | 6.7 | 29 | 55 | 67 | 82 | 110 | 132 | |||
| HD | 0.6 | 1.1 | 1.9 | 3 | 4.2 | 23 | 44 | 55 | 67 | 82 | 110 | |||
| 保護構造 (IEC 60529) ¥10 | 閉ざされたタイプ (IP20) | オープンタイプ (IP00) | ||||||||||||
| 冷却方法 | 自動冷却 | 強制冷却 | ||||||||||||
| 体重 (kg) | 2.0 | 2.2 | 3.3 | 3.3 | 3.3 | 15 | 42 | 42 | 54 | 74 | 74 | |||
適用される最大容量は,三?? 電機の標準4極モーターが使用されていることを前提とします.
2 0.2 kW のモーターでは,V/F コントロールのみが適用できます.
△3 定数出力容量は 220 V の出力電圧を前提とする.
∞4 定位過負荷電流のパーセント値は,インバーターの定位出力電流の比率を示します.
繰り返し使用する場合は,インバーターとモーターが100%の負荷で温度に戻るか,使用間隔で温度を下げるまで待たなければなりません.
◎5 最大出力電圧は電源電圧を超えない.最大出力電圧は設定範囲内で変更できます.
しかし,インバーター出力電圧波形の波の頂値は,電源電圧の約√2倍である.
◎6 組み込みブレーキレジスタ
¥7 ND評価に基づく値
給出電流は,給出電流の値である.電源のインピーデンス値 (インピーデンスを含む) に応じて入力電流の定数値が異なります.
給電容量の値は,電源電源阻力の値 (入力反応器とワイヤの阻力を含む) に基づいて変化する.
¥10 FR-DU08:IP40 (PU接続を除く)
適用される最大容量は,三?? 電機の標準4極モーターが使用されていることを前提とします.
2 0.2 kW のモーターでは,V/F コントロールのみが適用できます.
定数出力容量は出力電圧が440Vと仮定される.
∞4 定位過負荷電流のパーセント値は,インバーターの定位出力電流の比率を示します.
繰り返し使用する場合は,インバーターとモーターが100%の負荷で温度に戻るか,使用間隔で温度を下げるまで待たなければなりません.
◎5 最大出力電圧は電源電圧を超えない.最大出力電圧は設定範囲内で変更できます.
しかし,インバーター出力電圧波形の波の頂値は,電源電圧の約√2倍である.
◎6 組み込みブレーキレジスタ
¥7 ND評価に基づく値
給出電流は,給出電流の値である.電源のインピーデンス値 (インピーデンスを含む) に応じて入力電流の定数値が異なります.
給電容量の値は,電源電源阻力の値 (入力反応器とワイヤの阻力を含む) に基づいて変化する.
¥10 FR-DU08:IP40 (PU接続を除く)
¥11 480 V を超えると,P. 977 "入力電圧モード選択"を設定しなければならない.
復元式ブレーキ能力は,商用ブレーキレジスタを使用して改善できます.詳細については,三?? 販売事務所に連絡してください.
効果的なベクトル制御オプションが必要
表示される保護機能は,インストールされたオプションによって異なります. 正確な機能を確保するには,ベクター制御をサポートするオプションをインストールする必要があります.
PMセンサーなしのベクトル制御
PMセンサーなしのベクトル制御を選択した場合は,追加情報については 211 ページを参照してください.
トーク制限レベル
モデル3 FR-A820-5.5 K (00340) 以上,および FR-A840-5.5 K (00170) 以上では,トルク制限によりデフォルト値は150%に制限されていることに注意してください.
標準構造とIP55対応モデル
保護機能は標準構造モデルとIP55対応モデルのみで有効です. 適合性を確認するには,製品仕様を参照してください.
保護機能の制限
いくつかの保護機能が初期状態から動作しないか,特定のモデルのみで動作する可能性があります.例えば,機能6は標準構造モデルのみで動作します.機能7はIP55対応モデルのみで動作します.
温度 制限
輸送中に,指定範囲外の温度に短期間だけ装置を晒すのは安全ですが,使用時に指定された制限値に従ってください.
高さ制限
ユニットを1,000m (最大2,500m) を超える高さで設置する場合,名乗電流を500mごとに3%削減しなければならないことに注意してください.
振動 の 制限
FR-A840-160 K (04320) またはそれ以上のモデルでは,2.9 m/s2以上の振動は推奨されないことに注意してください.
FR-A800-E 機能の制限
機能11はFR-A800-Eモデルのみで動作します
