| 起源の場所: | マークハム,オンタリオ州,カナダ |
| ブランド名: | GE |
| 証明: | Does not supply |
| モデル番号: | IC695ALG616 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | オリジナルの箱に |
| 受渡し時間: | 5～8作品 |
| 支払条件: | T/T |
| 供給の能力: | 100 |
| 部品名: | IC695ALG616 | Sku: | IC695ALG616 |
|---|---|---|---|
| メーカー: | GE Fanuc | カテゴリー: | アナログ入力 |
| リードタイム: | 3〜5日 | 梱包: | カートン |
| ハイライト: | 16チャネル アナログ入力モジュール,GE IC695ALG616,PACSystems RX3i アナログ入力モジュール |
||
製品説明

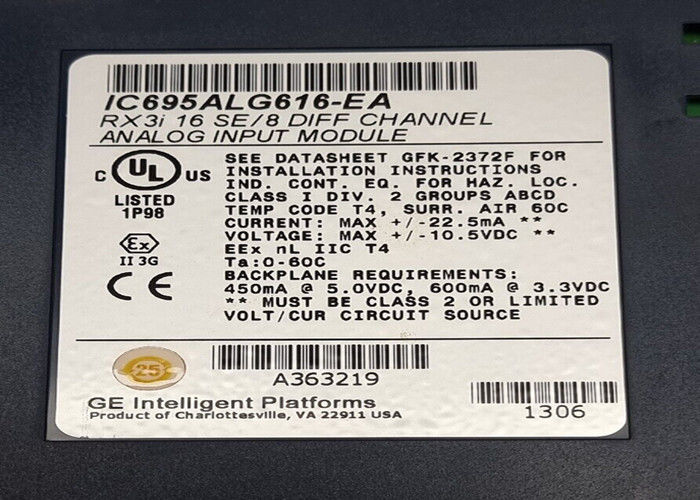

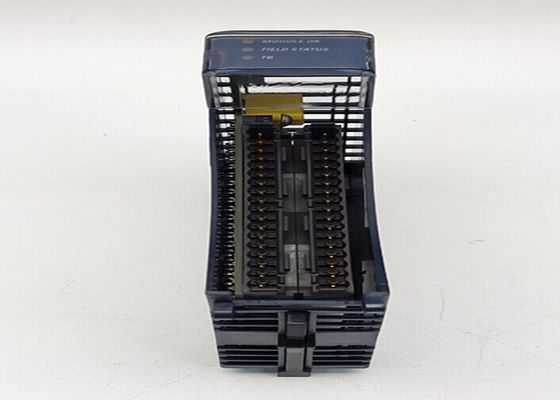

IC695ALG616は,GE Fanuc RX3iシリーズから16/8チャネル,非孤立,差分,電圧/電流,アナログ入力モジュールである.このモジュールは16つの単端または8つの微分入力チャネルを提供しますこのモジュールは,RX3iユニバーサルバックプレーンの上に位置する必要があります.このユニットの仕様についてはIC695ALG616のウェブサイトページを参照してください.
IC695ALG616モジュールは,GE Fanuc AutomationがRX3i PACSystemsシリーズで製造するアナログ入力モジュールである.このモジュールは,16つの単端または8つの違い入力チャネルを含む,孤立していない対比入力電流/電圧モジュールである特定のタイプのモジュールです.このモジュールの各入力チャネルで異なる電源範囲を構成できます. これらの範囲は 0 ~ 20 ミリアンプ, 4 ~ 20 ミリアンプ,そして,電流の+/-20ミリアンプと,電流の+/-10ボルトこのモジュールは,箱式,拡張式,スプリング式,または拡張式スプリング式端末ブロックで使用できます.GE Fanuc Automation IC695ALG616 アナログ入力モジュールは,RX3iユニバーサルバックプレーンにインストールされています.
GE Fanuc Automation IC695ALG616 アナログ入力モジュールに組み込まれている機能は 完全な自動校正,そしてすべての電圧入力のためのオープン回路検出機能このモジュールは,チャネルごとに選択可能な故障報告機能とともに,高アラーム,低アラーム,高高アラーム,低低アラームも搭載しています.GE Fanuc Automation IC695ALG616 アナログ入力モジュールは,変化率の正と負のアラームがあり,起動時に自動校正を通りますこのモジュールは,ラックからホット挿入と取り除き (電源の下で挿入と取り除き) をサポートします.) このモジュールは, -10 から +10 ボルトの電圧範囲と,外部電源の電圧範囲で 18 から 30 ボルト DCで動作します..
仕様
| 部品番号 |
IC695ALG616 |
| サイズ | 34 x 145 x 140 mm |
| 製造者 | ジェネラル・エレクトリック・マルチリン |
| 製造場所 | マークハム,オンタリオ州,カナダ |
| 解像度と速度 | ゾーン2 CE,ATEX C1D2 ABS,BV,DNV,GL,KRS,LR |
| アナログ入力数 & タイプ | UL, UL HAZLOC について |
| アンジェシー | UL, UL HAZLOC について |
| 承認 | ゾーン2 CE,ATEX C1D2 ABS,BV,DNV,GL,KRS,LR |
| 内部パワー | 3.3V: 450mA; 5V: 600mA |
| 現在の範囲 | 0-20 mA, 4-20 mA, +/-20 mA |
| 入力数 | 16 単端または8 差分 |
特徴
| 入力範囲 | 電流:0〜20mA,4〜20mA,±20mA 電圧:±10V,0〜10V,±5V,0〜5V,1〜5V | ||||
| バックプランの電源要求 |
ALG608: ALG616: ALG628: |
最大200mA @ 5.0V +5% / -2.5%, 最大200mA @ 3.3V +5% / -3% 最大350mA @ 5.0V +5% / - 2.5%, 最大200mA @ 3.3V +5% / - 3% 最大 400 mA @ 5.0V +5% / - 2.5%, 最大200mA @ 3.3V +5% / - 3% 最大 260 mA @ 5.0V +5% / - 2.5%, 最大200mA @ 3.3V +5% / - 3% |
|||
| モジュール内の電源分散 | IC695ALG608: IC695ALG626: |
2.58W 最大 IC695ALG616: 4最大50W IC695ALG628: |
4最大25W 2.83W 最大 |
||
| 熱分解 |
IC695ALG608 と ALG616: 減算なし IC695ALG628: 減算なし モジュールIC695ALG626は,電圧モードでは熱値低下をしていない.電流モードのモジュールIC695ALG626の熱値低下については,ページ4を参照してください. |
||||
| 決議 | 24 ビット ADC を浮点数または整数に変換 | ||||
| 入力データ形式 | 32 ビットフィールド内の IEEE 32 ビットまたは 16 ビット整数として設定可能 | ||||
| フィルタオプション | 8Hz,12Hz,16Hz,40Hz,200Hz,500Hz オーケー オーケー オーケー | ||||
| HART通信 | バージョン 5.0 HART プロトコルは IC695ALG626 と IC695ALG628 モジュールでサポートされています. | ||||
| 入力インペデンス | >100k ワトルの電圧入力 | ||||
| 電流入力抵抗 | 249 ± 1% | ||||
| オープン・サーキット検出時間 | 最大1秒 | ||||
| 超電圧 | ±60 VDC連続,最大 | ||||
| 超電流 | ±28mA連続,最大 | ||||
| 正常モードのノイズ拒絶度 dB | 50Hzで | 60Hzで | |||
| 8 Hzフィルター | 85 | 85 | |||
| 12 Hz フィルター | 85 | 85 | |||
| 16 Hz フィルター | 35 | 62 | |||
| 40 Hzフィルター | 3 | 6 | |||
| 200 Hz フィルター | 0 | 0 | |||
| 500 Hz | 0 | 0 | |||
| 標準モードのノイズ拒絶 | 最低120dB @ 8Hzフィルターで 50/60 Hz 最低110dB @ 12 Hzフィルターで 50/60 Hz | ||||
| チャネル対チャネルDC交響 |
-80 dB 最低 (単端モード) -80 dB 最低 (差分モード,地球共通) -60 dB 最低 (差分モード,浮遊共通) |
||||
|
隔離 電圧端末ブロック バックプレーン/シャシー |
光隔離,トランスフォーマー隔離 250 VAC連続/1500 VAC 1 分間 |
||||
|
アナログモジュールのスキャン時間 (ミリ秒)
設定されたフィルター
8 Hzフィルター 12 Hz フィルター 16 Hz フィルター 40 Hzフィルター 200 Hz フィルター 500 Hz フィルター [フィルタリングと周波数検出が無効] 設定されたフィルター
8 Hzフィルター 12 Hz フィルター 16 Hz フィルター 40 Hzフィルター 200 Hz フィルター 500 Hz フィルター [フィルタリングとレート 検知機能が無効] |
アナログ信号のモジュールスキャンは最大4つの取得サイクルからなる.各サイクルには特定のチャネルが含まれます.合計スキャン時間は取得サイクルの数に依存します. スキャンでは,設定されたフィルターオプションと,チャンネルがアナログかHARTか. |
|||||||
| スキャンの取得サイクルの数 (IC695ALG608/616/626/628- Exおよびそれ以前の) | ||||||||
| 1 | 2 | 3 | 4 | |||||
| アナログ | ハート | アナログ | ハート | アナログ | ハート | アナログ | ハート | |
| 121 | 128 | 241 | 254 | 362 | 380 | 482 | 506 | |
| 81 | 88 | 161 | 174 | 242 | 260 | 322 | 346 | |
| 61 | 68 | 121 | 134 | 182 | 200 | 242 | 266 | |
| 21 | 28 | 41 | 54 | 62 | 80 | 82 | 106 | |
| 5 | 12 | 9 | 22 | 14 | 32 | 18 | 42 | |
| 3 | N/A |
5 [ 詳細 ] |
N/A |
7 [19] |
N/A |
9 [17] |
N/A | |
| スキャンの取得サイクルの数 (C695ALG608/616/626/628- Fx 以降) | ||||||||
| 1 | 2 | 3 | 4 | |||||
| アナログ | ハート | アナログ | ハート | アナログ | ハート | アナログ | ハート | |
| 122 | 124 | 247 | 248 | 367 | 375 | 494 | 500 | |
| 82 | 85 | 164 | 169 | 247 | 255 | 329 | 337 | |
| 62 | 65 | 127 | 130 | 188 | 191 | 252 | 258 | |
| 25 | 26 | 50 | 50 | 76 | 72 | 100 | 93 | |
| 6 | 12 | 12 | 17 | 19 | 24 | 26 | 32 | |
| 3 | N/A |
7 [ 詳細 ] |
N/A |
11 [19] |
N/A |
15 [17] |
N/A | |
| HART データ スキャン 時間 (秒) |
HARTデータスキャンには最大4つの取得サイクル (アナログスキャン時間と同様のが非同期) が含まれる.各サイクルには特定のチャネルが含まれる.HART スキャンの合計時間は,特定のチャンネルセット内のHARTに有効なチャンネル数に依存します., 再試行数 スロット変数の有効化/無効化,パススルーコマンドの使用設定と設定 |
|||||||
| HART に有効なグループ内のチャンネル: | 各HARTデータチャネルは | |||||||
| 1つ | 0.7秒 (典型的な) | |||||||
| 2つ目 | 1.9秒 (典型的には) | |||||||
| 3つ目 | 3.0秒 (典型的な) | |||||||
| 4つ | 4.0秒 (典型的な) | |||||||
|
厳重な RF 干渉がある場合の校正精度 (IC 801-3, 10V/M) 精度は範囲の ±1.5%低下する可能性があります. |
13°Cから33°C: ±5V, ±10V, ±20mA:範囲の0.05% 0~10V,0~5V,1~5V,0~20mA:範囲の0.1% 4から20mA:範囲の0.125% |
|||||||
|
0°Cから60°C: 0~10V,0~5V,1~5V:範囲の0.2% 0から20mA:範囲の0.25% 4から20mA:範囲の0.3125% ±5V, ±10V:範囲の0.1% ±20mA:0.125% |
||||||||
| カリブレーション間隔 | 12ヶ月は,時間の経過とともに精度仕様を満たすために典型的です.オフセットは,定期的な校正調整として適用できます. | |||||||
