| 起源の場所: | 日本 |
| ブランド名: | Yokogawa |
| 証明: | CE |
| モデル番号: | EJA110E-JFS5G-912DD/D4 |
| 最小注文数量: | 1 |
|---|---|
| パッケージの詳細: | 新しいオリジナルボックス |
| 受渡し時間: | 4-6weeks |
| ブランド: | ヨコガワ | PN: | EJA110E-JFS5G-912DD/D4 |
|---|---|---|---|
| originaの国: | 日本 | 生産量: | HART プロトコルで 4-20mA |
| 精度: | スパン (Span) の ±0.065% | 電源: | 10.5から42V |

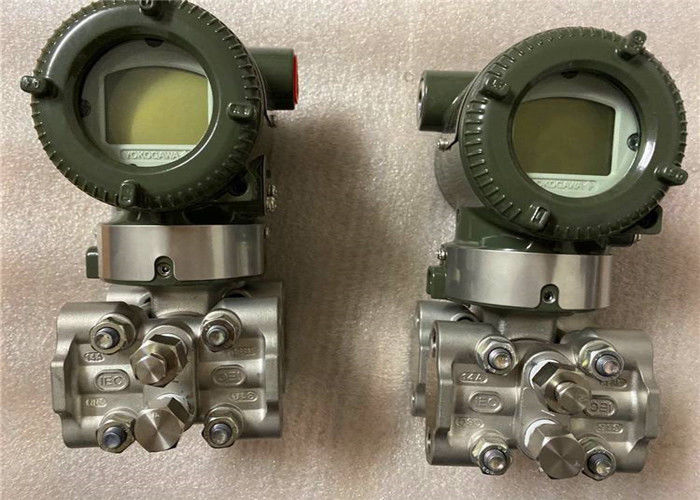

横河電機 EJA110E-JFS5G-912DD/D4 圧力温度伝送器
・原産地：日本
・ブランド名：横川
・型番：EJA110E-JFS5G-912DD/D4
· 出力: 4-20mA (HART プロトコル付き)
・精度：スパンの±0.065％
・カバーフランジ：SUS316、ハステロイC-276、モネル
・電源：10.5～42V
・取付：2インチパイプ取付
| 梱包詳細: | カートン規格 |
| 配送詳細:44 | ご注文内容確認後4~6週間 |
EJA110A
1. 高精度、優れた長期安定性
2.液体、ガス、蒸気流量の測定に使用されます。出力: 4 ～ 20 mA DC 信号。
横河電機 差圧発信器 DPharp EJA110A
特徴：
優れたパフォーマンスと安定性:
EJAシリーズは、圧力や温度変化に対してヒステリシスを持たない完璧な材料である単結晶シリコンを使用しています。このセンサーは、過圧力、温度変化、静圧の影響を最小限に抑え、比類のない長期安定性を提供します。
コンパクトかつ軽量な設計:
アンプASICや圧力セル構造、フランジなどの筐体の小型化により、従来品の半分の重量を実現。ASICは最小限の部品点数でアンプの信頼性を向上させています。
フィールドバス通信機能:
フィールドバスはデジタル双方向通信システムです。これは計装制御システムを構成するための革新的なテクノロジーであり、今日のほとんどのフィールド計器で使用されている標準の 4 ～ 20 mA アナログ通信の有望な後継製品です。
モデルコードと仕様コード:
| モデル | オプションコード | 説明 |
| EJA110A | · · · · · · · · · · · | 差圧発信器 |
| 出力信号 |
-D・・・ -E・・・
-F・・・
-G・・・ |
4 ～ 20 mA DC、デジタル通信 (BRAIN プロトコル) 4 ～ 20 mA DC、デジタル通信 (HART プロトコル、GS 01C22T01-00E を参照) デジタル通信 (FOUNDATION フィールドバスプロトコル、GS 01C22T02-00E を参照) デジタル通信 (PROFIBUS PA プロトコル、GS 01C22T03-00E を参照) |
|
測定 スパン(カプセル) |
L・・・ M · · · · · · · · · は・・・ V・・・ |
0.5 ～ 10 kPa {50 ～ 1000 mmH2O} {2 ～ 40 inH2O} {5 ～ 100 mbar} 1 ～ 100 kPa {100 ～ 10000 mmH2O} {4 ～ 400 inH2O} {10 ～ 1000 mbar} 5 ～ 500 kPa {0.05 ～ 5 kgf/cm2} {20 ～ 2000 inH2O} {50 ～ 5000 mbar} 0.14～14MPa｛1.4～140kgf/cm2｝※1｛20～2000psi｝｛1.4～140bar｝ |
|
濡れた 部品材質*11 |
S#・・・ H# · · · · · · · M# ・・・ た・・・ A# · · · · · · · · D · · · · · · · · · B#・・・ |
[本体]＾² [カプセル] [通気プラグ] SCS14A SUS316L＾5 SUS316＾13 SCS14A ハステロイ C-276＾6＾12 SUS316＾13 SCS14A モネル＾6 SUS316 ＾13 SCS14A タンタル ＾6 SUS316 ＾13 ハステロイ C-276 相当品 ＾3 ハステロイ C-276 ＾6＾ 12 ハステロイ C-276 ＾12 ハステロイ C-276 相当品 ���� タンタル ���� ハステロイ C-276 ��12 モネル換算 ＾4モネル ＾6モネル |
|
プロセス 接続 |
0 · · · · · · · · · 1 · · · · · · · · · 2 · · · · · · · · · 3 · · · · · · · · · 4 · · · · · · · · · 5 · · · · · · · · · |
プロセスコネクタなし（カバーフランジにRc1/4メス） Rc1/4メスプロセスコネクタ付 Rc1/2メスプロセスコネクタ付 1/4 NPT メスプロセスコネクタ付き 1/2 NPT メスプロセスコネクタ付き プロセスコネクタなし (カバーフランジ上の 1/4 NPT メス) |
|
ボルトと ナッツ素材 |
あ・・・ B ・・・ Ｃ・・・ |
【最高使用圧力】 SCM435 16MPa｛160kgf/㎠｝※9 SUS630 16MPa｛160kgf/㎠｝※9 SUH660 16MPa｛160kgf/㎠｝※9 |
| インストール |
-2 ・・・ -3 ・・・ -6・・・ -7 ・ ・ ・ ・ ・ ・ ・ ・ -8・・・ -9・・・ |
垂直導圧配管形、右側高圧、プロセスコネクタ上向き※7 垂直導圧配管形、右側高圧、プロセスコネクタ下向き※7 垂直導圧配管形、左側高圧、プロセスコネクタ上向き※7 垂直導圧配管形、左側高圧、プロセスコネクタ下向き※7 水平導圧配管形、右側高圧※8 水平導圧配管形、左側高圧※8 |
|
電気 繋がり |
0 · · · · · · · · · 2 · · · · · · · · · 3 · · · · · · · · · 4 · · · · · · · · · 5 · · · · · · · · · 7 ・ ・ ・ ・ ・ ・ ・ ・ 8 · · · · · · · · · 9 · · · · · · · · · あ・・・ Ｃ・・・ D · · · · · · · · · |
G1/2 メス、電気接続 1 つ 1/2 NPT メス、ブラインド プラグなしの 2 つの電気接続 Pg 13.5 メス、ブラインド プラグなしの 2 つの電気接続 M20 メス、ブラインド プラグなしの 2 つの電気接続 G1/2 メス、2 つの電気接続とブラインド プラグ 1/2 NPT メス、2 つの電気接続とブラインド プラグ Pg 13.5 メス、2 つの電気接続とブラインド プラグ M20 メス、2 つの電気接続とブラインド プラグ G1/2 メス、2 つの電気接続と SUS316 ブラインド プラグ 1/2 NPT メス、2 つの電気接続および SUS316 ブラインド プラグ M20 メス、2 つの電気接続と SUS316 ブラインド プラグ |
|
積分 インジケータ |
D · · · · · · · · · え・・・ N ・・・ |
デジタルインジケーター レンジ設定スイッチ付デジタルインジケータ※10 （なし） |
|
取り付け ブラケット |
あ・・・ B ・・・ J · · · · · · · · · Ｃ・・・ D · · · · · · · · · K ・・・ N ・・・ |
SECC 炭素鋼製2インチパイプ取付（フラットタイプ） SUS304 2インチパイプ取付（フラットタイプ） SUS316 2インチパイプ取付（フラットタイプ） SECC 炭素鋼製2インチパイプ取付（L型） SUS304 2インチパイプ取付（L型） SUS316 2インチパイプ取付（L型） （なし） |
| オプションコード | /◊ オプション仕様 |
EJA-E シリーズのトランスミッタは、横河電機の DPharp ファミリの圧力トランスミッタの最新の進化版です。2012 年にリリースされたこの製品は、主力製品 EJA-A シリーズの堅牢性と成功と、サラブレッド EJX-A シリーズのパフォーマンスを組み合わせて、横河電機に期待されるタイプの製品を提供します。
EJA110E は、このシリーズの標準的な従来型差圧トランスミッタです。
EJA110E の機能は次のとおりです。
| 測定の種類 | |
| 主変数 | 差圧 (DP) |
| 二次変数 | 静圧（SP） |
| 基準精度 | |
| 主変数 | スパンの±0.055% |
| 二次変数 | スパンの±0.5%が利用可能 |
| 反応時間 | |
| 主変数 | 90ミリ秒 |
| 二次変数 | 360ミリ秒 |
| 長期安定性 | |
| 主変数 | 10 年間あたり URL の ±0.1% |
| 過圧効果 | |
| 主変数 | URLの±0.03% |
| 射程距離 | |
| 主変数 | 100:1 |
