| 起源の場所: | エストニア |
| ブランド名: | ABB |
| 証明: | CE |
| モデル番号: | AI820 3BSE008544R1 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | オリジナルの箱に |
| 受渡し時間: | 3〜5日間 |
| 支払条件: | T/T |
| 供給の能力: | 100 |
| モデル: | AI820 3BSE008544R1 | ブランド: | ABB |
|---|---|---|---|
| 出産国: | エストニア | 決議: | 14ビットプラス記号 |
| 製品純重量: | 0.2KG | 製品タイプ: | I-O_モジュール |
| MTU と併用: | TU810, TU812, TU814, TU830, TU833 |

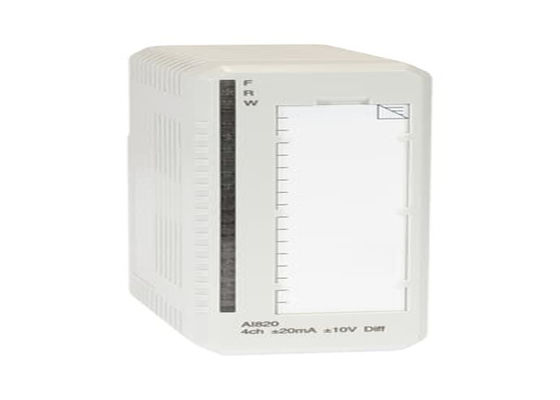

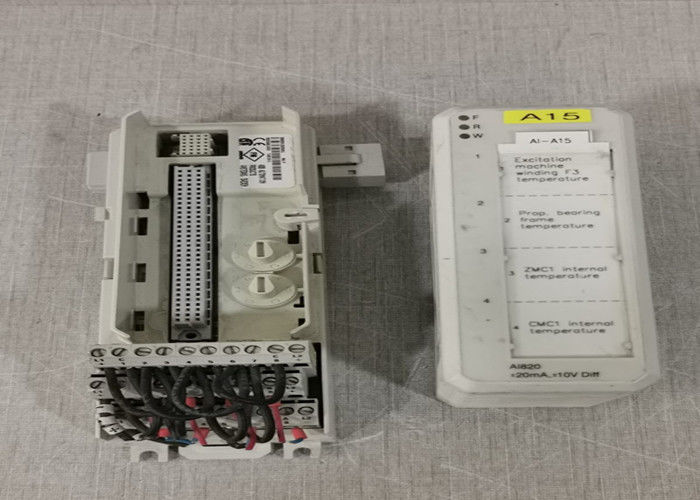

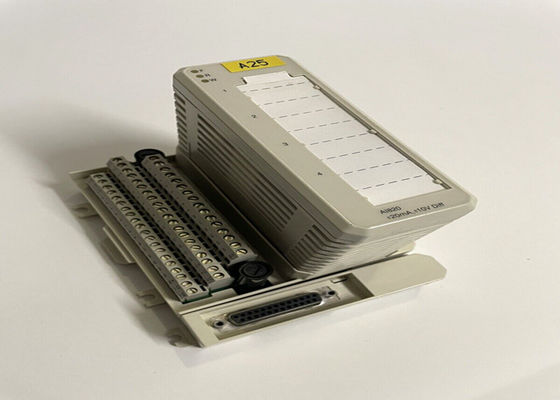

ABB AI820 3BSE008544R1AI820 アナログ入力 4 ch
AI820 アナログ入力モジュールは4つの差分,双極電流/電圧入力があります.各チャネルは電圧または電流入力どちらかになります.電流入力は,偶然最大正常モード30Vdに耐えることができます.危険な入力レベルから電流入力回路を保護するために,つまり 24 V ソースを誤って接続することで,250Wの電流感知レジスタントのレジスタント評価は約5ワットですこれは一時的に1つのチャンネルを 保護するだけのものです
このモジュールは,各チャンネルに外部トランスミッター供給を配分する.これは,外部2ワイヤートランスミターに供給を配分するための単純な接続 (拡張MTUs) を追加する.トランスミッター電源端末に電流制限はありません.
4つのチャネルはすべて1つのグループでモジュールバスから隔離されている.入力ステージへの電力はモジュールバス上の24Vから変換される.
| 記事番号 | 3BSE008544R1 |
| タイプ | アナログ入力 |
| シグナル仕様 | -20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10 V |
| チャンネル数 | 4 |
| シグナルタイプ | 双極差分 |
| ハート | 違う |
| 国営企業 | 違う |
| 冗長性 | 違う |
| 高度な整合性 | 違う |
| 内在的な安全性 | 違う |
| メカニクス | S800 |
詳細なデータ
| 決議 | 14ビットプラス記号 |
| 入力インペダンス | 200 kΩ ± 25% (電圧モード,普通モード) 800 kΩ ± 25% (電圧モード,正規モード) 250 Ω (入力電流) |
| 孤立 | グループ別で地面から隔離されている (RIV=50 V) |
| 範囲以下/範囲上 | ± 15% |
| エラー | 最大0.1% |
| 温度変動 | 電圧:最大70ppm/°C 電流:最大50ppm/°C |
| 入力フィルター (上昇時間0~90%) | 40 ms |
| 電流制限 | トランスミッター電力は,MTUによって制限される可能性があります |
| 最大フィールドケーブル長さ | 600メートル (656ヤード) |
| ダイレクトリック試験電圧 | 500V AC |
| 電力消耗 | 1.7W |
| 電流消費量 +5 V モジュールバス | 80mA |
| 電流消費量 +24 V モジュールバス | 0 |
| 電流消費量 +24 V 外部 | 70mA |
診断
| フロントLED | F (ault), R (un), W (earning) について |
| 監督 | 内部電源 |
| 監督の状況を示す | モジュールエラー,モジュール警告,チャネルエラー |
環境と認証
| CEマーク | そうだ |
| 電気安全 | EN 61010-1,UL 61010-1,EN 61010-2-201,UL 61010-2-201 |
| 危険 な 場所 | C1 Div 2 cULus,C1 ゾーン 2 cULus,ATEX ゾーン 2 |
| 船舶の認証 | ABS,BV,DNV,LR |
| 温度,動作 | 0 °C から +55 °C (+32 °C から +131 °F) まで,承認は +5 °C から +55 °C まで発行されます. |
| 温度,貯蔵 | -40 °Cから +70 °C (-40 °Fから +158 °F) |
| 汚染度 | レベル2 IEC 60664-1 |
| 腐食防止 | ISA-S7104G3 |
| 相対湿度 | 5~95% 凝縮しない |
| 最大環境温度 | 55 °C (131 °F),コンパクト MTU 40 °C (104 °F) の垂直設置用 |
| 保護クラス | IEC 60529 による IP20 |
| 機械操作条件 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4,EN 61000-6-2 |
| 超電圧カテゴリー | IEC/EN 60664-1,EN 50178 について |
| 機器のクラス | IEC 61140 に基づくクラスI (土壌保護) |
| RoHS 準拠 | DIRECTIVE/2011/65/EU (EN 50581:2012) について |
| WEEEの遵守 | 規制の適用について |
互換性
| MTU と併用 | TU810, TU812, TU814, TU830, TU833 |
| キーコード | BB |
サイズ
| 幅 | 45 mm (1.77 円) |
| 深さ | 接続器を含む102 mm (4.01 ),111 mm (4.37 ) |
| 高さ | 119 mm (4.7 円) |
| 体重 | 0.2kg (0.44ポンド) |
