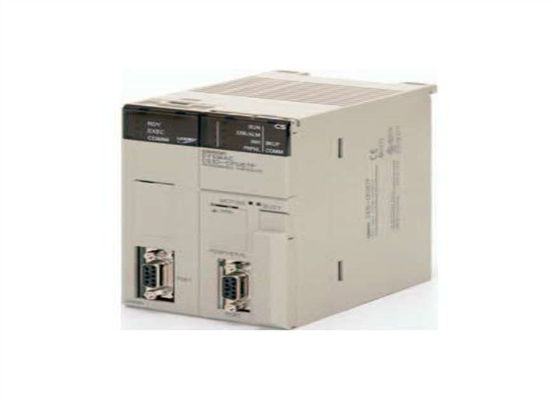

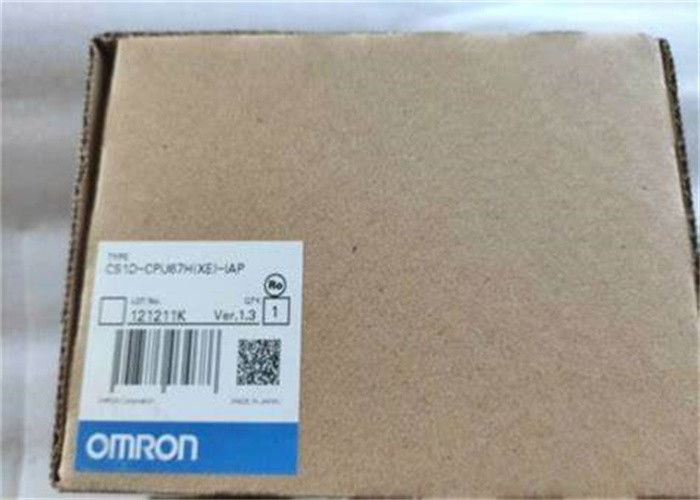

CS1D-CPU67H CS1D0006M 135745 OMRON CPU デュプレックス 5120 I/O 250 KW プログラム 448 KW データ

CS1D-CPU67H CS1D0006M 135745 OMRON CPU デュプレックス 5120 I/O 250 KW プログラム 448 KW データ

記述:

商品の仕様
制御方法 保存されたプログラム
I/O コントロール方法 サイクルスキャンと即時処理の両方が可能です.

プログラミング

•梯子の図
•SFC (連続関数図)

•ST (構造化されたテキスト)

• 記憶 術

指示の長さ 指示ごとに1〜7ステップ
梯子の指示 約400 (3桁の機能コード)
基本指示 0.02ミリ秒
特別指示 0.04 ミス分

作業数

288 (周期的な作業:32,中断作業:256)
注1:周期的なタスクは,毎サイクル実行され,TKON ((820) と TKOF ((821) の命令で制御される.

2:以下の4種類の中断タスクがサポートされています. 停電タスク:最大1つ. 予定中断タスク:最大2つ. I/O中断タスク:最大32つ. 外部中断タスク:最大256つ.

中断型

計画中断: CPU ユニットの内蔵タイマーによって計画された時間に生成される中断. I/O 中断: 中断入力ユニットからの中断.
パワーOFF中断:CPUユニットの電源がオフになったときに実行される中断.

外部I/O中断:特別I/Oユニット,CSシリーズCPUバスユニット,または内面ボードからの中断.

機能ブロック *1 機能ブロックの定義の言語:梯子プログラミング,構造テキスト

I/O エリア

5,120: CIO 000000からCIO 031915 (CIO 0000からCIO 0319までの320文字)
最初の単語の設定はデフォルト (CIO 0000) から変更され,CIO 0000 から CIO 0999 まで使用できます.I/O ビットは,CS シリーズ Basic I/O Unit,C200H 基本的なI/Oユニット,およびC200Hグループ-2高密度I/Oユニット

CIO エリアは,ここで示したようにビットが使用されていない場合,作業ビットとして使用できます.

リンクエリア 3,200 (200語): CIO 10000 から CIO 119915 (言葉 CIO 1000 から CIO 1199)
リンクビットはデータリンクに使用され,コントローラーリンクシステムとPLCリンクシステムにおけるユニットに割り当てられます.

CPUバスユニット エリア 6,400 (400語): CIO 150000 から CIO 189915 (言葉 CIO 1500 から CIO 1899)
CSシリーズのCPUバスユニットビットは,CSシリーズのCPUバスユニットの動作状態を格納する. (ユニットあたり25語,最大16ユニット)

特殊 I/O ユニット エリア

15,360 (960語): CIO 200000からCIO 295915 (CIO 2000からCIO 2959までの単語)
特別I/Oユニットビットは,CSシリーズ特殊I/OユニットとC200H特殊I/Oユニットに割り当てられる. (注)

拡張スロットを含む最大総スロット数は80に制限されているので,最大単位数は実際には80です.

注:最大16のC200H特殊I/Oユニットが設置可能.また,ユニットによって最大10個が設置可能.

いくつかのI/Oユニットは特殊I/Oユニットに分類される.

内部委員会エリア 1,600 (100語): CIO 190000 から CIO 199915 (言葉 CIO 1900 から CIO 1999)
インナーボードのビットがインナーボードに割り当てられます. (最大100I/Oワード)

SYSMAC BUS エリア 800 (50語): CIO 300000からCIO 304915 (CIO 3000からCIO 3049)
SYSMAC BUS ビットは,SYSMAC BUS リモート I/O マスターユニットに接続されたスレーブラックに割り当てられます.

I/Oターミナルエリア512 (32語): CIO 310000からCIO 313115 (言葉 CIO 3100からCIO 3131)
I/O 端末ビットは,SYSMAC BUS リモート I/O マスターユニットに接続された I/O 端末ユニット (スレーブラックではないが) に割り当てられる. (1 端末ごとに 1 単語,最大 32 端末).

C200H スペシャル I/O ユニット エリア 8,192 ビット (512 単語): W00000 から W51115 (W000 から W511)
C200H 特殊 I/O ユニットのビットが C200H 特殊 I/O ユニットに割り当てられ,I/O リフレッシュから別々にアクセスされます.

DeviceNet Area 1,600 (100語):出力: CIO 005000 から CIO 009915 (単語 CIO 0050 から CIO 0099)
入力:CIO 035000からCIO 039915 (CIO 0350からCIO 0399までの単語)

DeviceNet ビットは,DeviceNet リモート I/O 通信に従ってスレーブに割り当てられる.

PLCリンクエリア 64ビット (4語): CIO 024700 から CIO 025015 (単語 CIO 0247 から CIO 0250)
PLCリンクにPLCリンクユニットを使用する場合,これらのビットを使用してPLCリンクのエラーとPLCリンク内の他のCPUユニットの動作状態を監視します.

内部 I/O エリア 4,800 (300 単語): CIO 120000 から CIO 149915 (単語 CIO 1200 から CIO 1499)
37,504 (2,344語): CIO 380000からCIO 614315 (言葉 CIO 3800からCIO 6143)

CIO エリア内のこれらのビットは,プログラムの実行を制御するためにプログラミングでワークビットとして使用されます. (外部 I/O に使用することはできません.)

作業領域 8,192 ビット (512 単語): H00000 から H51115 (H000 から H511)
CIO エリア内のこれらのビットは,プログラムの実行を制御するためにプログラミングでワークビットとして使用されます. (外部 I/O に使用することはできません.)

プログラミングで作業ビットを使用する場合は,他の領域からのビットを使用する前に,まず作業領域のビットを使用します.

飼育面積

8,192ビット (512語): H00000からH51115 (H000からH511)
ホールディングビットは,プログラムの実行を制御するために使用され,PLCがOFFまたは動作モードが変更されたときにオン/OFF状態を維持します.

注:関数ブロック保持領域の単語は,H512 から H1535 に割り当てられます.これらの単語は,関数ブロックインスタンスの領域 (内部割り当て変数領域) にのみ使用できます.

補助領域 読み込みのみ: 7,168ビット (448語): A00000からA44715 (A000からA447までの単語) 読み込み/書き込み: 8,192ビット (512語):A44800からA95915 (A448からA959までの単語) 補助ビットには特定の機能が割り当てられます.
16ビット (TR0 から TR15) の一時的な領域
プログラムブランチでオン/オフ実行条件を一時的に保存するために,一時的なビットを使用する.

タイマーエリア4096:T0000からT4095 (カウンターから別々)
注:タイマー設定の時間単位は,0.1s,0.01s,0.001s (使用されるタイマー命令に応じて) である.

カウンターエリア C0000~C4095 (タイマーとは別々)


DM エリア

D00000からD32767まで
内部特殊 I/O ユニット DM エリア: D20000 から D29599 (100 単語 x 96 ユニット)

特殊 I/O ユニットのパラメータを設定するために使用される. CPU バス ユニット DM エリア: D30000 から D31599 (100 単語 x 16 ユニット)

CPU バス ユニットのパラメータを設定するために使用されます.

内板 DM エリア:D32000からD32099

内部ボードのパラメータを設定するために使用されます.

単語の単位 (16ビット) でデータを読み書きするための汎用データ領域として使用される.PLCがオフにしたり,動作モードが変更されたりすると,DMエリアの単語はその状態を維持する.
