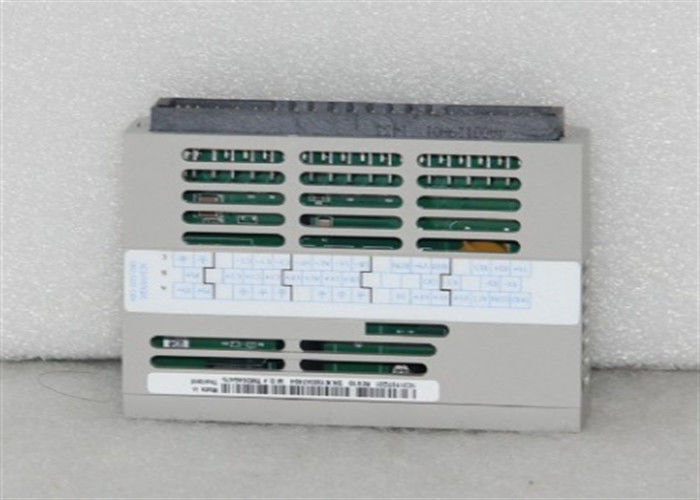

GE FANUC IC693ALG442 0 から + 10 ボルトの単端出力チャンネル

GE FANUC IC693ALG442 0 から + 10 ボルトの単端出力チャンネル

IC693ALG442に関する技術仕様

精度0.25% 25°Cで
製品説明 アナログ電流/電圧組み合わせモジュール
製品ライフサイクル状態* 終了/時代遅れ
ブランド GE Fanuc
部分番号 IC693ALG442
シリーズ 90-30シリーズ
製品説明 アナログ電流/電圧組み合わせモジュール
出力チャネル2の番号,単端
更新速度は4ミリ秒
出力電流範囲 0-20 mA, 4-20 mA

解像度 4-20 mA 0.5 マイクロアンプ
解像度0〜20mA 0.625マイクロアンプ
入力チャネル4の差分数
更新速度は8ミリ秒
入力範囲 -0~10ボルト,−10~10ボルト
解像度 0-10V 2.5mV
解像度 -10〜10V 5mV
入力インペデンス 800Kオーム
外付け電源電圧範囲 20~30 VDC (通常24 VDC)







IC693ALG442について

IC693ALG442は,GE Fanuc Series 90-30 プログラム可能な論理制御 (PLC) プラットフォームの組み合わせモジュールである.

組み合わせモジュールとして,このモジュールは0から+10ボルト (単極) に互換性のある4つの (4) 入力チャネルで設計されています.

10~+10ボルト (双極性),0~20mA,4~20mA,4~20mA 強化された入力信号と2つの (2) アナログ出力

0~10ボルト (単極), 〜10~10ボルト (双極), 0~20mA, 4~20mAの出力信号を提供する.

入力チャネルは,各チャネルが8msの更新率を示す差異入力をサポートします. 個々の入力タイプ

解像度は0〜20 mAでは5 μA (1 LSB = 5 μA),4〜20 mAでは5 μA (1 LSB = 5 μA),4〜20 mAでは5 μA (1 LSB = 5 μA) を含む.

絶対精度で強化され,指定された動作時間より全スケール @25°C (77°F) の ± 0.25%,全スケールの ± 0.5%

温度範囲

出力チャネルは,更新速度は4ms,個別解像度は0.625μAの単端出力である.

1 LSB = 0.625 μA) と 0.5 μA (1 LSB = 0.5 μA) を 4-20 mA で,完全なスケールの ± 0.1% の絶対精度で @ 25°C (77°F)

典型的な; ±0.25%の全スケール @25°C (77°F), (最大); そして ±0.5%の全スケール

(最大)

このモジュールは,24 VDCの名値と許容される電圧波動の20〜30 VDCの外部電源電圧を必要とします.

このモジュールは,内部 +5V供給から95mAと外部供給から129mAの電力を消費しています.

IC693ALG442 アナログ電流/電圧組み合わせモジュールは,4から20ミリアンプまたは0から20ミリアンプの2つの電流範囲を提供しています.

単極モードはユーザーデータをスケールすることができ,そのモードは

このモジュールのデフォルトモードです.また,PLCへの状態情報と更新を送信します.

システムに搭載されている電源について,アラーム状態の更新,および状態の更新

IC693ALG442 コンビネーション モジュールは,内部 +5 ボルトから 95 ミリアンプの電流を消費します.

電力供給源で,外部ユーザ源から129ミリアンプの電流を消費します.

モジュールの前面に位置するので フィールドの配線が簡単になります

標準動作モードに設定されている. この2つの出力

デフォルトで
