DS3800HIOBは,GEの印刷回路ボードである.DS3800HIOBは,Speedtronic Mark IVシリーズの一部として入力/出力カードとして設計された.

DS3800HIOBには以下の仕様があります.

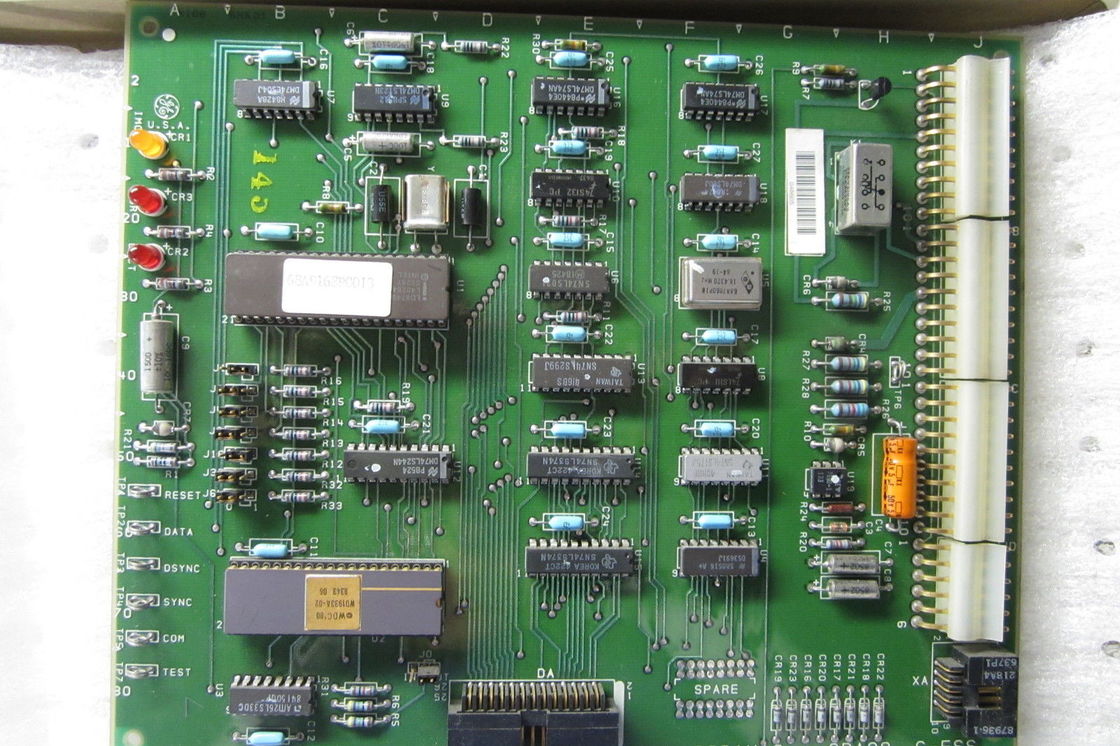

左上隅に3つのLEDがあります.最初のLEDはアンバー色で"Imok"と記されています.もう2つは赤色で"ADR"と"LACT"と記されています.

上端にAからJまで記されています

左端に10から80に10の増幅でマークされています

U1に位置するIntel LD8748 Epromを搭載しています

合計で8つのジャンパースイッチがあります.そのうち7つが縦に並べられ,0または1に座るオプションがあります.もう1つのジャンパーは2番目の集積回路の下に置かれています."入る"か"出る"か. "

テストポイントは7つあります.そのうち6つはボードの左端に沿って位置し,上から下まで,リセット,データ,Dsync,Sync,Com,およびテストとラベル付けされています.第7のTPはボードの反対側に位置し "101このTPは"TP6"と記され",テスト"TPは"TP7"と記されています.

U12 に位置するSN74LS244NDIP統合回路を搭載している.

複数の集積回路があり,そのいくつかは指定されています.

U5にある回路は,オシレーティングチップで, 18.4320 mHz に設定されています.

50v 5μf コンデンサターを含む複数のコンデンサターがボードの右中部にある.

異なる値の多くのセラミックで覆われた金属フィルムレジスタで設計されています.

8組のPTH (塗装された透孔) の2列が板の下端近くにある.

板の下端に多ピンな男性接続器があります.これは87936-2 218A4637P3と記されています.

板の上層は隅々で切開され,下層は隅々で穴が開く.

トランジスタが1つある

1つのスイッチがある

右端にJB/JC/JDと記されている.これは板のその端のほとんどに沿って走る90度のPCBコネクタ (男性) に対応する.
