DS3800HIMA スピードトロニック/マークIVシステムのGE製印刷回路板

DS3800HIMA スピードトロニック/マークIVシステムのGE製印刷回路板

製品説明

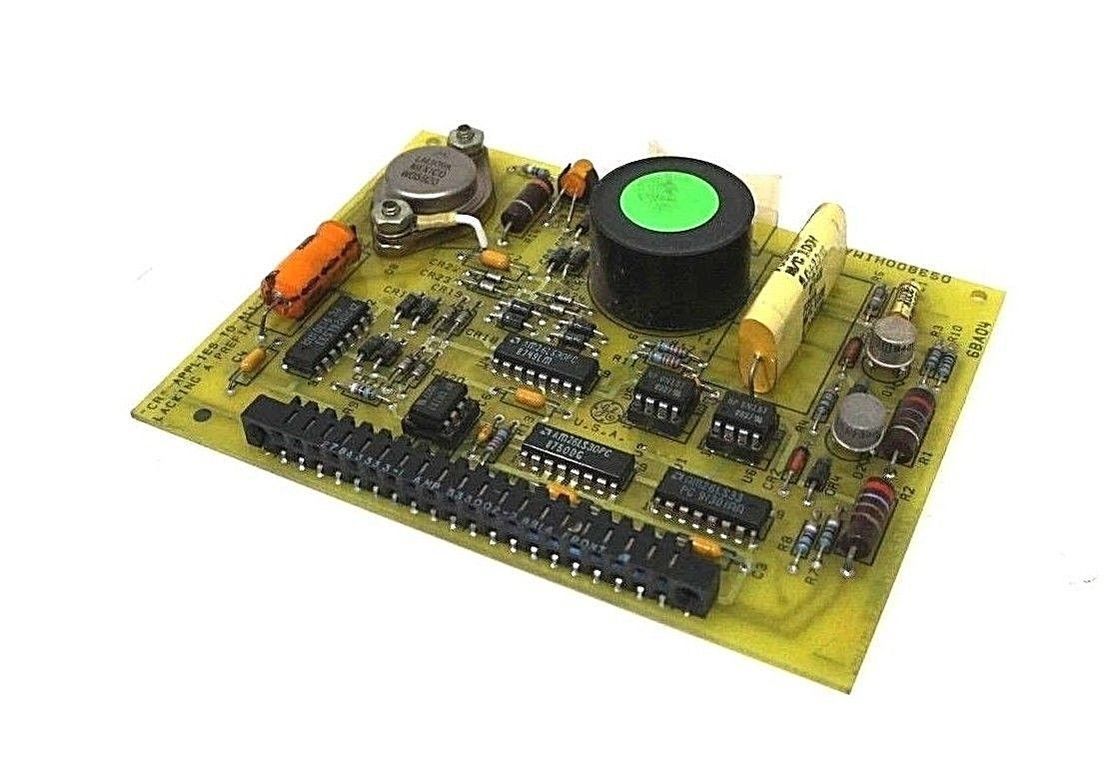

GEのDS3800HIMA印刷回路板はSpeedtronic/Mark IVシステムの一部として製造されている. This system has been created for gas and steam turbine control and has been specifically designed to limit downtime due to electronics failure by using integrated microprocessors using distributed controlMark IV は,空気,燃料,排出量制御を含む様々な機能を果たし,安全でない運用条件からタービンシステムを保護することができます.

DS3800HIMAは隔離板として設計されています.以下の仕様があります:

板の3つの隅に,またはその近くで,工場で掘削された

複数の集積回路を搭載している.HP69137DIP,AM26LS30DIPデュアルディフェリエンシャル集成回路,AM26LS33クワッドディフェリエンシャル受信機を含む.

LM309Kと記されているトランジスタを搭載しています. これは1つのシリコンチップの5V調節器です. LM309KはTTLとDTLに互換性があり,1A以上の出力があります.熱過負荷防止装置で設計されている.

2つの小さなトランジスタで構築された

ビクロントランスフォーマー218A4819P2を含む

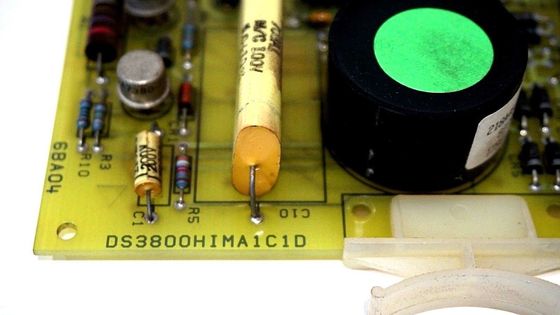

708d1 8803D 200V と 708A1 m/c 100V 5.0+ 10% 8942 とマークされたポリエステルコンデンサータを含む複数のコンデンサターで構築された.

1つのアンバーLEDで作られています

複数の抵抗と二極管で作られています

.

他の上級製品


同様の製品遺伝子組み換え

DS3800DDCD181A
DS3800DDCD18IA
DS3800DDCD18LA
DS3800DDCD1BIA
DS3800DDCD1BLA
DS3800DDCDI81A
DS3800DDCDI8IA
DS3800DDCDI8LA
DS3800DDCDIB1A
DS3800DDCDIBIA
DS3800DDCDIBLA
DS3800DDCDL81A
DS3800DDCDL8IA
DS3800DDCDL8LA
DS3800DDCDLB1A
DS3800DDCDLBIA
DS3800DDCDLBLA
DS380ODDCD181A
DS380ODDCD18IA
DS380ODDCD18LA
DS380ODDCD1B1A
DS380ODDCD1BIA
DS380ODDCD1BLA
DS380ODDCDIB1A
DS380ODDCDIBIA
DS380ODDCDIBLA
DS3800DDCD1B1A-A
DS3800DDCD1B1A-B
DS3800DDCD1B1A-C
DS3800DDCD1B1A-D
DS3800DDCD1B1A-E
DS3800DDCD1B1A-F
DS3800DDCD1B1A-G
DS3800DDCD1B1A-H
DS3800DDCD1B1A-I
DS3800DDCD1B1A-J
DS3800DDCD1B1A-K
DS3800DDCD1B1A-L
DS3800DDCD1B1A-M
DS3800DDCD1B1A-N
DS3800DDCD1B1A-O
DS3800DDCD1B1A-P
DS3800DDCD1B1A-Q
DS3800DDCD1B1A-R
DS3800DDCD1B1A-S
DS3800DDCD1B1A-T
DS3800DDCD1B1A-U
DS3800DDCD1B1A-V
DS3800DDCD1B1A-W
DS3800DDCD1B1A-X
DS3800DDCD1B1A-Y
DS3800DDCD1B1A-Z

製品説明

DS3800DBIBは,GEが製造するSpeedtronic (Mark IV) ラインの一部として設計された小型印刷回路板 (PCB) である.スピードトロニックシステムは,タービン燃料を配列し,タービンシステムとその補助部品を配列し,起動するように設計されています.マーク4号システムは 相互接続されたマイクロプロセッサーの配列で動作する 分散制御システムで設計されていますタービンは,システムの他の部分の制御下で動作し続けますDS3800DBIBは,インターフェースボードとして特別に設計されています.

DS3800DBIBは,別の,より大きなPCBへのプラグインとして機能する小さな子板である.それは工場で掘削された.ボードの各角に1つの穴.このボードには1から4までの4つのコネクタがあります.. 黒いタブで覆われた2つの小さなスクリューマウントがあります.最初のマウントはC101とマークされ,TP1とマークされたリングの隣に配置されています.DS3800DBIBには 708A1 と評価された 1 つのコンデンサーがありますM/E 200V 1.0 +10% ほか,ボードの縁に位置する青い電位計が1本あり,電線が変容電圧を保持している.DS3800DBIB PCBに"cr"と記された10つのレジスタンスと6つの小さなコンデンサがあります


Q1. リードタイムはどうですか?
A: 試料の準備には3~5日,大量生産には8~10日です.

Q2.産業用サーボドライブの MOQ 制限がありますか?
A: 低MOQ,1pcは利用可能です.

Q3. 商品をどのように送料し,到着するのにどれくらい時間がかかりますか?
A:DHL,UPS,FedExまたはTNTで出荷します.到着には3〜5日かかります.航空および海上輸送もオプションです.

保証期間中,新しいライトを少量で新注文で送ります.修理して再発します. また,実際の状況に応じて再電話を含む解決策について議論することができます..
