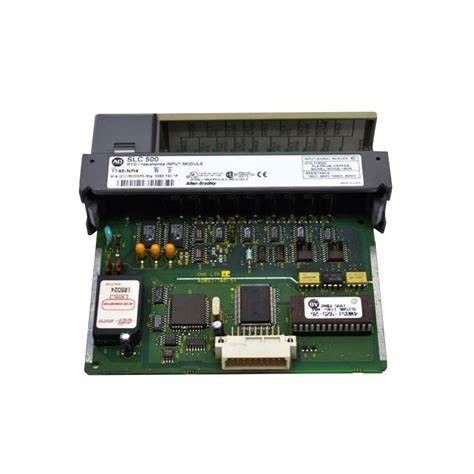

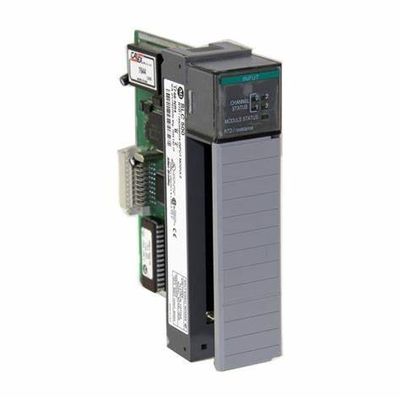

1746-NR4 アレン・ブラッドリー アナログ入力モジュール 500 ボルト/1 分 SLC 500 RTD/抵抗

1746-NR4 アレン・ブラッドリー アナログ入力モジュール 500 ボルト/1 分 SLC 500 RTD/抵抗

1746-NR4に関する技術仕様
メーカー ロックウェル・オートメーション
ブランド アレン・ブラッドリー
SLC 500シリーズ
部分番号/カタログ番号1746NR4
インプット 4
モジュールタイプ RTD/レジスタンス アナログ入力モジュール
入力4 (4)
帯域幅2.62〜65.5ヘルツ
互換性 RTD センサー プラチナ (385) 100, 200, 500 と 1000;プラチナ (3816) 100, 200, 500 と 1000;銅 (426) 10,ニッケル (618) 120,ニッケル (672) 120,そしてニッケル鉄 (518) 604.
更新時間 17ミリ秒-1.2秒
互換性 抵抗入力範囲 0 ~ 150 オーム 0 ~ 500 オーム 0 ~ 1000 オーム 0 ~ 300 オーム
バックプランの電流 50 mA
バックプランの電源消費量 最大1.5W (5VDCで0.3W,24VDCで1.2W)
I/O シャシの位置 スロット0を除く任意のスロット
ステップレスポンス 60ミリ秒入り,2.5ミリ秒出
解像度は0.01°C
動作温度 0~60°C
作業隔離 500 ウォルト/1 分
貯蔵温度 -40〜85°C
UPC 10662468440742
A/D変換方法 シグマデルタ調節

他の上級製品

EtherNet/IP ネットワーク 構成
EtherNet/IP通信モジュール
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT, 1756-EN2T, 1756-EN2TPK, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT, 1756-EN2T, 1756-EN2TPK, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT, 1756-EN2T, 1756-EN2TPK, 1756-EN2TPK, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TR, 1756-EN2TR, 1756-EN2TR
試験用薬の種類は,その種類について説明します.
CompactLogix 5370 コントローラー
EtherNet/IP アダプター
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR について
組み込みスイッチ
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

アレン-ブラッドリー1746C7ケーブルは,コントローラとシャシを接続するリボン電源ケーブルである.コントローラとシャシの間の距離は注意することが重要です.SLC 500 コントローラを接続するために 1746-C7ケーブルを使用する場合アレン・ブラッドリー1746‐P4電源を接続するためにケーブルを使用する場合,電源間の最大距離は2.5インチである.1746-C7 のケーブル 本体 は 6 インチ の 長さ ですシャシーとコントローラを並べ合わせるためのみ使用すべきで,シャシーまたはコントローラを並べ合わせた構成では使用してはならない.

1746-C7ケーブルは,AB 1746-A4,1746-A7,1746-10および1746-A13のシャーシを接続するのに最も適しています.ケーブルは,これらのシャーシを任意の組み合わせで相互に接続することができます (例えば,1746-C7ケーブルは2つの1746-A4シャシを互いに接続できる, 1 1746-A4 のシャシーを他のシャシーに接続できます).

1756-PB75に関するFAQ
1756-PA75と 1756-PB75の違いは何ですか?

1756-PA75は85-264VACで供給されているとき動作し,1756-PB75は外部供給電圧18-32VDCで供給されている.

この電源をパネル部品の電圧源として使用できますか?

いや この電源は コントロールロジックスの車体だけ

1756-PB75と使用するための対応する ControlLogix シャーシは?

対応するシャーシは1756A4,1756A7,1756A10,1756A13,1756A17である.
