| 製品名: | PLCのプログラム可能な論理のコントローラーIC200UDR010 | プロダクト: | PLCのプログラム可能な論理のコントローラー |
|---|---|---|---|
| モデル: | IC200UDR010 | ブランド: | GE |
| キャリア: | プロセッサ・モジュール | シリーズ: | 90-30 |
| 生産国: | 米国 |

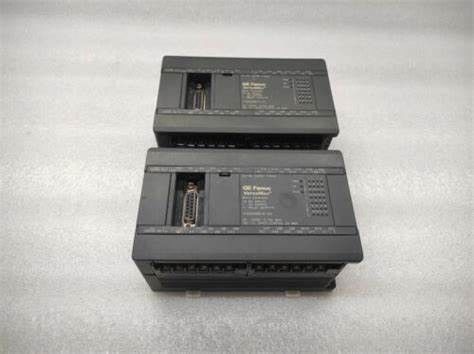

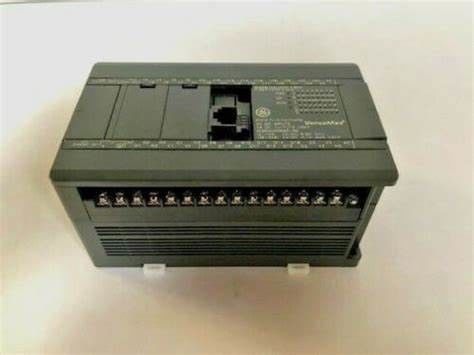

IC200UDR010 GE Fanuc VersaMax マイクロ 28点PLC 24Vdc アウト (11) リレー アウト 24Vdc
記述GE Fanuc IC200UDR010
体重 500 グラム (1.10 ポンド)
入力 16 24Vdc ポジティブ/ネガティブな論理入力回路
出力 11つの通常開いている2アンプレレレー回路と1つのDC出力 (Q1)
高速カウンター A型4台まで,A型1台,B型1台まで
+24Vdc出力電源 最大200mA (入力回路とユーザーデバイス用)
IC200UDR228: 45°C以上では減熱しない.
ポイント数は同時に50%を超えてはならない.
DC電源仕様
IC200UDR010の範囲: 24Vdc -20%, +25%
IC200UDR228: 9.2から30Vdc
待機 IC200UDR010: 19.2Vdc で 10ms
IC200UDR028: 5ms
突入電流IC200UDR010: 30Vdcで最大1Amp
IC200UDR228: 12Vdcで13Amp, 24Vdcで27Amp
1Aのインラッシュタイム 10mS
入力電流IC200UDR010: 24Vdcで典型的な0.30Amp
IC200URD228: 12Vdc で典型的な 1.1 Amp; 24Vdc で典型的な 0.55 Amp
入力電源の評価 8W
DC入力仕様
入力数 16
定数入力電圧 24 ウォルト DC
入力電圧範囲 0~30V DC
入力電流 7.5mA 典型的な
入力抵抗 2.8 kΩ
入力スリージングル電圧 ON: 15Vdc 最低,OFF: 5Vdc 最大
入力電流:最大4.5mA,最低1.5mA
応答時間0.5〜20ms 通常入力として設定可能;HSC入力として100μs
隔離電圧 1500V RMS フィールド側から論理側,グループ間 500V RMS
DC出力仕様
出力論理 ポジティブ論理
動作電圧 IC200UDR010: 24Vdc / 12Vdc / 5Vdc; IC200UDR228: 24Vdc / 12Vdc
電圧範囲 IC200UDR010: 24Vdc, +20%, -80%; IC200UDR228: 23.5 - 24.5Vdc
出力電流IC200UDR010: 450mA;IC200UDR228: 100mA
最大 UL パイロット デューティ 0.75A 24Vdc
最大抵抗負荷は24Vdcで0.75A,12Vdcで0.5A,5Vdcで0.25A
出力電圧 0.3Vdc 最大減少
応答時間:最大0.1ms (24Vdc,0.2A),オフ:最大0.1ms (24Vdc,0.2A)
オフ状態の漏れ 最大0.1mA
隔離 1500Vac フィールド側と論理側,グループ間 500Vac
外部に溶融する必要があります.そうでなければ,負荷短縮
他の上級製品
| ヤサカワ・モーター ドライバーSG | 三?? 自動車 HC-HA- |
| ウェスティングハウス モジュール1C,5X- | エマーソン VE,KJ- |
| ハニーウェル TC-TK- | GE モジュールIC - |
| ABB モジュール | ABモジュール1756~1759 ツールスクリーン2711 |
| ミツビシ・ドライブ MR-, モーター HA-,HC | エマーソン・マウズル... |
| Fanucモーター A0‐ ドライブ | 横川発信機 EJA |
| ローズマウントトランスミッター3051- | シュナイダー・モジュール140 |
| パナソニック・モーター ドライブMH- | シエメンズ モジュール 6ES- タッチスクリーン 6AV- |
6.11 IC200UDR010 28点マイクロPLC, (16) 24Vdc 入力 (1) 24Vdc出力 (11) リレー出力, 24Vdc PS
IC200UDR228 28点マイクロPLC, (16) 24VCイン, (1) 24Vdcアウト, (11) リレーアウト,
12/24Vdc PS
VersaMax Micro PLC IC200UDR010 と IC200UDR228 は 16 つの DC 入力を受け入れ,1 つの DC を供給します
このモジュールの間の唯一の違いは,電源が電源を供給する電源と電源を供給する電源と,電源が電源を供給する電源と
マイクロ-28 IC200UDR010
マイクロ28 IC200UDR228 電子機器は,電源が電源の電源に変換され,電源が電源に変換され,
+12/24Vdcの名乗入力電力を使って,100mA,24Vdcの出力を供給する.
6.11.1 DC電源
DC電源は,ランキング電源よりも,起動電圧 (約4Vdc) でより多くの電流を必要とします.
入力電圧 DC電源の起動には最低2.0Aが必要です.
電源アップ診断を無効にするように設定されている場合,PLCは,電圧後100ms論理ソリューションを開始
電源の電源源は,電源の電源の電源の電源が,電源の電源が,電源の電源が,電源が,電源が,電源が,電源が,電源が,電源が,電源が,電源が,電源が,電源が,電源が,電源が,電源が,
PLCは,電源のインラッシュ電流をサポートするために十分な臨時電流能力を持つ必要があります
適正なVdc電圧レベルを維持する (インシュラッシュ要件の仕様を参照).
6.11.2 DC入力
ポジティブまたはネガティブな論理標準入力または最大で
3つの高速カウンター入力.入力は,多くの入力デバイスと互換性があります.
プレッシュボタン 制限スイッチ 電子近距離スイッチ
マイクロPLCs+24Vdc電源は,入力装置およびDC入力回路を電源に使用することができます
入力回路電流と外部装置電流の組み合わせは,
200 mA を超える.
6.11.3 DC出力 (Q1)
DC出力回路 (Q1) は標準,高速カウンター,パルス列車,または
PWM出力
6.11.4 リレー出力 (Q2 ̇ Q12)
11 形式 A リレー出力 (SPST 単極単発投射) は,幅広い負荷装置を制御することができます
この各回路のスイッチ容量は 2 つです.
フィールドデバイスを操作するために,外部からのACまたはDC電源が供給されなければならない. リレー出力
パルス・トレインやPWM出力として使用できません
