1756-A13のための技術仕様

• 製造業者のロックウェル オートメーション
• ブランド アレン ブラッドリー
• 実用温度、シリーズB 0°Cへの+60°C （+140°F）への+32°F
• タブ8の取付けのNO （8）
• 横のオリエンテーション
• バックプレーンの流れ@ 24VDC 2.8 A/2.8 A
• バックプレーンの流れ@ 5.1VDC 15 A/6 A
• バックプレーンの流れ@ 3.3VDC 4A/4 A
• バックプレーンの流れ@ 1.2VDC 1.5 A
• スロットのNO 13の（13）スロット
• 実用温度、シリーズのC -25の… +60 °C （- 13… +140 °F）
• 保管温度-40°Cへの+85°C （- +185°F）への40°F
• 相対湿度5に95% （凝縮なしで）
• 部品番号/カタログNO 1756-A13
• シリーズControlLogix
• モジュールのタイプ シャーシ
• パネルの台紙の取付け
• ワイヤー サイズの機能地球の地面- 8.3 mm2の（8 AWG）固体か座礁させた銅線は90 °Cで90 °Cで評価した（194 °F）かより大きい保護地球の地面- 2.1 mm2の（14 AWG）固体か座礁させた銅線評価した（194 °F）かより大きい
• スロット13
• 電力損失（最高の） 5.4ワット
• 次元24のx 30のx 8インチ
• 重量4.2のポンド（1.9キログラム）
• エンクロージャは開く
• バックプレーンの流れ（DC 5ボルトの） 10のamps
• バックプレーンの流れ（DC 24ボルトの） 2.8 Amps

1756-A13について

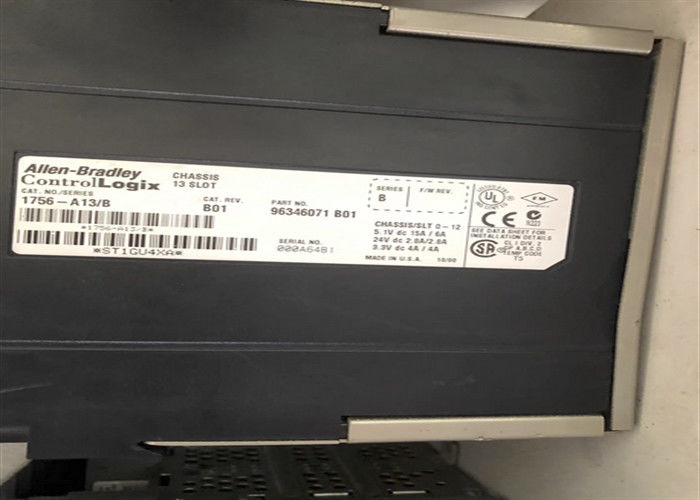

1756-A13はアレン ブラッドリーからのControlLogixのシャーシである。このシャーシはControlLogixのコントローラーおよび入力/出力モジュールが取付けられているかもしれない13のモジュール スロットを提供するモジュール ハウジングを提供する。取付けスロットを、バックプレーンを構成するシャーシ電子回路部品を催すためにまた提供することは別として。バックプレーンは個々の回路部品を活気づけるのにモジュールのそれぞれによってきちんと作用するために使用されている流れを配る。

1756-A13は横の土台だけを支える。それは取付けのために60.9 x 76.2 x 20.3 cm （24 x 30 x 8 inに。）の最低のキャビネット サイズを要求し、1.90 kg （4.2 lb）を重量を量る。それはシャーシの上そして底にある提供された取付けタブによってエンクロージャのsubpanelに直接取付けられている。0の… 60 °Cの温度較差にこのシャーシを取付けなさい（シリーズAおよびBのシャーシのための32… 140 °F）および-25… +60 °C （-シリーズCシャーシのための13… +140 °F）。それに10の… 500のHz 2 gの作動の振動評価@および30 g.の作動の衝撃の評価がある。このシャーシはLogix 5560、5570のおよび5580の製品グループと使用されるかもしれない。

1756-A13に1.5 A @ 1.2VDCのバックプレーンの消費電流がある;4A/4A @ 3.3 VDC;15 A/6 A @ 15 A/6 Aおよび2.8 A/2.8 A @ 24VDC。それに開いたタイプ エンクロージャの評価との5.4ワットの電力損失がある。
