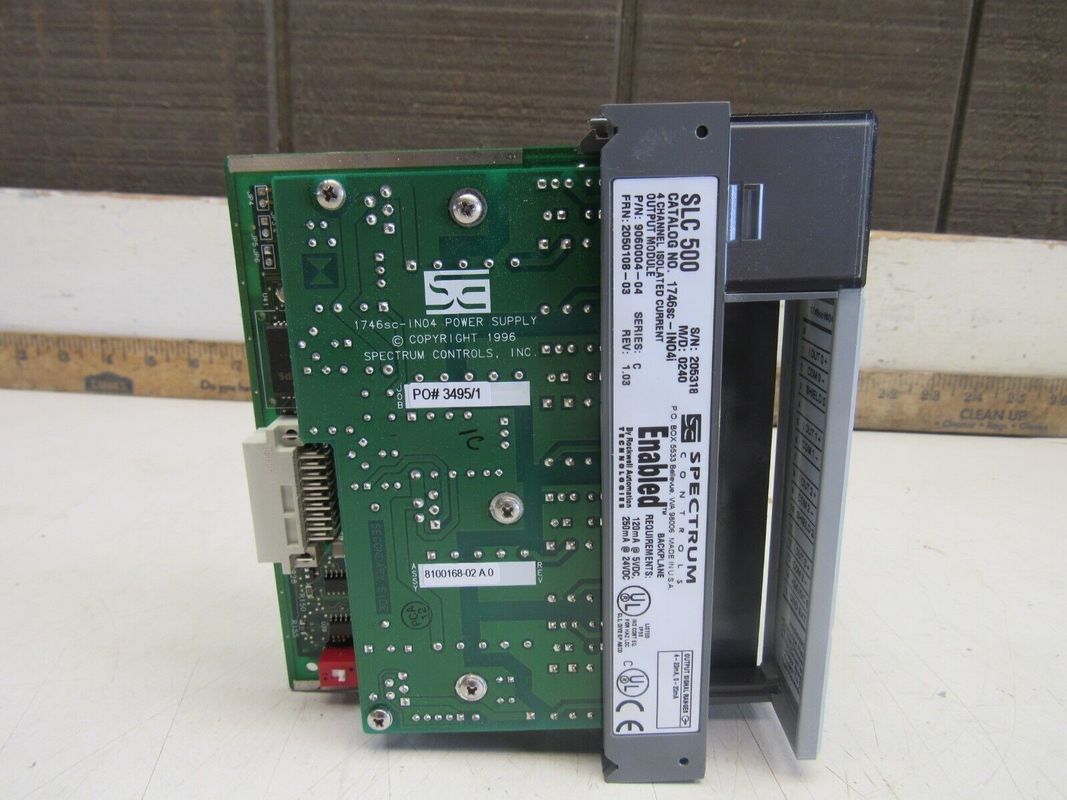

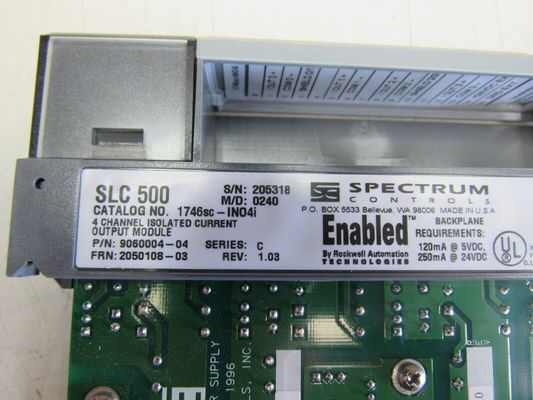

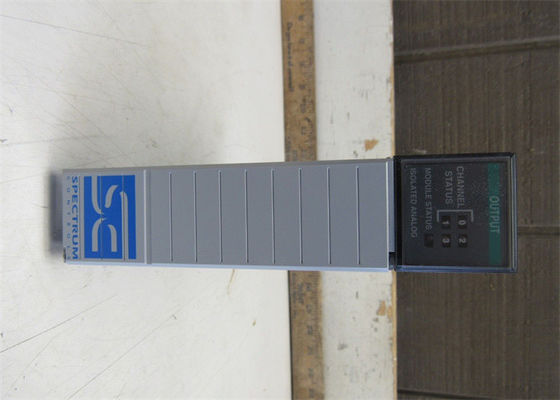

1746sc-INO4IはスペクトルControls21 mAのモジュール0から60の摂氏温度をアナログ出力

1746sc-INO4IはスペクトルControls21 mAのモジュール0から60の摂氏温度をアナログ出力

1746sc-INO4Iのための技術仕様
製造業者スペクトル制御
ブランド アレン ブラッドリー
部品番号/カタログNO 1746sc-INO4I
製品タイプアナログ出力 モジュール
ロックウェル オートメーションの多用性があるシリーズSLC 500
チャネル4
隔離される出力4のNO （4）
出力電流の範囲0-20 mA、0-21 mA、4-20 mA
入れられたタイプ アナログは現在を隔離した
決断16ビット
入力電流0-20 mA
フル・スケールの95%へのステップ応答1氏
入れられた電圧0-5V
フル・スケールの出力21 mA
バックプレーンへの電気分離分野の配線:連続的なチャネル間の分離500 VACの:500 VAC連続的
出力インピーダンス>1 Mohm
最高の抵抗500 Mohm
包囲された実用温度0から60の摂氏温度
熱消滅5ワット、最高
バックプレーンの流れは5ボルトで120 mAを要求した;24ボルトの250 mA

他の優秀なプロダクト

1746sc-INO4Iはスペクトル制御からのアナログの現在だけ出力モジュールである。モジュールは4 （4）隔離チャネルの出力を備えている。1746sc-INO4Iは1746の入出力シャーシのスロットを占める。1746sc-INO4IはバックプレーンからDC 5ボルトので120ミリアンペアの流れを引く、バックプレーンの現在の負荷を最小にするために、1746sc-INO4IはDC 24ボルトのの電圧評価の外部電力ソースとインターフェイスさせることができる。1746sc-INO4Iにモジュールがバックプレーンか外部電力ソースから力を引くかどうか指定するディップ スイッチがある。1746sc-INO4Iのディップ スイッチが棚の位置に置かれるとき、モジュールはバックプレーンからEXTの位置にモジュールが外的なボルトのDC電源24から動力を与えられる間、力を、ディップ スイッチ置かれるべきである引く。

1746sc-INO4IはバックプレーンからDC電源5ボルトの引出す。この消費の評価はモジュールが外的に動力を与えられるとき同じである。モジュールはBelden 8761の保護されたツイスト ペア ケーブルを収容する取り外し可能な16位置のターミナル ブロックを備えている。1746sc-INO4Iに16ビットの決断、計算ごとの366のナノAmpsの流れ、および計算ごとの320マイクロボルトの電圧がある。1746sc-INO4I隔離チャネルのアナログ出力 モデルに自動口径測定のプログラム可能な限界および安全な状態の750ボルトののoptoelectrical分離がDCある（チャネル間および分野配線にバックプレーン）。1746sc-INO4Iのための熱消滅の評価はすべての4つのチャネルのための33.7ミリ秒の4.5ワット、最高の更新の時間、および1ミリ秒のステップ応答の時間の最高に並行して立つ。さらに、1746sc-INO4IはUL/CULのクラスIの分割2のグループA、B、C、Dであり、セリウムは証明した。

部品番号1746sc-INO4Iが付いているSLC 500多用性があるモジュールはスペクトル制御によって製造されるアナログ出力 モジュールである。このモジュールはアレン ブラッドリーによって取囲むパートナー スペクトル制御を製造される。

パートナーをであるアレン ブラッドリー承認し、証明したアレン ブラッドリーの多用性があるプロダクトを提供するパートナーを取囲みなさい。

このモジュールの出現は実際のSLC 500モジュールに類似している。0-20 mAを提供するこのモジュールは4つの（4）差動アナログ出力 チャネルを、0-21 mA、16ビットの決断、計算ごとの366 nAの4-20 mA特色にする。このモジュールは延長出力範囲、自動口径測定、プログラム可能な限界および安全な状態を特色にする。このモジュールのデータは量られる16ビットのTwoの補足物にフォーマットされていることができPID、1746-NO4フォーマットおよびユーザー定義の比例した計算のために量られる単位を設計する。それに25のDegでフル・スケールの0.08%の正確さがある。60のDegの摂氏そして0.15%。摂氏。

このモジュールはモジュールの高リゾリューションのデータ変換への結果騒音のロスの話を除去する分離750 VDCのを各チャネルによって高められた装置の信頼度を提供される特色にする。同じ分離の評価は棚およびプロセッサの保護のためのバックプレーンに分野配線に提供される。

このモジュールはモジュールの分離が装置を隔離する外部信号の使用を除去すると同時にシステム費用を削減する。このモジュールの単一のスロット幅はまた重要なシャーシ スロットを救う。

このモジュールはそれがアレン ブラッドリー モジュールのように同様に作用するようにするアレンBradlyの設計をおよび技術を織込んでいる。それはアレン ブラッドリーのアナログ出力 モジュールと同じようなほとんどの特徴とSLC 500モジュールにまた同様に形成される。
