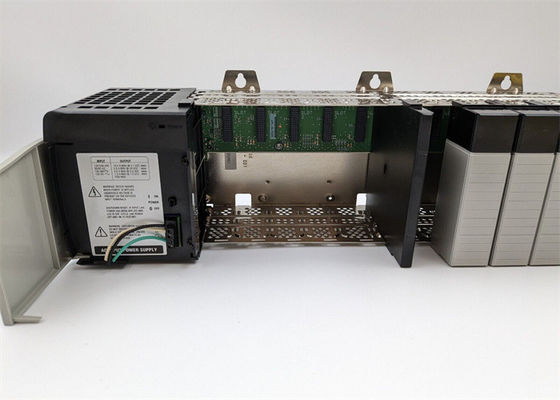

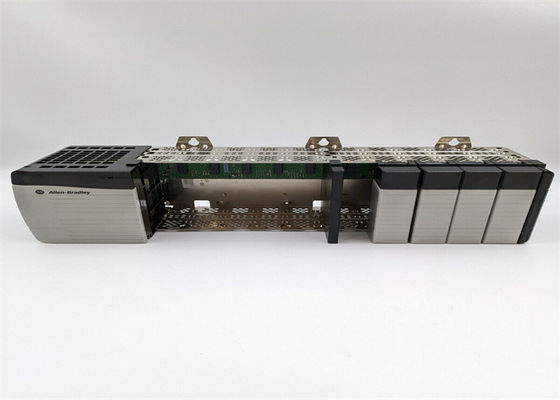

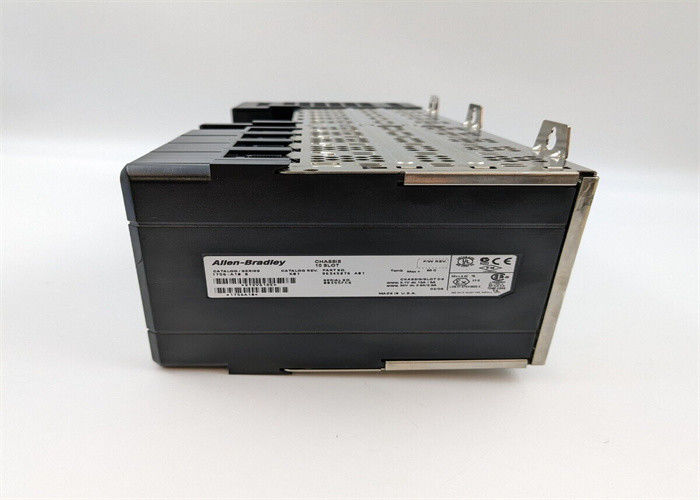

1756-PB75アレン ブラッドリー95 Wは電源24ボルトのDCControlLogixのデジタル私Oモジュール入れた

1756-PB75アレン ブラッドリー95 Wは電源24ボルトのDCControlLogixのデジタル私Oモジュール入れた

1756-A10のための技術仕様
製造業者のロックウェル オートメーション
実用温度、シリーズのC -25の… +60 °C （- 13… +140 °F）
実用温度、シリーズB 0°Cへの+60°C （+140°F）への+32°F
タブの取付けのNO 6 （6）
横のオリエンテーション
バックプレーンの流れ、シャーシ/スロット@ 24VDC 2.8 A/2.8 A
バックプレーンの流れ、シャーシ/スロット@ 5.1VDC 15 A/6 A
バックプレーンの流れ、シャーシ/スロット@ 3.3VDC 4A/4 A
バックプレーンの流れ、シャーシ/スロット@ 1.2VDC 1.5 A
スロットのNO 10の（10）スロット
保管温度-40°Cへの+85°C （- +185°F）への40°F
キャビネット サイズ（HxWxD）、分50.8 x 76.2 x 20.3 cm （20 x 30 x 8 inに。）
ブランド アレン ブラッドリー
部品番号/カタログNO 1756-A10

シリーズControlLogix
モジュールのタイプ シャーシ
電力損失、最高の5 W
パネルの台紙の取付け
スロット10
電力損失（最高の） 5ワット
次元20のx 30のx 8インチ
重量3.2のポンド（1.45キログラム）
エンクロージャは開く
バックプレーンの流れ（DC 5ボルトの） 10のamps
バックプレーンの流れ（DC 24ボルトの） 2.8 Amps
UPC 10612598129277
UNSPSC 32151704

他の優秀なプロダクト

アレン ブラッドリー1756-A10はスロットControlLogixのそして（10）シャーシである。このハードウェアは1.5 A @ 1.2VDCの最高のバックプレーンの現在の評価のControlLogixモジュール間の電子結合性を催す;4A/4A @ 3.3 VDC;15 A/6 A @ 15 A/6 Aおよび2.8 A/2.8 A @ 24VDC。

このシャーシは上および歯底のすきまのための15.3 cm （6.0 inに。）およびサイド・クリアランスのための電源の幅と10.2 cm （4.0 inに。）の設置整理のパネル取り付けを支える。、必須の整理はシャーシの間にControlLogixの別のシャーシと並んで取付けられたら電源の幅と7.7 cm （3.0 inに。）である。左端の位置に置かれる標準的で、細くまたは余分な電源がスロットを捧げ、シャーシ スロットを占めないかどうか、ControlLogixの電源。

1746-A10は2つの（2）シリーズで利用できる、BおよびC. Series Bのシャーシに0の… 60 °Cの実用温度範囲がある（0の… 140 °F）および-25… +60 °C （-最高の周囲の気温が60 °Cの間、シリーズCモジュールのための13… +140 °F） （両方のシリーズのための140 °F）。このシャーシはまたスクエア8.3と終わるように設計されている機能地球の地面を与えられる。90 °Cの絶縁材評価のmm.または8 AWGの固体か座礁させた銅線（194 °F）またはより高く。それに保護地球の地面があり、スクエア2.1を使用して終わるように設計されているまた。90 °Cの絶縁材評価のmm.または14 AWGの固体か座礁させた銅線（194 °F）またはより高く。

1756-A10に3.3Vで4/4Aの1.2V、1、および24Vで2.8までA/2.8 Aの1でシャーシとスロット（シャーシ/スロット）間で現在の1.5 A/1.5Aのバックプレーンのバックプレーンの電気評価がある。それに5ワットの電力損失（6.1 BTU/hrの熱消滅の等量）があり、1.8Wの最高の操作上のパワー消費量がある。それはT5環境の温度コード（北アメリカ）とT6 IECコード（欧州連合）と示される。1756-A10にまたオープン式のエンクロージャがある。それに0および60 °C間の実用温度がある（5-95%不凝縮湿気およびそれの32および40 °F）は-40および85 °C間の温度較差で出荷される（- 40および185 °F）。それに30GのIEC 60068-2-27の評価される操作上の衝撃の抵抗があり、操作上場合の10-500のHzで2Gの振動を支えることができる。1756-A10に20 x 30 x 8inのキャビネット次元がある。そしてそれは3.2lbの重量を量る。

EtherNet/IPのネットワーク・コンフィギュレーション
EtherNet/IPの通信モジュール
1756-ENBT、1756-EN2F、1756-EN2T、1756-EN2TP、1756-EN2TPK、1756-EN2TPXT、1756-EN2TR、1756-EN2TRXT、
1756-EN2TSC、1756-EN2TXT、1756-EN3TR、1756-EWEB、1768-ENBT
CompactLogix 5370のコントローラー
EtherNet/IPのアダプター
1734-AENT、1734-AENTR、1769-AENTR、1794-AENT、20-COMM-E、22-COMM-E、20-750-ENETR
埋め込まれたスイッチ
1783-ETAP、1783-ETAP1F、1783-ETAP2

アレン ブラッドリー1756-OF8はControlLogixのプラットホームの部品のアナログ出力 モジュールである。このアナログ モジュールが電気分野装置を制御し、調整するのに送信するために使用されるかもしれ、または測定し、記録計器によってインターフェイスまたは他のどの目的のための信号も再送信する。

1756-A10のためのFAQ
1756-A10の支えられた取付け方法は何であるか。

取付けタブによる1756-A10サポート直接パネル取り付け。

何ControlLogixモジュール スロット1756-A10を持っているするか。

1756-A10に10の（10）スロットがある。

電源スロット含んでいた1756-A10の計算はスロットにか。

シャーシの左端の側面にある電源スロットはシャーシ スロットの計算の部分ではない。
