| 起源の場所: | 日本 |
| ブランド名: | AB |
| 証明: | CE |
| モデル番号: | 1769-PA4 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Negotiated |

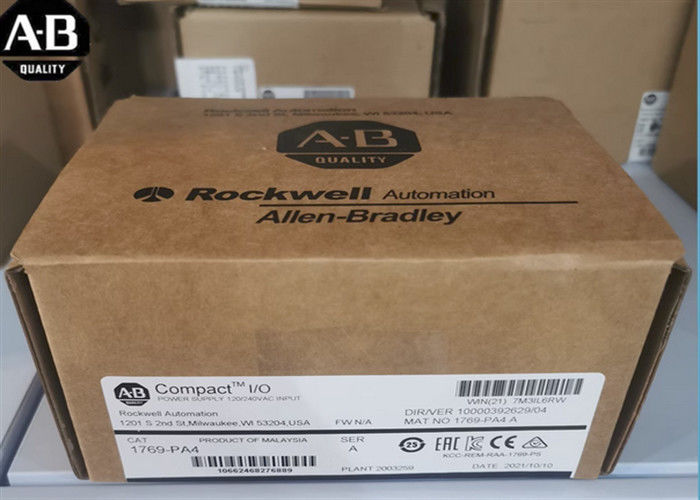

| パッケージの詳細: | 新しい原物 |
| 受渡し時間: | 3-5days |
| 支払条件: | L/C、T/T |
| 供給の能力: | 1000 |
| ブランド: | アレン ブラッドリー | 製品タイプ: | デジタル私Oモジュール |
|---|---|---|---|
| 部品番号: | 1769-PA4 | 原産地: | 日本 |
| 信号の範囲:: | 4… 20mA、0… 20mA | 温度の評価:: | -20… 55 °C （- 4… 131 °F） |

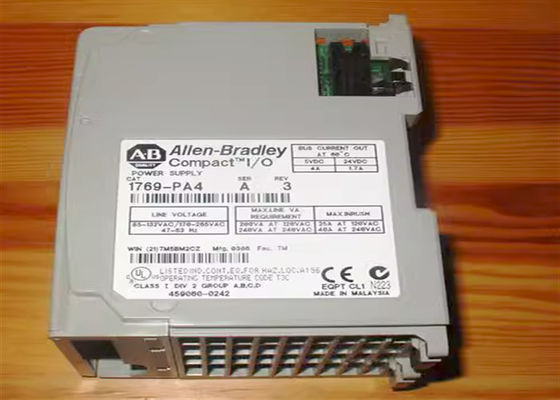

1769-PA4アレン ブラッドリーの余分な電源モジュールのCompactLogix入力/出力の電源
1769-PA4について
アレン ブラッドリー1769-PA4はCompactLogix入力/出力の電源である。それはCompactLogix 1769-L3xプロセッサ、コントローラーおよびそれに接続される入力/出力モジュールに交流電力の120から240ボルトおよびDC電源の24ボルトを提供できる。8つまでのモジュールは最大1つの電源のための16のモジュールのための1769-PA4の各側面に接続できる。この電源はDC 24ボルトのでDC 5ボルトので流れの4Aをか2A提供する。このモジュールは2.76のx 3.43のx 4.65インチを測定し、およそ630 g （1.39 lb）を重量を量る。この電源はDINの柵またはパネル取り付けを支える。それに部品番号Littelfuse 02183.15MXPと取り替え可能であるか、またはWickman 19195-3が溶かす統合されたヒューズとのオープン式のエンクロージャがある。
1769-PA4にロック機能のバス レバー、LEDの自動運転表示灯、同一証明のラベルの、移動可能な、静止したバス コネクター（男性および女性ピンと）、ネームプレートのラベルの、上部および下の舌および溝スロットの、上部および下のDINの柵の掛け金、取り替え可能なヒューズのための指安全なカバーおよび収容カバーが付いているターミナル ブロックが付いている電源のドアを含んでいる部品がある。
この電源に47から63 Hertzの入力周波数範囲に沿う85から265ボルトそして170-265 VACの選択可能な入力電圧範囲がある。そのパワー消費量は120ボルトのにおよそ200 VA ACであり、AC 240ボルトおよび最高の侵入の流れの240 VAはAC 132ボルトのに25のAmpsである。1769-PA4にDC 24ボルト、AC 120から220ボルトののわずかな入力電圧、18ワットのワット数、およびDC 24ボルトのの出力電圧で2つのAmpsのDC 5ボルトので4つのAmpsの現在の容量がそして1つある。その分離の電圧は交流電力の入力からのシステムに265ボルトで連続的である。
部品番号1769-PA4が付いているアレン ブラッドリー プロダクトは入力/出力の電源として作用するCompactLogixの部品である。1769の密集した入力/出力モジュールに配られるこのCompactLogix入力/出力の電源のバックプレーン力。この電源は単位の両面から動力モジュールが可能である。密集した入力/出力モジュールは8つまでの（8）モジュールが16の密集した入力/出力モジュールの合計のために取付けられているかもしれない入力/出力の拡張の電源の各側面に取付けられているかもしれない。
この電源は265V ACに85の選択可能な電圧入力範囲をか170または265V AC特色にする。電源を活気づける前に、モジュールへの損傷を防ぐために正しい選択が活動化させることを確認しなさい。この電源の部品に24VDCで5VDCおよび2.0Aで4.0Aの評価される現在の出力がある。この電源は高頻度の分離した出力およびアナログ モジュールを用いるCompactLogixアセンブリの取付けのために互換性がある。
この電源は内部ヒューズによって取付けられている。このヒューズは部品番号Wickmann 19195-3.15AかLittelfuse 02153.15MXPと取り替えられるかもしれない。
電源の計画はこれが電源は電源の間隔の評価の条件によって参照されるモジュールであるという事実が原因のCompactLogixアセンブリを造ることで必要である。このモジュールの条件はCompactLogix有効な構成を維持するために続かれなければならない。プロセッサおよび通信モジュールを含んで、どのモジュールでも定義された電源の間隔の評価を超過してはならない。
1769-PA4のための技術仕様
| 製造業者 | ロックウェル オートメーション/アレン ブラッドリー |
| ブランド | アレン ブラッドリー |
| 部品番号/カタログいいえ。 | 1769-PA4 |
| 製品種目 | CompactLogix |
| 製品タイプ: | 入力/出力の電源 |
| モジュールのタイプ | AC電源モジュール |
| 入力パワー | AC 120ボルトの |
| 入れられた電圧範囲: | 85… 265V ACか170… 265V AC、選択可能なスイッチ |
| 電源の間隔の評価 | 8;8つの入力/出力モジュールは16モジュールの最高のための電源のどちら側でも接続することができる。 |
| 入れられた周波数範囲: | 47の… 63のHz |
| 出荷次元 | 8のx 8のx 5インチ |
| パワー消費量: | 200 VA @ 120V AC 240 VA @ 240V AC |
| エンクロージャのタイプ | どれも（開いた様式） |
| 電力損失: | 8 Wの@ 60 °C （140 °F） |
| シリーズ | そしてB |
| 現在の容量@ 5V DC: | 4.0 A |
| 現在の容量@ 24V DC: | 2.0 A |
| 保証 | 1年 |
| 現在の侵入最高: | 25 A @ 132V AC |
| ワイヤー タイプ | 90の摂氏温度に抗する銅線 |
| ヒューズのタイプ: | Littelfuse 02153.15MXP;Wickmann 19195-3.15A |
| ソリッド ワイヤのサイズ | 22から14 AWG |
| 入れられた頻度 | 47から63 Hertz |
| 次元（HxWxD）、およそ: | タブの取付けを含む高さ118 x 70 x 87のmm （4.65 x 2.76 x 3.43 inに。）はである138のmm （5.43 inに。） |
| 座礁させたワイヤー サイズ | 22から16 AWG |
| 重量: | 525 g （1.16 lb） |
| UPC | 10612598276889 |
| ワイヤー サイズ: | 14のAWG （2.5 mm2）の固体銅線は90 °Cで評価した（194 °F）かより大きい、最高絶縁材1.2 mm （3/64のinに。） |
| 証明: | c UL私達;セリウム;Cカチカチ |
