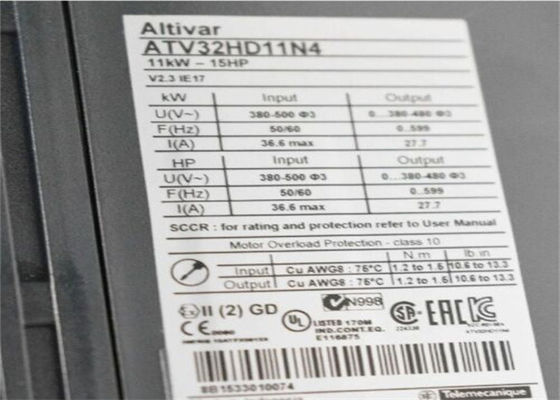

ATV32HD11N4 シュナイダー可変的な速度ドライブATV32 11 kw 400 V 3段階

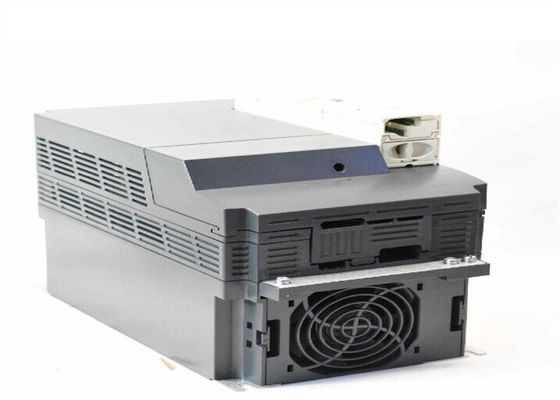

ATV32HD11N4シュナイダーの可変的な速度ドライブATV32 11 kw 400 V 3段階

速い細部

製品の範囲
Altivar 32
プロダクトか構成のタイプ
可変的な速度ドライブ
プロダクト行先
同期電動機
非同期モーター
製品別の適用
複雑な機械
利用できる作用しなさい
-
アセンブリ様式
脱熱器を使って
部品名
ATV32
EMCフィルター
統合されるクラスC2 EMCフィルター
段階
3段階
[私達]評価される供給電圧
380の… 500ボルト- 15… 10%
供給電圧の限界
323の… 550ボルト
供給頻度
50の… 60のHz - 5… 5%
ネットワークの頻度
47.5の… 63のHz
モーター力kW
11のkW 380… 480ボルト
最高の馬力の評価
15馬力380の… 480ボルト
補足
線電流
25.6 A 500 V 3つの段階11 kW/15馬力
36.6 A 380 V 3つの段階11 kW/15馬力
皮相電力
31.7 KVA 500 V 3つの段階15 kW/20馬力
将来ラインIsc
22 ka 3段階
わずかな出力電流
27.7 A 4 kHz 500 V 11 kW/15馬力
最高の過渡電流
41.6 A 60 s 11 kW/15馬力
出力頻度
0.0005… 0.599 kHz
わずかな転換の頻度
4つのkHz
転換の頻度
2つの… 16のkHz調節可能
速度範囲
オープン・ループ モードの1つの… 100非同期モーター
速度の正確さ
+/-わずかなスリップ0.2 TNへのTNの10%
トルクの正確さ
+/- 15%
トランジェントはトルクを過剰に与える
170… 200%
ブレーキがかかるトルク
<> 非同期運動制御のプロフィール
センサーなしでベクトル制御、標準を溶かしなさい
電圧/頻度比率、5ポイント
電圧/頻度比率、2ポイント
省エネ電圧/頻度比率-二次U/f
センサーなしでベクトル制御-省エネ、NoLoadの法律を溶かしなさい
同期電動機制御プロフィール
センサーのないベクトル制御
正規のループ
調節可能なPIDの調整装置
モーター スリップの補償
調節可能な0… 300%
自動ものは何でも負荷
電圧/頻度比率（2か5ポイント）で利用できない
ローカルに信号を送ること
1つのLED赤いドライブ電圧
LEDの緑のCANopenの1つの操業
1つのLED赤いCANopenの間違い
1つのLED赤いドライブ欠陥
出力電圧
<> 騒音レベル
43 dB 86/188/EEC
絶縁材
力と制御間で電気
電気関係
ねじ込み端子0.5… ² 1.5 mmの、AWG 18… AWG 14制御）
取り外し可能なねじ込み端子² 6つの… 16のmmの、AWG 8… AWG 6モーター/ブレーキがかかる抵抗器）
ねじ込み端子10… ² 16のmmの、AWG 8… AWG 6の電源）
トルクをきつく締めること
4.43 lbf.in （0.5 N.m）、4.4 lb/ft制御）
10.62 lbf.in （1.2 N.m）、10.6 lb/ftモーター/ブレーキがかかる抵抗器）
10.62 lbf.in （1.2 N.m）、10.6 lb/ftの電源）
供給
参照の電位差計（1から10 kOhm）のための内部供給10.5ボルトDC +/- 5%の <10 mA="" overload="" and="" short-circuit="" protection=""> アナログ入力数
3
アナログ入力のタイプ
AI1電圧0… 10のV DC 30000のオーム10ビット
AI2両極差動電圧+/- 10のV DC 30000のオーム10ビット
AI3流れ0… 20 mA （か構成によって4-20 mA、x-20 mA、20-x mAまたは他のパターン） 250オーム10ビット
持続期間の見本抽出
2氏AI1、AI2、AI3） -アナログ
2氏AO1） -アナログ
応答時間
LI1… LI6 8氏+/- 0.7氏の論理
R1A、R1BのR1C 2氏のリレー
R2AのR2C 2氏のリレー
正確さ
+/- -10… 60 °Cの温度のための0.2% AI1、AI2、AI3）
+/- 25 °Cの温度のための0.5% AI1、AI2、AI3）
+/- 25 °Cの温度のための1% AO1）
+/- -10… 60 °Cの温度のための2% AO1）
直線性の間違い
+/-最大値AI1、AI2、AI3の0.2… 0.5%）
+/- 0.3% AO1）
アナログ出力数
1
アナログ出力のタイプ
AO1ソフトウェア構成可能の現在の0の… 20のmA 800のオーム10ビット
AO1ソフトウェア構成可能の電圧0… 10のV 470のオーム10ビット
分離した出力数
3
分離した出力タイプ
構成可能のリレー論理R1A、R1B、R1C） NO/NC - 100000の周期
構成可能のリレー論理R2A、R2Bの）非周期100000
論理LO）
最低の転換の流れ
5つのmA 24ボルトDCの構成可能のリレー論理
最高の転換の流れ
抵抗R1 3 A 250 V AC Cosのファイ= 1
抵抗R1 4 A 30 V DC Cosのファイ= 1
R1、誘導R2 2 A 250 V AC Cosのファイ= 0.4
R1、誘導R2 2 A 30 V DC Cosのファイ= 0.4
抵抗R2 5 A 250 V AC Cosのファイ= 1
抵抗R2 5 A 30 V DC Cosのファイ= 1
分離した入力数
7
分離した入力タイプ
プログラム可能な（流し/源） LI1… LI4） 24の… 30ボルトDCのレベル1 PLC
脈拍の入力20 kpps LI5としてプログラム可能） 24の… 30ボルトDCのレベル1 PLC
スイッチ構成可能PTCの調査LI6） 24… 30ボルトDC
STOを離れた安全なトルク） 24… 30ボルトDC - 1500オーム
分離した入力論理
負論理（流し） LI1… LI6）、> 19ボルトの < 13="" V=""> 肯定的な論理（源） LI1… LI6）、 < 5="" V=""> 11ボルト
加速および減速の傾斜路
CUS
減速の傾斜路の適応
線形
減速の傾斜路自動停止DCの注入
S
傾斜路の切換え
U
停止へブレーキがかかること
DCの注入によって
保護タイプ
入れられた段階はドライブを壊す
出力段階と地球ドライブ間の過電流
過熱する保護ドライブ
モーター段階ドライブ間の短絡
断熱システムドライブ
COMポートの議定書
CANopen
Modbus
コネクターのタイプ
前部表面） Modbus/CANopenの1 RJ45
物理インターフェイス
2ワイヤーRS 485 Modbus
送信フレーム
RTU Modbus
タイプの分極
インピーダンス無しModbus
住所の数
1… 127 CANopen
1… 247 Modbus
アクセスの方法
奴隷CANopen
電磁適合性
1.2/50のµs - 8/20のµsのサージの免除テスト、レベル3 IEC 61000-4-5
行なわれた無線周波数の免除テスト、レベル3 IEC 61000-4-6
電気速いトランジェント/破烈させた免除テスト、レベル4 IEC 61000-4-4
静電放電の免除テスト、レベル3 IEC 61000-4-2
放射された無線周波数の電磁場の免除テスト、レベル3 IEC 61000-4-3
電圧すくいおよび中断の免除テストIEC 61000-4-11
幅
7.09の（180のmm）
高さ
15.91の（404のmm）
深さ
9.13の（232のmm）
プロダクト重量
19.18 lb （米国） （8.7 kg）
選択カード
コミュニケーション カードCANopenのひな菊の花輪
コミュニケーション カードCANopenの開いた様式
コミュニケーション カードDeviceNet
コミュニケーション カードEtherNet/IP
コミュニケーション カードProfibus DP V1
機能性
中間
特定の適用
他の適用
環境
標準
EN/IEC 61800-3
EN/IEC 61800-5-1
EN 55011のクラスAのグループ1
EN 61800-3の環境1つの部門C2
EN 61800-3の環境2の部門C2
製品認定
CSA
GOST
UL
Cカチカチ
NOM 117
印
セリウム
汚染程度
2 EN/IEC 61800-5-1
保護のIPのある程度
IP20 EN/IEC 61800-5-1
振動抵抗
1 gn 13… 200のHz） EN/IEC 60068-2-6
1.5 mmピーク間の3つの… 13のHz） EN/IEC 60068-2-6
衝撃抵抗
15 gn 11 msEN/IEC 60068-2-27
相対湿度
凝縮IEC 60068-2-3なしの5… 95%
滴る水IEC 60068-2-3なしの5… 95%
操作のための周囲の空気の温度
14… 122 °F （-軽減しないで10… 50 °C）
122… 140 °F （要因の軽減の50… 60 °C）
貯蔵のための周囲の空気の温度
-13… 158 °F （- 25… 70 °C）
動作高度
<> 3280.84の… 9842.52 ft （1 100つのmあたり現在の軽減の1%との1000… 3000 m）
作動の位置
垂直+/- 10度
命令し、出荷の細部
部門
22153-ATV320/ATV312/ATV32 （30HPによって10）
割引スケジュール
CP4B
GTIN
00785901675518
返却の可能性
いいえ
生産国
ID
契約上の保証
保証
18か月

他の優秀なプロダクト

このAltivar 32の3-phase可変的な速度ドライブに11kWの評価される力、および380Vに500V ACの供給電圧がある。それは小さいコンベヤー、袋に入れ、/分類機械、ミキサー、ニーダー、織物機械、ポンプ、圧縮機、ファン、木工業、そして金属の処理機械起重機のような適用のために設計されている。それに180mm全体の密集した形態要因があり、隣接したドライブ間のスペースなしでマウンティング プレートの適用範囲が広く、容易な取付けを可能にする。それはまたスナップ ロックのシール、状態および欠陥の表示、揺れのダイヤルの運行ボタンおよび統合されたEMCフィルター提供する。それは明るいLEDの4桁の表示のおかげで主変数の高い可読性を提供する。SoMoveのソフトウェアの互換性はドライブを倹約する構成の救い、維持のダウンタイムを減らす移動を可能にする。
