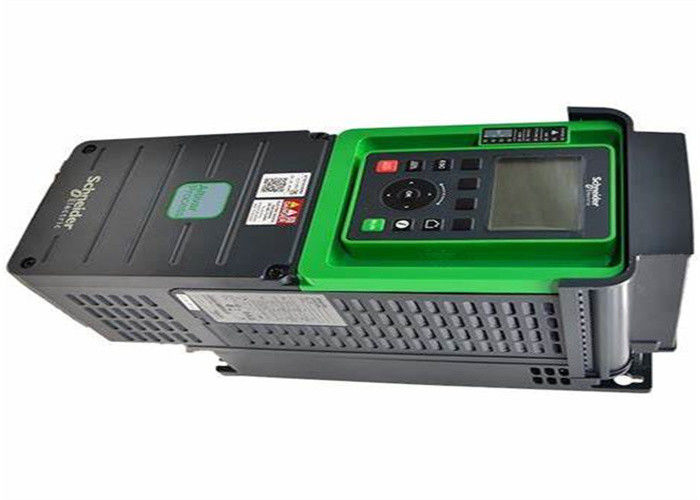

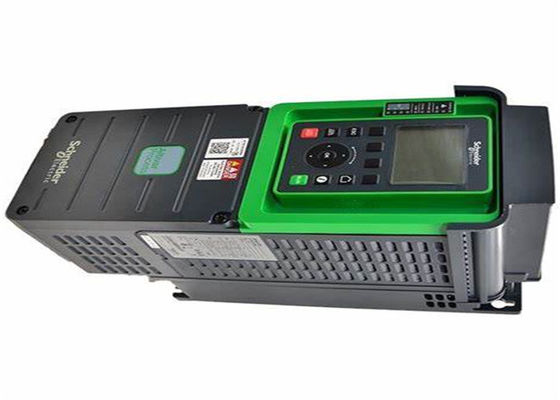

ATV630D55N4シュナイダーの可変的な速度ドライブは3-phase同期および非同期力モーターに与えることができる

ATV630D55N4シュナイダーの可変的な速度ドライブは3-phase同期および非同期力モーターに与えることができる

速い細部

製品の範囲
AltivarプロセスATV600
プロダクトか構成のタイプ
可変的な速度ドライブ
製品別の適用
プロセスおよび実用性
装置短い名前
ATV630
変形
標準的な版
プロダクト行先
非同期モーター
同期電動機
EMCフィルター
492.13 ft （150 m） EN/IEC 61800-3の部門C3統合される
保護のIPのある程度
IP21IEC 61800-5-1
IP21IEC 60529
[私達]評価される供給電圧
380の… 480ボルト
保護のある程度
ULのタイプ1 UL 508C
タイプの冷却
強制対流
供給頻度
50の… 60のHz - 5… 5%
[私達]評価される供給電圧
380の… 480ボルト- 15… 10%
モーター力kW
55のkWの正常な義務）
頑丈な45のkW）
最高の馬力の評価
75馬力正常な義務
60馬力頑丈
線電流
97.2 380ボルトの常態の義務）
84.2 480ボルトの常態の義務）
81.4頑丈な380のV）
71.8頑丈な480のV）
将来ラインIsc
50 ka
皮相電力
70のKVA 480ボルトの正常な義務）
59.7 KVA 480 V頑丈）
連続的な出力電流
106 2.5 kHzの正常な義務
2.5 kHz 88頑丈
非同期運動制御のプロフィール
一定したトルクの標準
可変的なトルクの標準
最大限に活用されたトルク モード
同期電動機制御プロフィール
永久マグネットモーター
同期不本意モーター
速度ドライブ出力頻度
0.1の… 500のHz
わずかな転換の頻度
2.5 kHz
転換の頻度
要因の軽減の2.5の… 8つのkHz
2つの… 8つのkHz調節可能
安全関数
STO （安全なトルク） SIL 3
分離した入力論理
16の前もって調整された速度
COMポートの議定書
イーサネット
Modbusの連続
Modbus TCP
選択カード
通信モジュール、Profibus DP V1に細長い穴をつけなさい
通信モジュール、PROFINETに細長い穴をつけなさい
通信モジュール、DeviceNetに細長い穴をつけなさい
通信モジュール、Modbus TCP/EtherNet/IPに細長い穴をつけなさい
通信モジュール、CANopenのひな菊の花輪RJ45に細長い穴をつけなさい
通信モジュール、CANopen SUB-D 9に細長い穴をつけなさい
通信モジュール、CANopenのねじ込み端子に細長い穴をつけなさい
スロットA/slot Bのデジタルおよびアナログ入力/出力延長モジュール
スロットA/slot B出力リレー延長モジュール
通信モジュール、イーサネットIP/Modbus TCP/MDリンクに細長い穴をつけなさい
通信モジュール、BACnet MS/TP
通信モジュール、イーサネットPowerlink
補足
モードの取付け
壁の台紙
最高の過渡電流
116.6 60のsの正常な義務）
132頑丈な60 s）
段階
3段階
分離した出力数
0
分離した出力タイプ
リレー出力R1A、R1B、R1C 250 V AC 3000 mA
リレー出力R1A、R1B、R1C 30 V DC 3000 mA
リレー出力R2A、R2C 250 V AC 5000 mA
リレー出力R2A、R2C 30 V DC 5000 mA
リレー出力R3A、R3C 250 V AC 5000 mA
リレー出力R3A、R3C 30 V DC 5000 mA
出力電圧
<> 許された一時的な現在の倍力
60のsの正常な義務の1.1 x）
頑丈な60 sの1.5 x）
モーター スリップの補償
永久マグネットモーター法律で利用できない
抑制することができる
自動ものは何でも負荷
調節可能
加速および減速の傾斜路
線形調節可能0.01… 9999 sと別に
物理インターフェイス
イーサネット
2ワイヤーRS 485
停止へブレーキがかかること
DCの注入によって
保護タイプ
断熱システムモーター
モーターを離れた安全なトルク
モーター段階の壊れ目モーター
断熱システムドライブ
ドライブを離れた安全なトルク
過熱するドライブ
出力段階と地球ドライブ間の過電流
出力電圧ドライブの積み過ぎ
短絡の保護ドライブ
モーター段階の壊れ目ドライブ
DCバス ドライブの過電圧
ライン供給の過電圧ドライブ
ライン供給の不足電圧ドライブ
ライン供給段階の損失ドライブ
超過速度ドライブ
制御回路ドライブの壊れ目
伝送速度
10、100 Mbits
4800ビット/秒、9600ビット/秒、19200ビット/秒、38.4キロビット/秒
頻度決断
表示装置を0.1 Hz
アナログ入力0.012/50 Hz
送信フレーム
RTU
電気関係
制御取り外し可能なねじ込み端子0.5の… 1.5 mmの² AWG 20… AWG 16
ライン サイドのねじ込み端子70… kcmil 120のmmの² AWG 1/0の… 250
モーターねじ込み端子70… kcmil 120のmmの² AWG 1/0の… 250
コネクターのタイプ
遠隔グラフィックス・ターミナルの）イーサネット/Modbus TCPのRJ45
グラフィックス・ターミナルの） Modbusの遠隔連続のRJ45
データ形式
8ビット、構成可能の異様かまたは同等無し
タイプの分極
インピーダンス無し
交換モード
、双方向通信半二重、autonegotiationのイーサネット/Modbus TCP
住所の数
1つの… 247 Modbusの連続
アクセスの方法
奴隷Modbus TCP
供給
デジタル入力24 V DC 19… 30 V）のための外的な供給、 <1> 参照の電位差計（1から10 kOhm）のための内部供給10.5ボルトDC +/-デジタル入力 <10 mA="" overload="" and="" short-circuit="" protection=""> のための5%、内部供給およびV）のローカルに信号を送ることSTO 24 V DC 21 <200 mA="" overload="" and="" short-circuit="" protection=""> … 27
ローカル診断のため3つのLEDs
埋め込まれたコミュニケーション状態のため3つのLEDs （二重色）
通信モジュールの状態のため4つのLEDs （二重色）
電圧1 LEDの存在のため（赤い）
幅
11.42の（290のmm）
高さ
36.30の（922のmm）
深さ
12.72の（323のmm）
プロダクト重量
124.56 lb （米国） （56.5 kg）
アナログ入力数
3
アナログ入力のタイプ
AI1、AI2のAI3ソフトウェア構成可能の電圧0… 10のV DC 31.5のkOhm 12ビット
AI1、AI2のAI3ソフトウェア構成可能の現在の0の… 20のmA 250のオーム12ビット
AI2電圧アナログ入力- 10の… 10のV DC 31.5のkOhm 12ビット
分離した入力数
8
分離した入力タイプ
DI7、脈拍の入力0としてプログラム可能なDI8は… 30のkHz、24 Vの <> 両立性をDC入力
DI1… DI6分離した入力レベル1 PLC EN/IEC 61131-2
DI5、DI6分離した入力レベル1 PLC IEC 65A-68
STOA、STOBの分離した入力レベル1 PLC EN/IEC 61131-2
分離した入力論理
肯定的な論理（源） DI1… DI8）、 < 5="" V=""> 11ボルト
負論理（流し） DI1… DI8）、> 16ボルトの < 10="" V=""> アナログ出力数
2
アナログ出力のタイプ
ソフトウェア構成可能の電圧AQ1、AQ2 0… 10のV DC 470のオーム10ビット
ソフトウェア構成可能の現在のAQ1、AQ2 0… 20のmA 10ビット
ソフトウェア構成可能の現在のDQ-、DQ+ 30 V DC
ソフトウェア構成可能の現在のDQ-、DQ+ 100 mA
持続期間の見本抽出
2氏+/- 0.5人の氏DI1… DI4） -分離した入力
5氏+/- 1人の氏DI5、DI6） -分離した入力
5氏+/- 0.1人の氏AI1、AI2、AI3） -アナログ入力
10氏+/- 1人の氏AO1） -アナログ出力
正確さ
+/- 0.6% AI1、AI2、温度の変化60の°Cのアナログ入力のためのAI3
+/- 1% AO1、温度の変化60の°Cのアナログ出力のためのAO2
直線性の間違い
AI1、AI2、AI3 +/-最大値のアナログ入力の0.15%
AO1、AO2 +/- 0.2%のアナログ出力
リレー出力数
3
リレー出力タイプ
構成可能のリレー論理R1の欠陥のリレーNO/NC 100000周期
構成可能のリレー論理R2順序のリレー100000の周期無し
構成可能のリレー論理R3順序のリレー100000の周期無し
時間を新たになりなさい
リレー出力R1、R2、R3） 5氏+/- 0.5人の氏）
最低の転換の流れ
リレー出力R1、R2、R3 5 mA 24 V DC
最高の転換の流れ
リレー出力R1、R2、抵抗R3 Cosのファイ= 1 3つのA 250ボルトAC
リレー出力R1、R2、抵抗R3 Cosのファイ= 1 3つのA 30ボルトDC
リレー出力R1、R2、誘導R3 Cosのファイ= 0.4人の7氏2 250ボルトAC
リレー出力R1、R2、誘導R3 Cosのファイ= 0.4人の7氏2 30ボルトDC
分離
力と制御端末装置間
最大出力の頻度
500のkHz
段階ごとの最高の入力電流
97.2 A
可変的な速度ドライブ塗布の選択
建物- HVACの圧縮機の遠心分離機
他の適用を処理する食糧および飲料
採鉱の鉱物および金属ファン
採鉱の鉱物および金属ポンプ
石油およびガスファン
水および廃水他の適用
建物- HVACねじ圧縮機
ポンプを処理する食糧および飲料
ファンを処理する食糧および飲料
霧化を処理する食糧および飲料
石油およびガスの電子浸水許容ポンプ（特別に）
石油およびガス水注入ポンプ
石油およびガスのジェット燃料 ポンプ
精製所のための石油およびガスの圧縮機
水および廃水の遠心分離機ポンプ
水および廃水の肯定的な変位ポンプ
水および廃水の電子浸水許容ポンプ（特別に）
水および廃水ねじポンプ
水および廃水の丸い突出部の圧縮機
水および廃水ねじ圧縮機
水および廃水の圧縮機の遠心分離機
水および廃水ファン
水および廃水のコンベヤー
水および廃水のミキサー
モーター出力領域AC-3
55の… 100つのkW 380… 440 V 3段階
55の… 100つのkW 480… 500 V 3段階
セット1組あたりの量
1
エンクロージャの土台
壁に取り付けられた
環境
絶縁抵抗
>埋まるべき1分のMOhm 1 500 V DC
騒音レベル
62.4 dB 86/188/EEC
Wの電力損失
自然な対流131 W 380 V 2.5 kHz
強制された対流917 W 380 V 2.5 kHz
冷却用空気の容積
77932.15 Gal/hr （米国） （295 m3/h）
作動の位置
垂直+/- 10度
最高THDI
<48> 電磁適合性
静電放電の免除テスト レベル3 IEC 61000-4-2
放射された無線周波数の電磁場の免除テスト レベル3 IEC 61000-4-3
電気速いトランジェント/破烈させた免除テスト レベル4 IEC 61000-4-4
1.2/50のµs - 8/20 µsのサージの免除テスト レベル3 IEC 61000-4-5
行なわれた無線周波数の免除テスト レベル3 IEC 61000-4-6
汚染程度
2 EN/IEC 61800-5-1
振動抵抗
1.5 mmピーク間の2つの… 13のHz） IEC 60068-2-6
1 gn 13… 200のHz） IEC 60068-2-6
衝撃抵抗
15 gn 11氏IEC 60068-2-27
相対湿度
凝縮IEC 60068-2-3なしの5… 95%
操作のための周囲の空気の温度
5… 122 °F （-軽減しないで15… 50 °C））
122… 140 °F （要因の軽減の50… 60 °C））
貯蔵のための周囲の空気の温度
-40… 158 °F （- 40… 70 °C）
動作高度
<> 1 100つのmあたり現在の軽減の1%の1000の… 4800のm
製品認定
CSA
UL
DNV-GL
ATEX INERIS
ATEXの地帯2/22
TÜV
印
セリウム
標準
UL 508C
EN/IEC 61800-3
EN/IEC 61800-3の環境1の部門C2
EN/IEC 61800-3の環境2の部門C3
EN/IEC 61800-5-1
IEC 61000-3-12
IEC 60721-3
IEC 61508
IEC 13849-1
過電圧部門
III
正規のループ
調節可能なPIDの調整装置
騒音レベル
62.4 dB
汚染程度
2
命令し、出荷の細部
部門
22207-ATV630フレーム5及び6
割引スケジュール
CP4E
GTIN
3606480701443
返却の可能性
はい
生産国

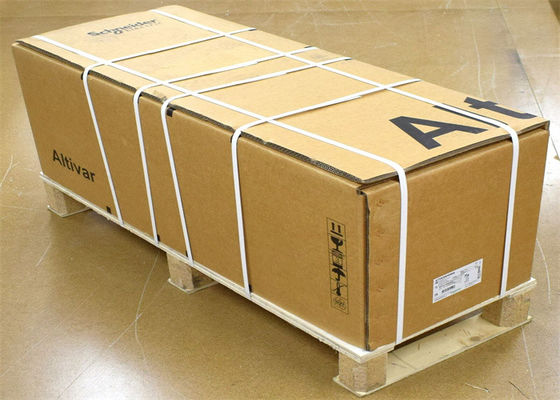

パッキングの単位
単位のタイプのパッケージ1
PCE
パッケージ1の単位の数
1
パッケージ1の高さ
18.50の（47.0 cm）
パッケージ1の幅
16.93の（43.0 cm）
パッケージ1の長さ
43.31の（110.0 cm）
パッケージ1つの重量
141.10 lb （米国） （64.0 kg）

他の優秀なプロダクト

このAltivarプロセスATV600可変的な速度ドライブは3-phase同期および非同期力モーターに与えることができる。それは標準として3つの作り付けRJ45 COMポート、1つのイーサネット ポート、2つのシリアル ポートを特色にする。それは380Vからの480V ACに評価される供給電圧で働く。このドライブは革新的のに『よる』スタンバイで『操作停止し、行きなさい追加料金なしで』時30%まで省エネを提供する。それはわずかな積み過ぎ（120%まで）を要求する適用のための55kW/75hpまで電力定格のモーターのために適している。それは重要な積み過ぎ（150%まで）を要求する適用のための45kW/60hpまで電力定格のモーターのために適している。それは56.5kgの重量を量り、次元は、高い922mm広い290mm 323mm深くある。このドライブは処理する液体管理に焦点を合わせ、省エネ、水の広範な柔軟性をおよび廃水、鉱山、鉱物および金属、石油およびガスおよび食糧および飲料の塗布提供する。付属品（ファン キット、グラフィック ディスプレイ ターミナル）および選択（入力/出力の拡張モジュール、通信モジュール、EMCの入力フィルター）はドライブ評価によってAltivarプロセスATV600ドライブと利用できる。壁の立て向き姿勢（+/- 10 °）に取付けられることを設計する。ドライブのこの新しい概念は所有権の装置の効率そして総額の点ではプロセスのエネルギー管理、資産管理およびまた全面的な性能の支持によってプロセスおよび実用性の主要な必要性を満たす。
