| 起源の場所: | 米国 |
| ブランド名: | GE |
| モデル番号: | IC693MDL930 |
| 価格: | 交渉可能 |
|---|---|
| パッケージの詳細: | 元のboxRockwellのオートメーションで新しい |
| 受渡し時間: | 5-8仕事のdaysRockwellのオートメーション |
| 支払条件: | T/T |
| 供給の能力: | 1 |
| 条件: | 新しい | わずかな出力電圧: | 120 / 240 VAC |
|---|---|---|---|
| 製品タイプ: | 入力モジュール | 保証: | 1年 |
| 必要メモリ: | 4バイト | 評価される電圧: | 11ワット |
| 出力電圧範囲: | DC 5ボルトおよびDC 3.3ボルトの | コミュニケーション率: | 16出力 |

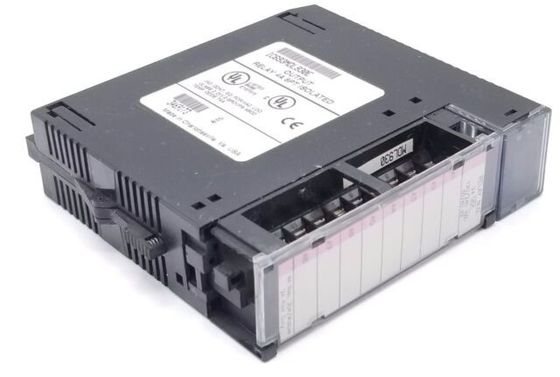

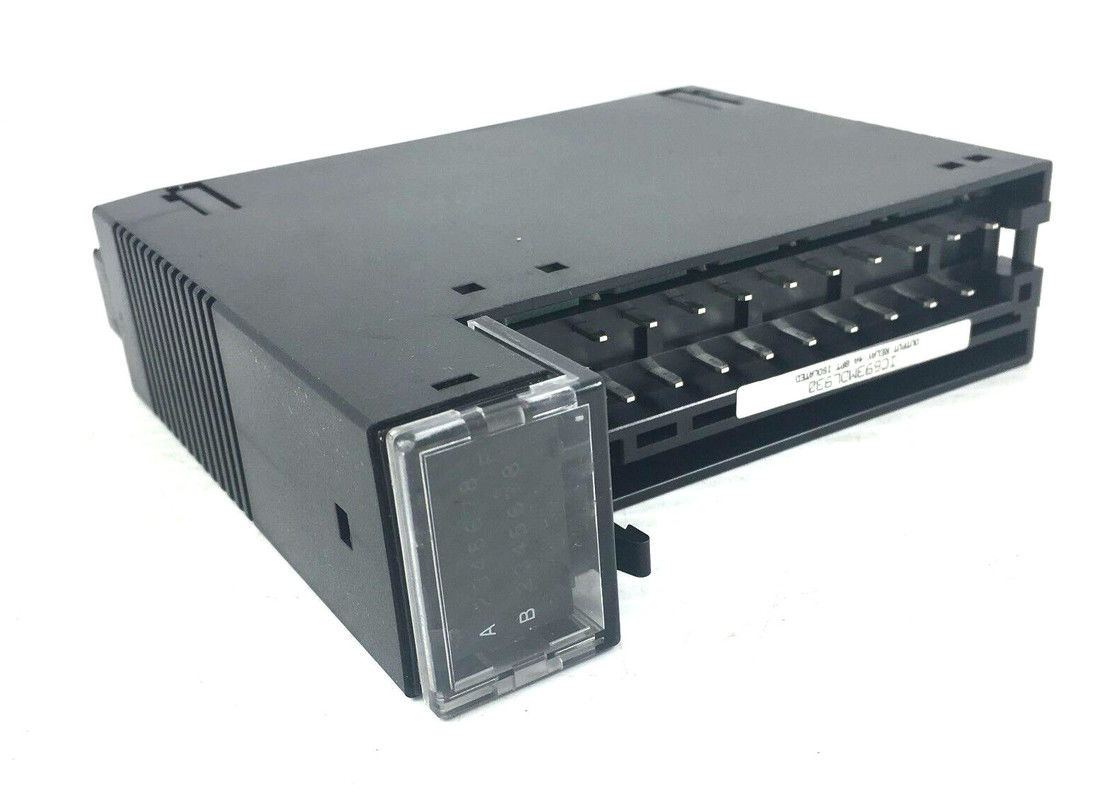

GE IC693MDL930入力/出力モジュールの分離した8ポイントAC/DCは120/240 VACを5/24/125 VDCのリレー ノーマル・オープン出力した
製品に関する情報GE IC697CPM790:
GE Fanuc IC693MDL930モジュールは隔離されたリレー出力モジュールである。それはシリーズ90-30 PLC家族と互換性があり、5スロットまたは10スロット ベースプレートのあらゆる空いているスロットに取付けることができる。8つのnormally-openリレー チャネルはモジュールで利用でき、ソレノイド、表示器およびモーター始動機のような接続されたユーザーの負荷の制御に使用することができる。各出力チャネルに4つのAmps.の転換の現在の容量がある。出力チャネルすべては互いから隔離され、各チャネルは自身の共通の出力ターミナルを備えている。分野装置のための力はユーザーによって供給される必要がある。統合されたヒューズはIC693MDL930モジュールで利用できない。LEDの表示器はIC693MDL930モジュールで出力チャネルのそれぞれに提供される。
IC693MDL930モジュールはDC 24ボルトおよびAC 120/240ボルトののために評価される。DC電源のために、作動の電圧範囲はDC 5から30ボルトのからであり、交流電力のため、作動の電圧範囲は5から250ボルトのACである（50から60 Hertzで）。IC693MDL930モジュールの論理の側面の分離への分野の側面は1500ボルトである。IC693MDL930モジュールのための最大負荷の評価はULの取付けのための20のAmpsである。最低の負荷は10のmilliampsであり、最高の侵入の流れは5つのAmps.である。最高の不規則な応答時間は両方とも15ミリ秒である。源5ボルトのからの内部消費電流はバックプレーンの動力出力すべてがついているとき6つのmilliampsである。バックプレーン24ボルトのからの内部消費電流は出力すべてがついているとき70のmilliampsである。IC693MDL930モジュールのための実用温度範囲は0から50の摂氏温度である。
IC693MDL930はシリーズの部分90-30のプログラム可能な論理のコントローラー（PLC）シリーズの以前エマーソンのオートメーションの下でGE Fanucによって、今製造された分離した出力モジュール、である。このモジュールは単一スロット幅、8 （8）それぞれ隔離されたノーマル・オープン（ローカルのおよび分散入力/出力の部品としてシリーズ90-30のの使用のために互換性があるモジュラーのおよび埋め込まれた中央処理装置（CPU）モジュール アセンブリ形態Aの出力のN.O.）の接触である。さらに、このモジュールはまた分散出力モジュールとして現代RX3iおよびRX7iシステムを支える。このモジュールはモーター始動機、solenoid-actuated装置および指摘ランプとの使用のために互換性がある。
IC693MDL930接触の出力にポイントごとの抵抗負荷のために最高4アンペアの現在の評価がある;モジュールの最低の負荷が10 mAの間、ポイントごとの試験義務の負荷のための2アンペア、およびULの取付けのためのモジュールごとの20アンペア。各接触の出力は作動の電圧範囲が50/60のHzの頻度に5-30 VDC/5-250 VACの間、24 VDCおよび120/240 VDCのわずかな電圧で操作可能である。それはまた最高チャネルの応答時間が両方のための15氏の不規則な信号遷移間、5アンペアの最高の侵入の流れを発生させる。
このモジュールはバックプレーンの5ボルト バスからのすべての出力との6 mAおよびバックプレーンのリレー24Vバスからのすべての出力との70 mAの内部パワー消費量を備えている。個々の分離を使うと、各出力チャネルは最高の操作上の柔軟性を提供する異なった電圧で作動できる。モジュールの分離の評価は分野の側面と論理の側面間の1500ボルトとチャネル間の500ボルトである。
特徴:
単一スロットCPU
か。の電池に支えられる記憶の1 Mバイトを提供する
同じスロット（使用のために512 Kバイトまで利用できる
梯子の図表の応用プログラム）
か。サポート浮動小数点の計算
か。まで12K分離した入出力（どの組合せでも-
単信モードだけ）;2048は分離した入力2048年を投票した
投票された分離した出力
8Kアナログ入力まで（単信モードだけ）
8Kアナログ出力（単信モードだけ）;1024は投票した
アナログ入力
か。ブール関数ごとの0.4マイクロ秒
か。64のMHzの80486DX2マイクロプロセッサ
か。唯一の単信モードのサポートIC660/IC661入力/出力（およびIC697入力/出力）
か。MS-DOS、かWindowsソフトウェアによってプログラムされる
Windows 95かWindowsで動くプロダクト
イーサネットTCP/IP上のまたはSNPによるNT
港。
か。構成可能データおよびプログラム記憶
か。電池に支えられるカレンダーの時計
か。三位操作モードスイッチ
か。パスワード管理されたアクセス
か。遠隔プログラマーkeyswitchの記憶
保護
か。4状態LEDs
より多くの情報:
| 評価される電圧 | DC 24ボルトの、120/240 VAC （-次のテーブルを例外については見るためわずかな） |
| 作動の電圧 | DC 5から30ボルトの |
| 5から250 VAC、50/60のHz | |
| モジュールごとの出力 | 8隔離された出力 |
| 分離: | |
| バックプレーンとフレーム グラウンドへの分野 |
250 VAC連続的; 1分の1500 VAC |
| 2地点間 | 250 VAC連続的;1分の1500 VAC |
| 最大負荷 | 出力ごとの抵抗最高4つのAmpsの |
| 出力ごとの試験義務2つのAmpsの | |
|
20のAmps最高ULの取付けのためのモジュールごとに 最大負荷は下記に示されているように周囲温度によって決まる |
|
| 最低の負荷 | 10mA |
| 最高の侵入 | 5つのAmps |
| 応答時間 | 15ms maximum1 |
| 応答時間を離れて | 15ms maximum1 |
| パワー消費量 | バックプレーンの5ボルト バスからの6mA （すべては出力する） |
| バックプレーンのリレー24Vバスからの70mA （すべては出力する） | |
| このモジュールがDC電源IC695PSD040かPSD140と使用されるとき1、特別な注意は源の電圧のドロップアウトがこのモジュールによって見られ、リレー ドロップアウトをもたらすかもしれないので取られるべきである。 | |
| IC694MDL230 | 120 VACの隔離された入力（8ポイント） |
| IC694MDL231 | 240 VACの隔離された入力（8ポイント） |
| IC694MDL240 | 120 VACの入力（16ポイント） |
| IC694MDL241 | 24のVAC/VDCの入力（16ポイント） |
| IC694MDL250 | 120 VACの隔離された入力（16ポイント） |
| IC694MDL260 | 120 VACの入力（32ポイント） ** |
| IC694MDL632 | 125 VDCの入力（8ポイント） |
| IC694MDL634 | 入力24 VDCの、陰性/Posの論理（8ポイント） |
| IC694MDL645 | 入力24 VDCの、陰性/Posの論理（16ポイント） |
| IC694MDL646 | 入力24 VDCの、陰性/Posの論理、1 msecフィルター（16ポイント） |
| IC694MDL654 | 5/12 VDC （TTL）は、否定的な/Posの論理入った、（32ポイント） |
| IC694MDL655 | 入力24 VDCの、陰性/Posの論理、1人の氏、（32ポイント） |
| IC694MDL660 | 24 VDCの入力（32ポイント） ** |
| IC694ACC300 | 入れられたシミュレーター モジュール（8ポイント） |
