エマーソンDLC3010フィッシャーFieldvueデジタルの液面調節器のユーザーズ ガイド

エマーソンDLC3010フィッシャーFieldvueデジタルの液面調節器のユーザーズ ガイド

記述

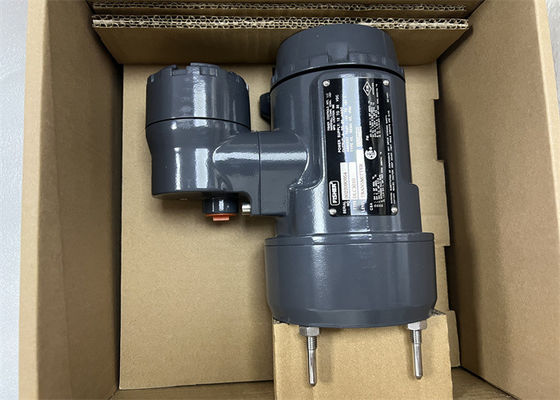

DLC3010デジタルの液面調節器

DLC3010デジタル液面調節器（2つの液体間のインターフェイスの液体レベル、レベル、または液体の比重（密度を測定するのに水平なセンサーによって図1 ‐ 1）が使用されている）。水平なか比重の変更はトルクの管シャフトを回す指定の8月D102748X012 DLC3010デジタルの液面調節器の紹介および2020日の4 displacerの浮揚性力を出す。この回転式動きはデジタル液面調節器に適用され、電気的信号に変形し、そしてデジタル化される。ディジタル信号はユーザーのコンフィギュレーション必要条件ごとに償われ、処理され、そして4 ‐ 20 mAのアナログの電気的信号に戻って変えられる。生じる現在の出力信号は示すか、または最終的な制御要素に送られる。

DLC3010デジタル液面調節器器械を感じる伝達し合ったり、マイクロ プロセッサ・ベースのレベル、インターフェイス、または密度。4 ‐の提供の正規関数に加えて20ミリアンペアの現在の信号は、DLC3010デジタル液面調節器、雄鹿の通信プロトコルを使用してプロセス操作に、重大な情報への容易なアクセスを与える。DLC3010デジタル液面調節器と互換性がある装置記述（DDS）を含む分野の伝達者を使用してプロセス、器械、またはセンサーからの情報を得ることができる。ザ・フィールドの伝達者はデジタル液面調節器または分野のジャンクション・ボックスで接続されるかもしれない。分野の伝達者を使用して、DLC3010デジタル液面調節器との複数の操作を行うことができる。目盛りが付くために形成するために、質問、できる、またはデジタル液面調節器をテストしなさい。雄鹿の議定書を使用して、分野からの情報は制御システムに統合されるか、または単一のループ基礎で受け取ることができる。DLC3010デジタル液面調節器は直接標準的な空気および電子‐の空気の水平な送信機を取り替えるように設計されている。DLC3010デジタル液面調節器はいろいろおりに入れられ、cageless 249台の水平なセンサーに取付ける。それらは土台アダプターの使用によって他の製造業者のdisplacerのタイプ水平なセンサーに取付ける。249台のおりに入れられたセンサー（表1の‐ 6）を見なさいか。displacerが付いている容器の249、249B、249BF、249C、249Kおよび249Lセンサーの側面の‐の台紙は容器の外のおりの中に取付けた。（249BFはセンサーをヨーロッパ、中東およびアフリカでだけ利用できるおりに入れた。） Cageless 249台のセンサー（表1の‐ 7）を見なさいか。249BP、249CPおよび249Pセンサーの容器に掛かるdisplacerが付いている容器の上の‐の台紙。か。容器に時を過ごすdisplacerが付いている容器の249VSセンサーの側面の‐の台紙。か。249Wウエファーの‐様式センサーは容器の上に取付けるまたは顧客で‐はおりを供給した。

指定

DLC3010デジタル液面調節器のための指定はセンサーが表1の‐ 3.で示されている249のための表1の‐ 1.の指定で示されている。

Specs:

利用できる

構成DLC3010デジタル液面調節器:おりに入れられ、cageless 249台のセンサーの台紙。テーブルを1つの‐ 6および1の‐ 7およびセンサーの記述見なさい。機能:送信機の通信プロトコル:雄鹿

入力信号レベル、インターフェイス、または密度:displacerの浮力を変える液体レベル、インターフェイス レベル、または密度の変更に比例したトルクの管シャフトの回転式動き。プロセス温度:2つの‐または3つの‐ワイヤーのためのインターフェイス プロセス温度を感じるための100オーム プラチナRTD、または任意ユーザーの‐は比重の変更を補うことを割り当てるようにターゲット温度を入れた

出力信号

アナログ:4 ‐ 20ミリアンペアのDC （か。行為増加する直接レベル、インターフェイス、または密度は出力を高める;またはか。行為増加する逆のレベル、インターフェイス、または密度は出力を減らす）

高い飽和:20.5 mA

低い飽和:3.8 mAの上限警報:22.5 mA

低い警報:3.7 mA

上でハイ・ロー警報定義の1つだけはある特定の構成で利用できる。上限警報のレベルが選ばれる時迎合的なナミュールNE 43。デジタル:雄鹿は1200ボーFSK （調整される周波数シフト）の雄鹿のインピーダンス条件コミュニケーションを可能にするために会わなければならない。マスター装置関係を渡る総分路のインピーダンスは230のそして600オームの間に（マスターおよび送信機のインピーダンスを除いて）であるなる。送信機の雄鹿はインピーダンスを定義される次のように受け取る:

Rx:42Kオーム

Cx:14 nF

2地点間構成のそれに、アナログ注意すればデジタルに信号を送ることは利用できる。器械は情報のために規則的にデジタル式にただされるか、またはバースト方式におせっかいなプロセス情報をデジタル式に送信するために置かれるかもしれない。多‐の低下モードでは、出力電流は4 mAで固定され、デジタル通信だけ利用できる
