製品に関する情報GE IC695CHS012:

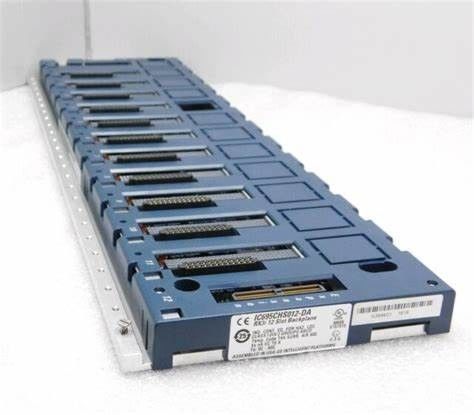

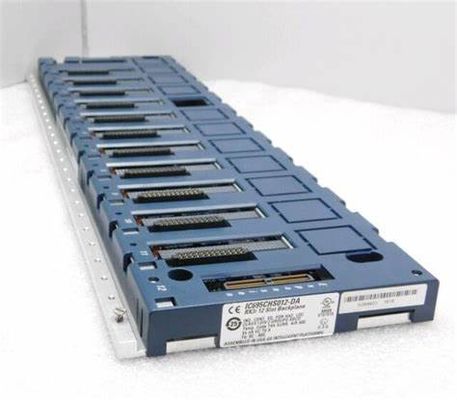

IC695CHS012普遍的なバックプレーンはGE Fanuc RX3i PACSystemsの一連のベースプレート モジュールに属する。それは12のスロットおよびホット スワップ サポートと来る。PCIおよび高速連続装置を両方支えるのは二重バス バックプレーンである。

それはまたGEシリーズを90-30の入力/出力モジュールおよび選択モジュール支える。このモジュールと利用できるベースプレートの選択はコントローラーのベースプレートおよびイーサネット拡張のベースプレートである。それに接続するべき+24ボルトの左側の末端ストリップが電圧DC入力の隔離されてある。製品信頼性および性能を維持することを、水平に取付けられなければならない。IC695CHS012普遍的なバックプレーンはまたIP 54の評価の保護エンクロージャの内にまたは取付けるより大きいことができる。

IC695CHS012普遍的なバックプレーンは柔軟性を最大にするために拡張ベース機構を支える。それにDC 5ボルトのでDC 3.3ボルトので600のmilliampsまたは240のmilliampsの内部パワー消費量の評価がある。それはバックプレーンの接地点を特色にする。連続拡張および遠隔バックプレーンは連続拡張のコネクターに接続することができる。

スロット番号は容易な同一証明のためのバックプレーンで印刷される。IC695CHS012モジュールは盾地面かモジュールを接続する内部基づいている棒を備えている。このモジュールは開いた装置であると考慮される。それをエンクロージャに取付けた場合、適切な熱放散にすべての側面から必要な少なくとも4インチの最低スペース。バックプレーンのスロット0が電源のバックプレーンのコネクターを取付けるために使用されると同時に知られている左端のスロット。スロット1 PCIおよび連続バス多用性があるモジュールを接続するのにから11が使用することができる。スロット12がRX3iの連続拡張モジュールを接続するのに使用されている。

より多くの情報:

IC695CHS012の細部:

別のモジュール:

IC694MDL230	120 VACの隔離された入力（8ポイント）
IC694MDL231	240 VACの隔離された入力（8ポイント）
IC694MDL240	120 VACの入力（16ポイント）
IC694MDL241	24のVAC/VDCの入力（16ポイント）
IC694MDL250	120 VACの隔離された入力（16ポイント）
IC694MDL260	120 VACの入力（32ポイント） **
IC694MDL632	125 VDCの入力（8ポイント）
IC694MDL634	入力24 VDCの、陰性/Posの論理（8ポイント）
IC694MDL645	入力24 VDCの、陰性/Posの論理（16ポイント）
IC694MDL646	入力24 VDCの、陰性/Posの論理、1 msecフィルター（16ポイント）
IC694MDL654	5/12 VDC （TTL）は、否定的な/Posの論理入った、（32ポイント）
IC694MDL655	入力24 VDCの、陰性/Posの論理、1人の氏、（32ポイント）
IC694MDL660	24 VDCの入力（32ポイント） **
IC694ACC300	入れられたシミュレーター モジュール（8ポイント）
