| 起源の場所: | 米国 |
| ブランド名: | GE |
| モデル番号: | IC660ELB921 |
| 価格: | 交渉可能 |
|---|---|
| パッケージの詳細: | 元のboxRockwellのオートメーションで新しい |
| 受渡し時間: | 5-8仕事のdaysRockwellのオートメーション |
| 支払条件: | T/T |
| 供給の能力: | 1 |
| 条件: | 新しい | わずかな出力電圧: | 120 / 240 VAC |
|---|---|---|---|
| 製品タイプ: | 出力モジュール | 保証: | 1年 |
| 必要メモリ: | 4バイト | 評価される電圧: | 120/240 V AC |
| 出力電圧範囲: | 85/264 V AC | コミュニケーション率: | 38.4Kは、76.8Kの153.6K標準、か153.6Kボード・レートを拡張した |

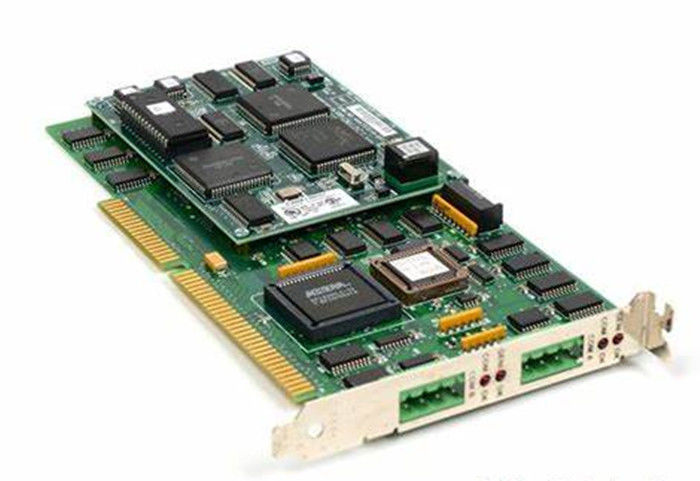

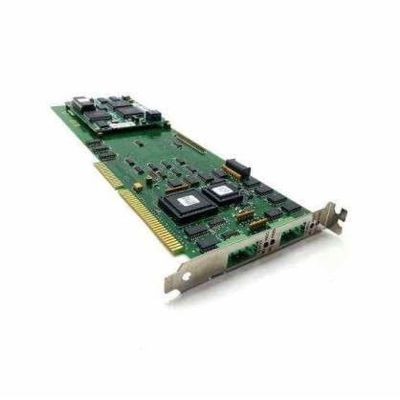

GE IC660ELB921の単一チャネルの天才入力/出力PCIM DC 5ボルトの400のmilliamps
製品に関する情報GE IC660ELB921:
IC660ELB921は天才入力/出力バスに存在する天才I/Oデバイスへの関係を可能にするのに主に利用されているPCのインタフェース・モジュール（PCIM）でありホストのコントローラーによって実行されるデータ交換およびコントローラーそっくりの機能を許可する。このPCIMモジュールはエマーソンのオートメーションの下のGE Fanucによって以前、現在作り出される。
IC660ELB921はカタログ番号IC660ELB912を用いる単一のドーター・ボードの取付けを支える単一スロットPCのインタフェース・モジュールである。このインタフェース・モジュールはホスト コンピューターのISAスロットに取付けられ、設置済みdaughtercardのためにホスト装置からの記憶および付加的な16 Kバイトの4バイトを要求する。それは5 VDCで400 mAに、最高なるバックプレーンから現在を+/- 10%引く。それに出力ごとの10のLS TTLの負荷の入力およびバス駆動機構ごとの1つのLS TTLの負荷のバス ローディングがある。このPCIMカードは」styleboardの単一スロット「である。それは板端ターミナルか外的なコネクターを通して外的な手持ち型のモニター（HHM）への関係、また連続バス関係を提供する。
IC660ELB921はドーター・ボードのOKおよびコミュニケーションOKのような状態LEDの表示器と来る。IC660ELB921の実用温度は保管温度が– 40への+70 C （– 40へ158 F）および5-95%の相対湿度の間、0-60 C （F） 32-140である（不凝縮）。それに0.2インチの変位の振動を作動させ、飛節5 Gの10人の氏の持続期間の衝撃を作動させる40,00フィートの動作高度がある。IC660ELB921は高レベルインターフェイスを提供するソフトウェア ライブラリがアクセスすることができるPCIM構成ソフトウェアを使用して形成される。このソフトウェア ライブラリはC/MSDOSおよびBASIC/MSDOSのようなオペレーティング システムMSDOSと互換性がある版で供給される。
IC660ELB921 PCのインタフェース・モジュールは天才入力/出力シリーズの一部としてGE Fanucによって製造された単一チャネルPCIM板である。それは1台の天才バスだけに一度にインターフェイスさせることができる。このモジュールはIBMのPCとの、XTのために、そしてタイプ パーソナル コンピュータの使用なされる。タイプ インターフェイス板のこれは異なった天才通信プロトコルと、またコミュニケーション タイミングとまた互換性がある。IC660ELB921 PCのインタフェース・モジュールは単一のドーター・ボードとマザーボードと利用できる。このモジュールを与えられる構成ソフトウェアがマザーボードとは関係なくドーター・ボードを形成するのに使用することができる。ドーター・ボードは天才バス装置によってそれぞれ接続することができ、入力/出力システムのための一般目的入力/出力のコントローラーとして機能する。
IC660ELB921単一スロットPCIM板にIBMと互換性のあるホスト コンピューターによってドーター・ボードを接続する有効なマザーボードがある。システムのホスト バスとのコミュニケーションのために必要であるすべての信号を緩衝することをなす。
マザーボードによって提供されるメモリ マップを通してドーター・ボード制御および監視設備のいくつかは低い供給の電圧レベルのISA互換性があるバックプレーン、検出、住所解読、および信号の配列を含んでいる。各ドーター・ボードに板およびコミュニケーション プロセスの状態を示すための2つのLEDsがある。マザーボードの必要メモリは4バイトであり、ドーター・ボードのための条件は16 KBである。
ユーザー開発されたソフトウェアとPCIM間の高レベルインターフェイスを提供するIC660ELB921 PCのインタフェース・モジュールは構成ソフトウェアおよびPCIMのソフトウェア ライブラリと供給される。それは論理力のDC 5ボルトの使用し、正しく作用するモジュールのためにわずかなレベルの下でまたはの上でによって10%以上変わるべきではない。取付けの間に、このモジュールと他のモジュールの間で少なくとも1/8インチ スペースを適切な冷却を許可するために残すことを確かめなさい。
より多くの情報:
| LEDの表示器 | GENIのOK;COMMSのOK |
| バス ローディング | 入力ラインごとの1つのLS TTLの負荷 |
| 取付け | ISAスロット |
| バス駆動機構 | 出力ラインごとの10 LS TTLの負荷 |
| 電力要求事項 | 5ボルトDC +/- 10%、400 ma （最高） |
| 状態LEDs | 2 （各ドーター・ボードのために） |
| 実用温度 | 0-60 C （F） 32-140 |
| 包囲された実用温度 | 0から60の摂氏温度 |
| 保管温度 | – 40への+70 C （– 40への158 F） |
| 重量 | 3ポンド |
| 湿気 | 5-95% （不凝縮） |
| 動作高度 | 40,00フィート |
| プロダクト ライフサイクル | 中断される |
IIC660ELB921の細部:
