| 起源の場所: | 米国 |
| ブランド名: | GE |
| モデル番号: | IC693MDL645 |
| 価格: | 交渉可能 |
|---|---|
| パッケージの詳細: | 元のboxRockwellのオートメーションで新しい |
| 受渡し時間: | 5-8仕事のdaysRockwellのオートメーション |
| 支払条件: | T/T |
| 供給の能力: | 1 |
| 条件: | 新しい | 出力電圧範囲: | 10.2-28.8 VDC （12/24 VDCモード）;4.74 - 5.25 VDC （TTLモード） |
|---|---|---|---|
| 出力関係: | 2つのx 24ピン コネクター | 保証: | 1年 |
| 最高の侵入の流れ: | 4.6 20氏のためのA | 出力グループ: | 4 |
| 出力ポイント: | 32 | 両立性: | GE Fanuc 90-30 PLCs |

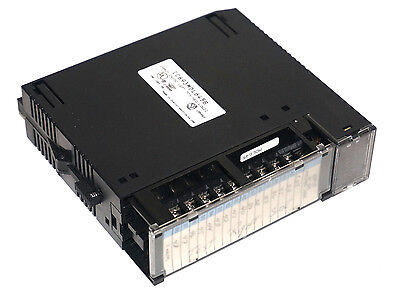

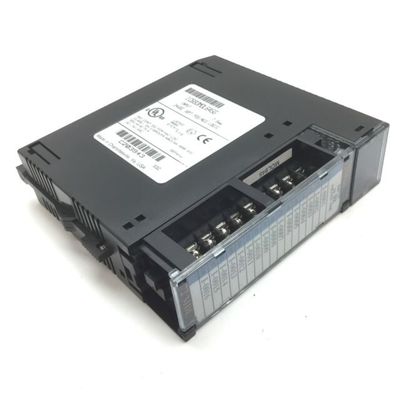

GE IC693MDL645は16ポイント分離した論理POSITIVE/NEGATIVEの論理が24 VDCを入れた入力モジュールを
製品に関する情報GE IC693MDL645:
IC693MDL645は90-30人の一連のプログラム可能な論理のコントローラーに属する24ボルトDCの陽性/負論理の入力である。それは5か10があるあらゆるシリーズ90-30 PLCシステムに-スロット ベースプレート取付けることができる。この入力モジュールに肯定的な、負論理の特徴がある。それにグループごとの16の入力ポイントがある。それは1台の共通力ターミナルを利用する。ユーザーは動力分野装置のための2つの選択がある;どちらかの供給直接力または多用性がある+24BDCの供給を使用するため。
IC693MDL645モジュールの二重論理の特徴はそれを電子近さスイッチ、限界スイッチおよび押しボタンを要求する適用で理想的にさせる。配線および現在の同一証明情報が挿入物にあることに注意することは重要である。この挿入物は蝶番を付けられたドアの内部およびGAIMENの間にある。ワイヤーで縛る情報は外側に直面する挿入物の側面にある。現在の同一証明は挿入物の内部にある、従ってこの情報を見直すために蝶番を付けられたドアを開けることは必要である。このモジュールは挿入物の外の端がずっと色分けされた青なぜであるかである低電圧として分類される。
2つの横の列、8つの緑LEDsをモジュールの上に持っている各列は置かれる。上の列に対応するLEDsはポイント9から16を入れるために対応する第2列のLEDs B1へのB8と分類されるが、ポイント1に8を分類されるA1へのA8と入れた。これらのLEDsは各入力ポイントの" on "または" off "の状態を示すのに役立つ。
この24ボルトDCの陽性/負論理の入力モジュールにDC 0から+30ボルトののDC入力の電圧範囲との24ボルトの評価される電圧がある。分離は分野の側面と論理の側面間の1500ボルトである。評価される電圧の入力電流は普通7 mAである。入力特徴のため:オン州の電圧はオフ状態の電圧が±5ボルトDCへ0間、11.5から30ボルトのDCである。
オン州の流れは3.2 mAの最低であり、オフ状態の流れは1.1 mAの最高である。不規則な応答時間はそれぞれのための普通7氏である。5Vのパワー消費量はバックプレーンの5ボルト バスからの80 mA （すべての入力がついているとき）ある。24Vのパワー消費量は隔離された24ボルトのバックプレーン バスまたはユーザが指定する力からの125 mAある。
| 製造業者 | GE Fanuc |
|---|---|
| シリーズ | シリーズ90-30 |
| 部品番号 | IC693MDL645 |
| 製品タイプ | 16点の入力モジュール |
| 入れられた電圧 | DC 24ボルトの |
| 動力源 | DC電源ユーザが指定するまたは隔離された24ボルトの |
| 入力電流の評価 | 7つのmilliamps典型的 |
| 分離 | 分野の側面と論理の側面間の1500ボルト |
| オン州の電圧 | DC 11.5から30ボルトの |
| オフ状態の電圧 | DC 0から+5ボルトの |
IC693MDL645の細部:
