| 起源の場所: | 米国 |
| ブランド名: | GE |
| モデル番号: | IC693MDL752 |
| 価格: | 交渉可能 |
|---|---|
| パッケージの詳細: | 元のboxRockwellのオートメーションで新しい |
| 受渡し時間: | 5-8仕事のdaysRockwellのオートメーション |
| 支払条件: | T/T |
| 供給の能力: | 1 |
| 条件: | 新しい | 出力電圧範囲: | 10.2-28.8 VDC （12/24 VDCモード）;4.74 - 5.25 VDC （TTLモード） |
|---|---|---|---|
| 出力関係: | 2つのx 24ピン コネクター | 保証: | 1年 |
| 最高の侵入の流れ: | 4.6 20氏のためのA | 出力グループ: | 4 |
| 出力ポイント: | 32 | 両立性: | GE Fanuc 90-30 PLCs |

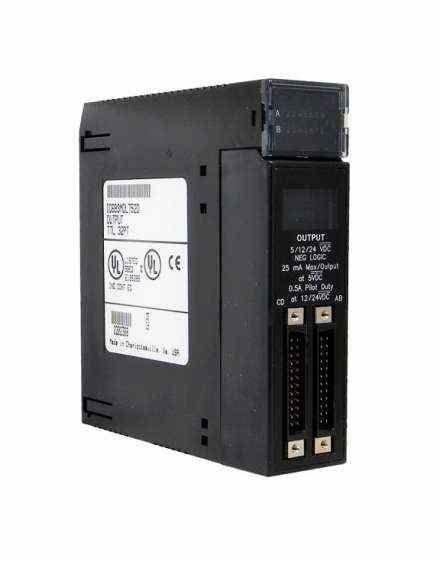

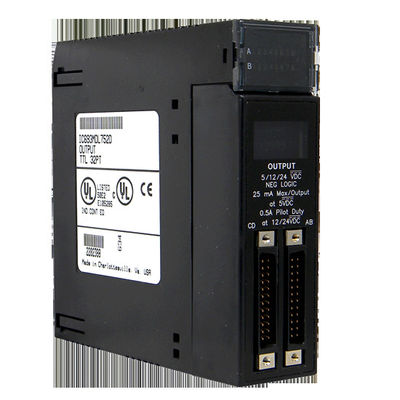

GE IC693MDL752はモジュールを32ポイント負論理5/12/24 VDC出力した
製品に関する情報GE IC693MDL752:
IC693MDL752はシリーズ90-30プログラム可能な論理のコントローラー（PLC）の製品グループからのデュアル モードの分離した出力モジュールである。この製品グループはGE Fanucによって以前しかし、エマーソンのオートメーションによって最近得られて製造される。このモジュールは12/24 VDCモードおよび5VDC TTLモードの負論理の出力モジュールを支える。それは8つの（8）出力チャネルをそれぞれ持っている各グループとの4 （4）のグループの32 （32）ポイント出力を特色にする。
モジュールのオペレーティング・モードによって、ポイントごとの出力電流は変わる。具体的には、12/24 VDCモードと、モジュールの出力電流の評価は共通ピンごとにいつTTLモードで作動するために形成されて各出力チャネル間ポイントごとの0.5アンペア、グループごとの4アンペア、および3アンペア最高持っている0.25 mAの出力電流の評価をである。同様に、出力電圧は被選択モードによって変わる。12/24 VDCモードで、出力電圧範囲は24 VDCのわずかな出力との10.2 - 28.8 VDCである。TTLモードのために、出力電圧範囲は4.75 VDC - 5 VDCのわずかな出力電圧の5.25 VDCである。
各出力グループは操作上の柔軟性を提供する12/24のVDCまたはTTLモードで作動するために独自に構成可能である。このモジュールは分野の側面と論理の側面間の1500ボルトとグループ間の250ボルトの分離を評価した。2つの（2）方法はケーブルのもう一方の端が飛行鉛の間、特にこのモジュールへの出力装置、IC693CBL327の使用を用いる直接方法をおよび1つの端が予め組み立てられたコネクターであるIC693CBL328事前設定されたケーブルをワイヤーで縛るとき推薦される。もう一つの支えられた方法は接続するのにターミナル ブロックを速く利用するTBQC方法である。
IC693MDL752はDCがGE Fanucからのシリーズ90-30 PLCsのためのTTLの負論理の出力モジュールを評価した5から24ボルトである。IC693MDL752負論理の出力モジュールは互いから隔離される4グループで整理される32分離した出力を提供する。4出力の各グループに自身の公有地がある。モジュールの出力は国家で活動的で低い出力状態に対応する負論理の出力かタイプを出力沈めている。IC693MDL752負論理の出力モジュールに2つのオペレーティング・モードがある。TTLモードでは、モジュールの出力は5ボルトのを渡る負荷をDC電圧転換、ポイントごとの25のmilliampsのピーク電流を沈めてもいい。モード12/24ボルトのではDC、モジュールの出力は負荷12以上から24ボルトのDC転換、ポイントごとの0.5 Ampsのピーク電流を沈めてもいい。
IC693MDL752負論理の出力モジュールの出力の各グループはあらゆる特定の適用に要求されるオペレーティング・モードで使用することができる。異なったグループを異なったオペレーティング・モードで使用した場合、電気騒音の効果は考慮されるべきである。1つの統合されたプルアップの抵抗器は各出力ポイントに提供される。論理の側面と分野の側面間のバックプレーンの分離はオプトカプラーを通して提供される。IC693MDL752負論理の出力モジュールのLEDの表示器ステータス アップデートを出力ポイントに提供するため。IC693MDL752負論理の出力モジュールは分離したアウトプット データの32ビットを使用する。
IC693MDL752負論理の出力モジュールからの出力回路への関係は入力/出力モジュールのアウトコースに取付けられる2つの男性24ピン コネクターを通してなされる。TTLモードとモード12/24ボルトのの最高の現在の出力の評価はポイントごとの25のmilliampsそして0.5 Amps、それぞれである。
| 評価される電圧 |
DC 5、そして12から24ボルトのの負論理（活動的な低速） 4.75から5.25ボルトのDC （TTLモード） 10.2から28.8ボルトのDC （12/24Vモード） 32 （出力4つの8人グループそれぞれ） 分野の側面と論理の側面間の1500ボルト グループ間の250ボルト ポイント（TTLモードの最高）ごとの25 mA ポイント（12/24Vモードの最高）ごとの0.5 amps;4つのamps最高グループごとにおよび3つのampsを使って最高グループの共通ピンごとに
10氏のための4.6 amps 0.4ボルトのDC （TTLモードの最高） 0.24ボルトのDC （12/24Vモードの最高） 0.1 mAの最高 0.5氏の最高 0.5氏の最高 バックプレーンの5ボルト バスからの260 mA （最高）;（13 mA + + 4.7 mA/LEDの3 mA/point） ユーザーの供給からのグループごとの12 mA （最高） @グループの5VDCそしてすべての8出力 ユーザーの供給からのグループごとの25 mA （最高） @グループの12 VDCそしてすべての8出力 ユーザーの供給からのグループごとの44 mA （最高） @グループの24 VDCそしてすべての8出力 |
| 出力電圧範囲 | |
| モジュールごとの出力 | |
| 分離 | |
| 出力電流 | |
|
出力特性 |
|
| 現在の侵入 | |
| オン州（活動的な低速） | |
| 電圧低下 | |
| オフ状態の漏出流れ | |
| 応答時間 | |
| 応答時間を離れて | |
| 内部パワー消費量 |
IC693MDL752の細部:
