アレン ブラッドリー2.8 A/2.8 ControlLogixシリーズ シャーシ モジュール1756-A17

アレン ブラッドリー2.8 A/2.8 ControlLogixシリーズ シャーシ モジュール1756-A17

ControlLogixシリーズ シャーシ モジュール1756-A17のための指定

• 製造業者のロックウェル オートメーション
  ブランド アレン ブラッドリー
  実用温度、シリーズのC -25の… +60 °C （- 13… +140 °F）
  実用温度、シリーズB 0°Cへの+60°C （+140°F）への+32°F
  タブ10の取付けのNO （10）
  横のオリエンテーション
  バックプレーンの流れ@ 24VDC 2.8 A/2.8 A
  バックプレーンの流れ@ 5.1VDC 15 A/6 A
  バックプレーンの流れ@ 3.3VDC 4A/4 A
  バックプレーンの流れ@ 1.2VDC 1.5 A
  スロットのNO 17の（17）スロット
  保管温度-40°Cへの+85°C （- +185°F）への40°F
  相対湿度5に95% （凝縮なしで）

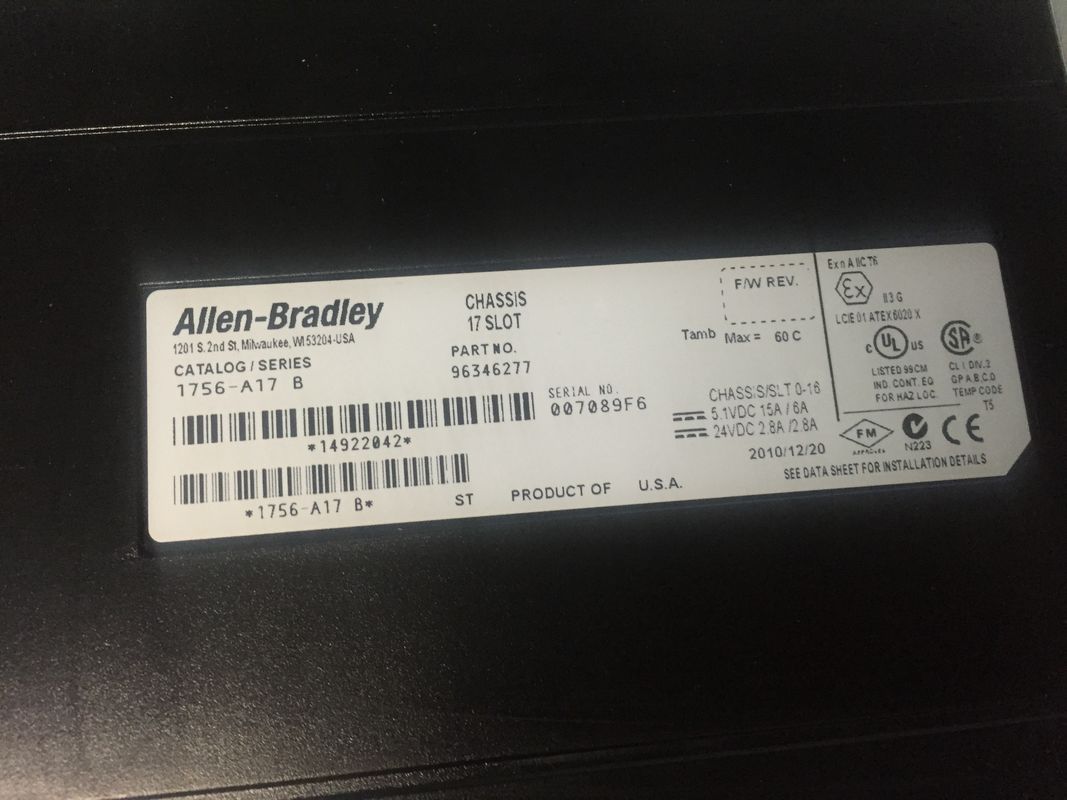

  部品番号/カタログNO 1756-A17
  シリーズControlLogix
  モジュールのタイプ シャーシ
  パネルの台紙の取付け
  ワイヤー サイズの機能地球の地面- 8.3 mm2の（8 AWG）固体か座礁させた銅線は90 °Cで90 °Cで評価した（194 °F）かより大きい保護地球の地面- 2.1 mm2の（14 AWG）固体か座礁させた銅線評価した（194 °F）かより大きい
  スロット17
  電力損失（最高の） 6ワット
  次元30のx 36のx 8インチ
  重量4.8のポンド（2.2キログラム）
  エンクロージャは開く
  バックプレーンの流れ（DC 5ボルトの） 10のamps
  バックプレーンの流れ（DC 24ボルトの） 2.8 Amps
  UPC 10612598129291

他の優秀なプロダクト

ControlLogixシリーズ シャーシ モジュール1756-A17について

アレン ブラッドリー1756-A17はControlLogixの部品である。これはプロセッサ、入力/出力モジュール、専門モジュールを含むControlLogixモジュールを取付け、パートナー モジュールを取囲むのに使用されている17スロット シャーシである。

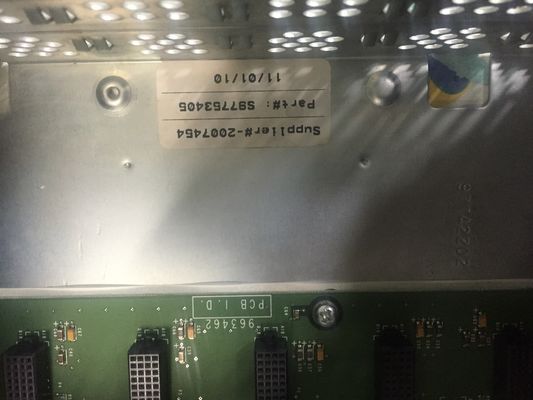

1756-A17は埋め込まれた電子回路部品を通してバス力の内部モジュールの関係そして配分を可能にするために必要なバックプレーンの関係を含むモジュール ハウジングを提供し、シャーシに土台スロットを提供した。それに1.5 A @ 1.2VDCのパワー消費量がある;4A/4A @ 3.3 VDC;15 A/6 A @ 15 A/6 Aおよび2.8 A/2.8 A @ 24VDC。

1756-A17は横の土台だけを支え、76.2 x 91.4 x 20.3 cm （30 x 36 x 8 inに。）の最低のキャビネット サイズか利用可能空間を要求する。提供された10の取付けタブは便利で、速い取付けのためのエンクロージャのsubpanelに直接パネル取り付けを可能にする。このシャーシは2.20 kg （4.8 lb）の重量を量る。

ControlLogixの近くのシャーシが付いている土台1756-A17のシャーシが、特定の空き容量電源（左側）の幅と10.2 cm （4.0 inに。）である時、電源（右側）の幅と7.7 cm （3.0 inに。）、15.3 cm （6.0 inに。）上の整理および5.1 cm （2.0 inに。）の歯底のすきま。

1756-A17は3つのシャーシの修正で利用でき、とりわけ、シリーズA、B、C. Series Cはとりわけ改良されたスロット指針、換気、より堅い土台タブ、パネルの基づいていることへ終了のためのタブそして付加的な地上ねじを取付けるための余分穴を提供する。

1756-A17標準的なシャーシはSOEの適用のための固有のタイム押す機能を含んでいる。シャーシのバックプレーンはシャーシ内のモジュールのそれぞれにモジュール間の高速通信路の提供によって力を配る。それは報告の1492の配線IFMかRTBがすべての分野側の配線を接続するように要求する。1756-A17標準的なシャーシはRIUPの特徴を容易な維持に与える。取り替えの間違いを防ぐために、それはまた電子調整を提供する。あらゆるシステムまたは分野の側面の失敗の場合には、広範囲の診断機能は欠陥の識別を助ける。それは密集している、費用効果が大きい、および容易にPanelViewオペレータのような項目と互換性がある。
