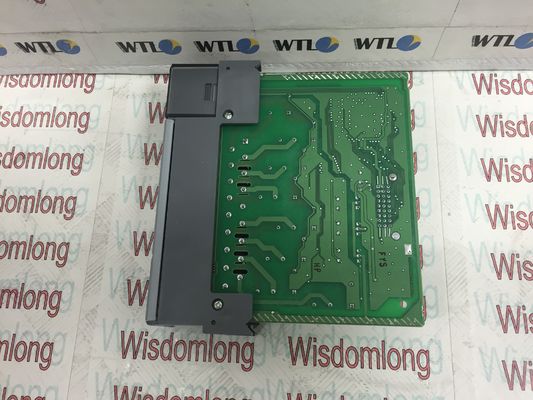

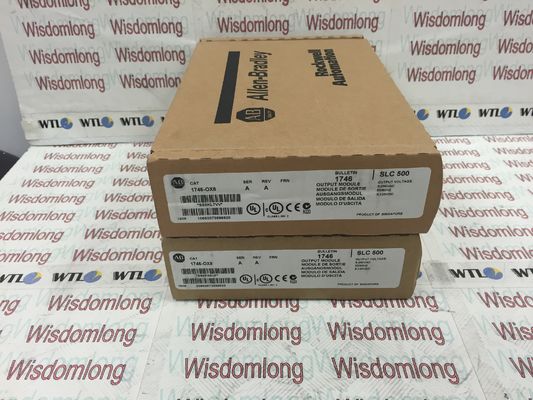

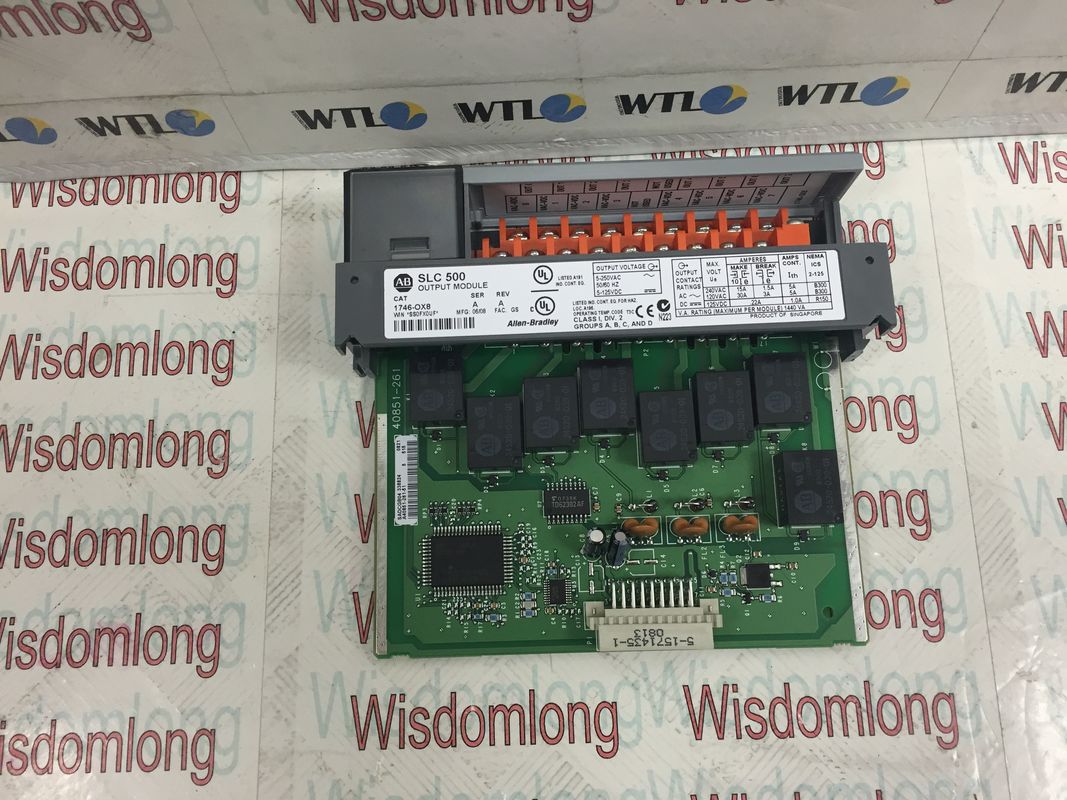

アレン ブラッドリー8はSLC 500デジタルの接触の出力モジュール1746-OX8を出力する

AB 8 出力 SLC 500 デジタル接点出力モジュール 1746-OX8

デジタル接点出力モジュール 1746-OX8 の仕様
メーカー ロックウェル・オートメーション
ブランド アレン・ブラッドリー
品番/カタログNo.1746-OX8
シリーズ SLC 500
モジュールタイプ デジタル接点出力モジュール
動作電圧 5 ～ 265 ボルト AC または 5 ～ 125 ボルト DC
出力 8
出力タイプ NO リレー接点
電流/出力 (120 VAC) 3 アンペア
電流/出力 (24VDC) 1.2 アンペア
バックプレーン電流 85 ～ 90 ミリアンペア
アプリケーション 個別に絶縁された大電流リレー
ステップ応答 60 ミリ秒イン、2.5 ミリ秒アウト
動作衝撃 10g
UPC 10662073896620

その他の優れた製品

デジタル接点出力モジュール 1746-OX8 について

AB 1746-OX8 は、SLC 500 デジタル I/O モジュールです。この出力モジュールには、個別に絶縁された 8 つの高電流リレー接点出力が付属しています。また、120 ボルト AC で最大 30 A のメークとブレーク、240 V AC で最大 15 A のメークと 1.5 A のリレー接点定格を持つ NO リレー出力モジュールです。両方の AC 電圧の連続 5 A で、モジュールは 3600 VA のメイクと 360 VA のブレークを持ちます。DC 電圧の場合、最大開閉は 125 ボルト DC でそれぞれ 0.22 A、24 ボルト DC でそれぞれ 1.2 A です。125 ボルト DC での連続 1 A と 24 ボルト DC での 2 A には、それぞれ 28 VA のメークとブレークがあります。このモジュールでは、ステータス インジケータを使用できます。シャーシに搭載可能で、筐体は開放型です。モジュールの取り付けおよび取り外しは、シャーシに電源が供給されていないときにのみ行う必要があります。

120 ボルト AC で 3 A の出力電流と 24 ボルト DC で 1.2 A の出力電流があります。このモジュールの動作電圧範囲は、AC 5 ～ 125 V および DC 5 ～ 265 V です。5 ボルト DC でのバックプレーンの消費電流は 0.085 A で、24 ボルト DC では 0.090 A です。また、オフとオンの両方で最大 10 ミリ秒の抵抗性負荷信号遅延があります。このモジュールの最小負荷電流は 5 ボルト DC で 10 mA であり、最大オフ状態リークは 0 mA です。モジュールあたりの連続電流は 1440 VA に制限する必要があることに注意してください。このモジュールは、NEMA 規格 ICS 2 ～ 230 のノイズ耐性と、I/O 端子と制御ロジック間の 1500 ボルトの電気光学絶縁を備えています。このモジュールの動作温度範囲、特にシステム周囲の空気の温度範囲は摂氏 0 ～ 60 度で、保管温度範囲は摂氏 -40 ～ 85 度です。その動作時の振動は、5 ～ 57 ヘルツで最大 0.015 インチの変位と、57 ～ 2000 ヘルツで 2.5 g の加速度です。このモジュールの動作時の衝撃は 10 g です。1746-OX8 モジュールの熱放散はポイントあたり 0.825 ワット、最小放散は 2.590 ワット、合計放散は 8.60 ワットです。
