産業用システム用DS3800HSQD補助インターフェースパネル

製品説明:DS3800HSQD

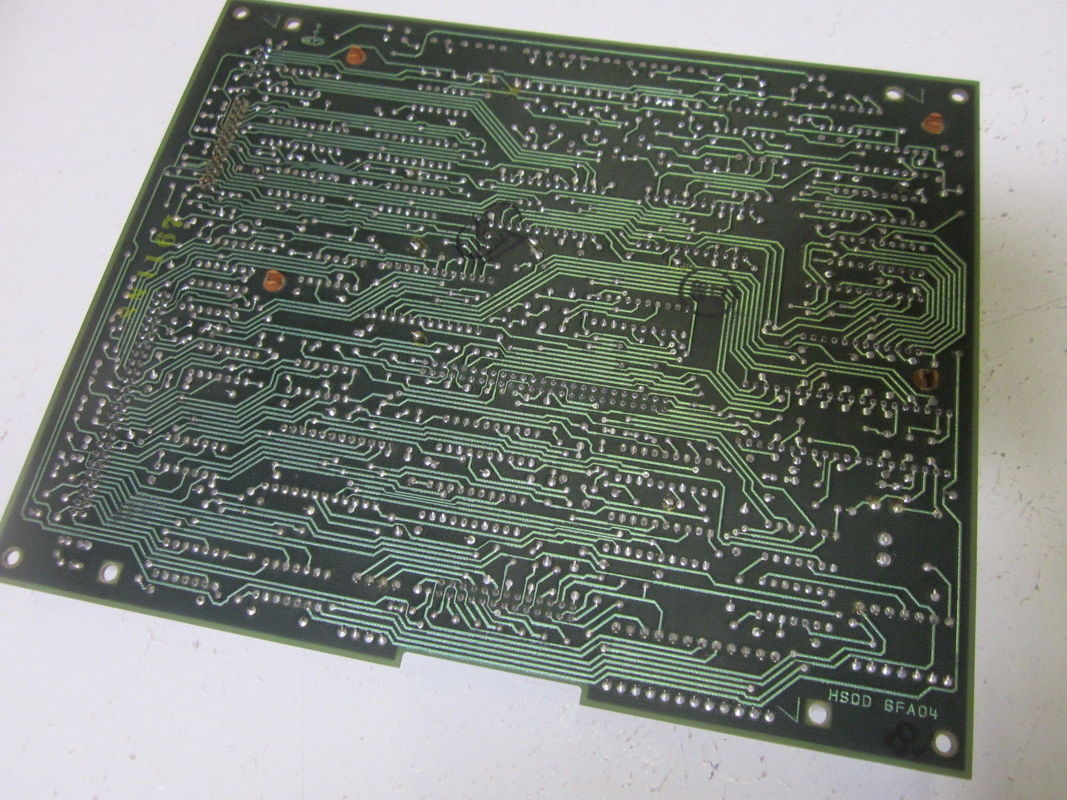

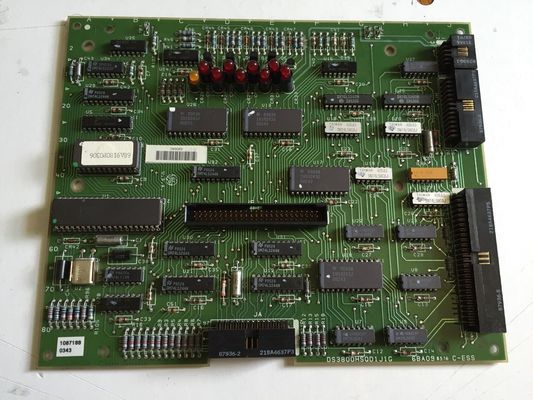

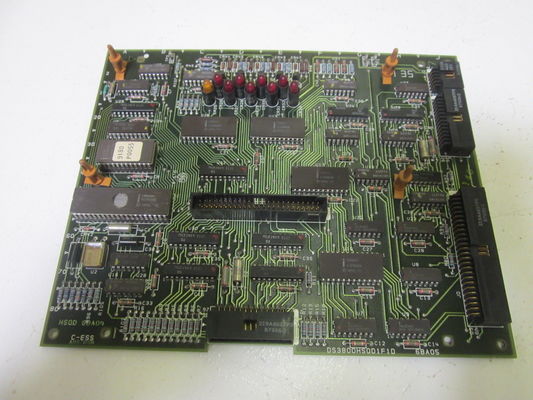

• 基板レイアウトとコンポーネント: DS3800HSQD は、機能を最適化するために複数のコネクタとコンポーネントが戦略的に配置された、よく構造化されたレイアウトを備えています。ボードの各コーナーには取り付け穴があり、ネジを使用してドライブに簡単かつ確実に取り付けることができます。この設計により、振動や機械的外乱のある環境でも、動作中にボードが所定の位置にしっかりと留まることが保証されます。

コアコンポーネントとその機能

• プロセッサー: DS3800HSQD の中心となるのは 32 ビットのマイクロプロセッサです。この強力な処理ユニットは、さまざまなセンサーからの入力信号の処理、制御アルゴリズムの実行、他のデバイスとの通信の管理など、幅広いタスクの実行を担当します。 32 ビット アーキテクチャにより、比較的高速かつ十分な精度でデータを処理できるため、複雑な制御および監視要件をリアルタイムで処理できます。
• メモリ: ボードには 128MB のランダム アクセス メモリ (RAM) と 256MB のフラッシュ メモリが搭載されています。 RAM は、センサーの読み取り値、中間計算結果、制御アルゴリズムで使用される変数など、マイクロプロセッサが現在処理しているデータの一時記憶域として機能します。一方、フラッシュ メモリは、ボードのファームウェア、構成設定、および電源がオフになっても保持する必要があるその他の重要なデータのための不揮発性ストレージを提供します。このメモリ タイプの組み合わせにより、スムーズな動作と、さまざまなアプリケーションに必要な情報を保存および呼び出しできる機能が保証されます。

入出力 (I/O) 機能

• アナログ入力と出力: DS3800HSQD は、アナログ入出力をはじめとするさまざまな I/O インターフェイスを提供します。アナログ入力チャンネルは、0 ～ 20mA、4 ～ 20mA、0 ～ 10V など、産業用アプリケーションで一般的に使用されるさまざまな信号タイプを受け入れるように設計されています。 16 ビットの高いアナログ入力分解能により、これらのアナログ信号の非常に小さな変動も正確に検出してデジタル化できます。この精度は、温度、圧力、流量などのパラメータの正確な測定が必要なアプリケーションにとって非常に重要です。

• デジタル入出力: アナログ I/O に加えて、このボードにはデジタル入出力チャンネルも備えています。デジタル入力は、スイッチ、リミットセンサー、デジタルエンコーダーなどのデバイスからバイナリ信号を受信するために使用されます。これらの信号は、ドアが開いているか閉じているか、モーターが特定の位置に到達したかなど、特定のコンポーネントまたはイベントのステータスを示すことができます。一方、デジタル出力は、リレー、表示灯、デジタル ディスプレイなどのコンポーネントの制御に使用でき、システム内で簡単なオン/オフまたはバイナリ制御アクションが可能になります。

通信インターフェース

• プロトコルのサポート: DS3800HSQD は、EtherCAT、Profinet、EtherNet/IP などの複数の最新の通信プロトコルをサポートするように設計されています。これらのプロトコルは産業オートメーションで広く使用されており、ネットワーク環境内のボードと他のデバイス間のシームレスなデータ交換を可能にします。たとえば、EtherCAT は高速かつ正確なリアルタイム通信機能で知られており、同期モーション コントロール システムなど、迅速かつ正確なデータ転送が不可欠なアプリケーションに最適です。

動作特性

• 応答時間: DS3800HSQD の注目すべき機能の 1 つは、1ms 未満の高速応答時間です。この短い応答時間により、入力信号の変化や制御システムからのコマンドに即座に反応できます。高速製造プロセスや、センサーのフィードバックに基づいた即時の是正措置が必要なシステム (発電所の緊急停止システムなど) など、リアルタイム制御が重要なアプリケーションでは、この迅速な応答機能により、ボードが効果的に運用全体の安定性と安全性の維持に貢献します。
• 温度範囲: ボードは、-33°C ～ 56°C の比較的広い温度範囲で動作するように設計されています。この幅広い温度耐性により、寒い屋外設置 (寒冷地域の変電所など) から高温多湿の屋内環境 (産業プロセスで熱が発生する工場など) まで、さまざまな産業環境で確実に機能します。冬季の極寒にさらされても、重機の稼働中に高温にさらされても、DS3800HSQD は性能を維持し、重大な低下を引き起こすことなく制御および監視機能を実行し続けることができます。

全体的なシステム統合と互換性

• Mark IV 制御システム内: GE Mark IV 制御システムの一部として、DS3800HSQD はシステムの他のコンポーネントと調和して動作するように設計されています。 Mark IV アーキテクチャ内の他のボード、コントローラ、およびモジュールと通信およびデータを交換できるため、包括的で調整された制御アプローチが可能になります。たとえば、中央コントローラーから設定値を受信し、接続されたデバイスまたはプロセスの実際のステータスに関するフィードバックを提供することで、閉ループ制御戦略を効果的に実装できます。
• 外部システムの統合: Mark IV システム内での互換性を超えて、ボードは複数の通信プロトコルをサポートしているため、外部システムとの統合も容易になります。他の産業オートメーション システム、監視制御およびデータ収集 (SCADA) システム、またはエンタープライズ レベルの管理プラットフォームとインターフェイスできます。これにより、シームレスなデータ共有が可能になり、一元的な場所からの産業プロセスの広範な監視と制御が可能になり、全体的な運用効率と最適化に貢献します。

特徴:DS3800HSQD

• 強力な 32 ビット マイクロプロセッサ:
  • 効率的なデータ処理: DS3800HSQD のコアとなる 32 ビット マイクロプロセッサにより、複雑な計算タスクを処理し、大量のデータを高効率で管理できます。複数のセンサーからの受信信号を同時に処理し、複雑な制御アルゴリズムをリアルタイムで実行し、他のさまざまなデバイスとの通信を調整できます。この処理能力は、自動化された製造プロセスや発電システムの調整など、迅速な意思決定と正確な制御動作が必要なアプリケーションに不可欠です。
  • 多彩な操作性: マイクロプロセッサのアーキテクチャにより、幅広いソフトウェア アプリケーションとカスタマイズが可能になります。さまざまな動作モードをサポートし、さまざまな制御戦略に適応し、制御システムの将来のアップグレードや変更に対応できます。ロボット システム用の高度なモーション制御アルゴリズムを実装する場合でも、発電所内のエネルギー フローを管理する場合でも、32 ビット マイクロプロセッサは必要な計算バックボーンを提供します。

• 十分なメモリ容量

• 128MB RAM:
  • 一時的なデータストレージ: 128MB のランダム アクセス メモリ (RAM) は、マイクロプロセッサがアクティブに動作しているデータを保存するための重要なバッファとして機能します。センサーの読み取り値、中間計算結果、制御アルゴリズムで使用される変数を保持できます。この十分な RAM により、大量のデータを扱う場合や、複数の値を一時的に保存する必要がある複雑な計算を実行する場合でも、スムーズで効率的な操作が可能になります。たとえば、多数の温度、圧力、流量センサーが継続的にデータを提供するプロセス制御アプリケーションでは、RAM により、マイクロプロセッサーが遅延なくこれらの値にアクセスして処理できることが保証されます。
  • 高速データアクセス: RAM は高速な読み取りおよび書き込みアクセス時間を提供し、マイクロプロセッサが必要に応じてデータを迅速に取得および更新できるようにします。この迅速なアクセスは、入力信号のタイムリーな処理と出力コマンドの生成がデータに迅速にアクセスできるかどうかに依存するリアルタイム制御システムにとって不可欠です。
• 256MB フラッシュメモリ:
  • 不揮発性ストレージ: 256MB のフラッシュ メモリは、電源がオフになっても保持する必要がある重要な情報を保存する信頼性の高い手段を提供します。これには、ボードの動作のためのコア ソフトウェア命令とアプリケーション固有の構成設定が含まれるボードのファームウェアが含まれます。たとえば、さまざまな生産工程で特定の制御パラメータが必要となる製造セットアップでは、これらのパラメータをフラッシュ メモリに保存し、必要なときに簡単に呼び出すことができます。
  • ファームウェアのアップデートとカスタマイズ: フラッシュ メモリによりファームウェアのアップデートが簡単になり、ユーザーは DS3800HSQD の機能を長期にわたって強化できます。また、ユーザー定義の制御アルゴリズムやアプリケーション固有のソフトウェアをアップロードすることで、ボードの動作をカスタマイズするためのプラットフォームも提供します。この柔軟性により、ボードは進化する産業要件と技術の進歩に確実に適応できます。

• 多彩な入出力 (I/O) オプション

• アナログ入力:
  • 高解像度信号の取得: 16 ビットのアナログ入力解像度を備えたこのボードは、アナログ信号の非常に微細な変化を正確に検出してデジタル化できます。これは、温度、圧力、流量などのパラメータの正確な測定が不可欠なアプリケーションにとって非常に重要です。たとえば、わずかな温度変化が製品の品質に大きな影響を与える可能性がある化学製造プロセスでは、高分解能アナログ入力がこれらの微妙な変化を捕捉し、制御システムが情報に基づいた意思決定を行うための正確なデータを提供できます。
  • 複数の信号タイプ: DS3800HSQD は、0 ～ 20mA、4 ～ 20mA、0 ～ 10V などのさまざまなアナログ信号タイプを受け入れます。この多用途性により、異なる出力信号形式を使用する幅広い産業用センサーとのインターフェースが可能になります。 4 ～ 20mA 出力の温度センサーであっても、0 ～ 10V 信号を提供する圧力センサーであっても、ボードはこれらのセンサーとシームレスに統合し、必要なデータを取得できます。
• アナログ出力:
  • 正確なアクチュエータ制御: アナログ出力チャネルにより、ボードは電圧または電流の形式で制御信号を生成し、バルブ、モーター、または動作にアナログ入力を必要とするその他のデバイスなどのアクチュエーターを駆動できます。これにより、これらのアクチュエータの位置、速度、またはその他の特性を正確に制御できるようになります。たとえば、暖房、換気、空調 (HVAC) システムでは、ボードはアナログ出力を使用して、温度と湿度の読み取り値に基づいてダンパーの開閉やファンの速度を制御できます。
  • 出力信号の柔軟性: 異なる電圧および電流範囲を出力できるため、ユーザーはさまざまなアクチュエータの要件に柔軟に対応できます。これにより、さまざまな産業機器との互換性が確保され、さまざまなアプリケーション シナリオでの正確な制御が可能になります。
• デジタル入力:
  • バイナリ信号受信: DS3800HSQD のデジタル入力は、スイッチ、リミット センサー、デジタル エンコーダーなどのデバイスからバイナリ信号を受信するように設計されています。これらの信号は、コンベア ベルトが動いているかどうか、機械が特定の位置に到達したかどうかなど、コンポーネントやイベントのステータスに関する単純だが重要な情報を伝達できます。これにより、制御システムはそれに応じて反応し、これらの個別のステータス更新に基づいて決定を下すことができます。
  • 入力保護と調整: デジタル入力チャンネルには、さまざまな電圧レベルを処理し、電気ノイズや過渡スパイクによる損傷を防ぐために、適切な保護および信号調整回路が装備されています。これにより、電気ノイズの多い産業環境でも信頼性の高い動作が保証されます。
• デジタル出力:
  • バイナリ制御アクション: デジタル出力により、ボードはリレー、インジケーターライト、デジタルディスプレイなどのコンポーネントを制御できます。これにより、システム内で簡単なオン/オフまたはバイナリ制御アクションが可能になります。たとえば、緊急停止システムでは、デジタル出力を使用して、安全状態が検出されたときに重要な機械への電力を遮断するリレーをトリガーすることができ、事故を防ぐために動作を迅速かつ確実に停止する手段を提供します。
  • 負荷駆動能力: デジタル出力チャンネルには、さまざまな外部デバイスをアクティブにするのに十分な電流および電圧駆動能力があります。これにより、ほとんどの場合、追加の外部増幅やバッファリングを必要とせずに、さまざまな種類の産業用コンポーネントを効果的に制御できるようになります。

• 複数の通信プロトコルのサポート

• EtherCAT:
  • 高速リアルタイム通信: EtherCAT は、高速かつ正確なリアルタイム通信を提供する能力で知られています。 DS3800HSQD の EtherCAT サポートにより、ネットワーク環境内の他のデバイスとデータを迅速に交換できるため、迅速かつ正確なデータ転送が不可欠なアプリケーションに最適です。たとえば、産業用ロボットの同期モーション制御システムや高速パッケージング ラインでは、EtherCAT により複数のモーション軸間のシームレスな調整が可能になり、すべてのコンポーネントが完全に同期して動作することが保証されます。
  • ネットワークトポロジの柔軟性: EtherCAT は、リニア、ツリー、スター構成などのさまざまなネットワーク トポロジをサポートします。この柔軟性により、設置が容易になり、さまざまな産業用レイアウトや機器配置に適応できます。また、複数のノードを含む複雑な制御ネットワークの作成も可能になり、大規模な産業オートメーション プロジェクトに拡張性を提供します。
• プロフィネット:
  • 業界の互換性: Profinet はファクトリーオートメーションで広く使用されており、多種多様な産業用デバイスとの優れた互換性を提供します。 DS3800HSQD は Profinet をサポートしているため、このプロトコルに準拠するさまざまなメーカーのプログラマブル ロジック コントローラー (PLC)、センサー、アクチュエーターと簡単に統合できます。この相互運用性により、システム統合が簡素化され、包括的で異種混合の産業用制御システムの作成が可能になります。
  • 診断および構成機能: Profinet には、ネットワークの管理性を向上させる診断機能と構成機能が組み込まれています。ボードはこれらの機能を利用して、接続ステータスに関する詳細情報を提供し、ネットワーク内のエラーを検出し、中央制御ポイントから簡単に構成を変更できるようにします。これは、制御システム全体の信頼性を維持し、パフォーマンスを最適化するのに役立ちます。
• イーサネット/IP:
  • イーサネットベースの統合: EtherNet/IP は、産業用デバイスを Ethernet ベースのインフラストラクチャに統合するための一般的な選択肢です。 DS3800HSQD は EtherNet/IP をサポートしているため、既存のイーサネット ネットワーク上の他のデバイスと通信できるため、産業環境内の異なるシステム間でのシームレスなデータ共有と対話が容易になります。これは、より広範な監視と制御を目的として、エンタープライズ レベルの管理プラットフォームまたは監視制御およびデータ収集 (SCADA) システムに接続する場合に特に役立ちます。
  • 標準化されたコミュニケーション: EtherNet/IP は標準化された通信プロトコルに従っており、実装が容易で、幅広いデバイスやソフトウェア アプリケーションとの互換性が確保されています。これにより、統合プロセスが簡素化され、産業用制御システムのさまざまなコンポーネント間の通信リンクのセットアップと維持の複雑さが軽減されます。

• 迅速な応答時間

• 1ms未満の応答時間:
  • リアルタイム制御機能: DS3800HSQD の応答時間は 1ms 未満なので、入力信号の変化や制御システムからのコマンドに即座に反応できます。ロボットアームの正確な位置決めや生産設備の迅速な調整が必要な高速製造プロセスなど、リアルタイム制御が重要なアプリケーションでは、この迅速な応答により、ボードが製品の安定性と安全性の維持に効果的に貢献できます。全体的な操作。
  • イベント駆動型の操作: 応答時間が速いため、ボードはイベント駆動型のシナリオを効率的に処理できます。たとえば、発電所の緊急停止システムでは、重要なセンサーが異常な状態を検出した場合、DS3800HSQD は必要な制御アクションを迅速にトリガーし、さらなる損傷や危険を防ぐことができます。すべてミリ秒以内です。

• 広い温度範囲

• -33°C ～ 56°C 動作温度:
  • 過酷な環境における信頼性: DS3800HSQD は、この比較的広い温度範囲内で動作できるため、寒い屋外の設置から高温多湿の屋内の設定まで、さまざまな産業環境に適しています。北極の石油掘削装置の氷点下の環境であっても、産業プロセスで熱が発生するうだるような工場のフロアであっても、ボードはパフォーマンスを維持し、大幅な低下を引き起こすことなく制御および監視機能を実行し続けることができます。
  • ダウンタイムの削減: この温度許容差により、温度関連の問題によるボードの誤動作のリスクが最小限に抑えられ、それによってダウンタイムとメンテナンスのコストが削減されます。これにより、DS3800HSQD に依存する産業プロセスは、困難な環境条件に直面しても継続的に稼働できることが保証されます。

• モジュール式で柔軟な設計

• モジュール式 I/O 構成:
  • カスタマイズ: DS3800HSQD のモジュール設計により、特定のアプリケーション要件に応じて I/O モジュールを柔軟に構成できます。ユーザーは、制御システムのニーズに応じて、追加のアナログ入力または出力モジュール、デジタル入力または出力モジュールなど、さまざまなタイプの I/O モジュールを追加または削除することを選択できます。このカスタマイズ機能により、単純なプロセス制御セットアップから複雑な自動製造システムに至るまで、幅広い産業用途に合わせてボードを調整できます。
  • スケーラビリティ: 産業プロセスが進化または拡大するにつれて、モジュール設計により制御システムの拡張が容易になります。新しい I/O モジュールを統合して追加のセンサーやアクチュエーターに対応できるため、ボード全体を交換することなくシームレスなアップグレードが可能になります。これにより、コストが節約されるだけでなく、産業オートメーション プロジェクトに将来性のあるソリューションも提供されます。
• 簡単なインストールと統合:
  • 取り付けオプション: 各コーナーに取り付け穴を備えたボードの設計により、ドライブまたは機器エンクロージャ内への取り付けが簡単になります。ネジでしっかりと固定できるので、作業時の安定性が確保されています。この簡単なインストール プロセスにより、セットアップ時間が短縮され、インストール エラーの可能性が最小限に抑えられます。
  • 互換性: DS3800HSQD は、サポートされている通信プロトコルを通じて、Mark IV 制御システムの他のコンポーネントや外部システムとうまく統合できるように設計されています。この互換性により、既存の産業用制御アーキテクチャに簡単に組み込むことができ、オートメーション エコシステム内の他のデバイスやシステムとのスムーズな移行と統合が容易になります。

技術パラメータ:DS3800HSQD

• プロセッサー:
  • タイプ: 32ビットマイクロプロセッサ。
  • 関数: このプロセッサは、制御アルゴリズムの実行、入出力信号の管理、他のデバイスとの通信の促進など、すべてのデータ処理タスクを処理するための中央処理装置として機能します。 32 ビット アーキテクチャは、複雑なリアルタイム操作を効率的に処理するために必要な計算能力を提供します。
• メモリ:
  • ラム: 128MB のランダム アクセス メモリ (RAM)。これは、センサーの読み取り値、中間計算結果、制御アルゴリズムで使用される変数など、マイクロプロセッサがアクティブに処理しているデータを一時的に保存するために使用されます。比較的大容量の RAM により、大量のデータを処理したり、複数の値を一時的に保存する必要がある複雑な計算を実行したりする場合でも、スムーズな操作が保証されます。
  • フラッシュメモリ：256MBのフラッシュメモリ。この不揮発性ストレージは、ボードのファームウェアを保持するために使用されます。ファームウェアには、その動作のためのコア ソフトウェア命令とアプリケーション固有の構成設定が含まれています。これにより、ファームウェアのアップデートとカスタマイズが容易になり、ユーザーは時間の経過とともに DS3800HSQD の機能を強化したり、特定の産業要件に適応したりすることができます。

入出力（I/O）特性

• アナログ入力:
  • チャンネル数: 特定の構成によって異なりますが、通常は複数のアナログ入力信号に同時に対応するために複数のチャネルを提供します。
  • 受け入れられる信号の種類: 0 ～ 20mA、4 ～ 20mA、0 ～ 10V などの一般的な工業用アナログ信号タイプをサポートします。この多用途性により、温度センサー (電流出力に 4 ～ 20mA を使用する場合がある)、圧力センサー (0 ～ 10V の電圧出力) など、さまざまな出力信号形式を使用する幅広いセンサーとインターフェースすることができます。
  • 解決: 16 ビットのアナログ入力解像度。この高い解像度により、ボードは入力アナログ信号の非常に微細な変化を正確に検出してデジタル化できます。たとえば、電圧信号または電流信号の小さな変化を区別できます。これは、産業用途で温度、圧力、流量などのパラメータを正確に測定するために重要です。
  • 入力インピーダンス: 接続されたセンサーの要件に一致するように最適化されており、センサー出力に重大な負荷の影響を与えることなく正確な信号を取得します。
• アナログ出力:
  • チャンネル数: アナログ入力と同様に、構成に応じて、アナログ出力信号の生成に使用できるチャネルが複数あります。
  • 出力信号範囲: 特定の範囲内の電圧または電流信号を出力でき、通常はさまざまなアクチュエータを駆動するように設計されています。たとえば、バルブの位置制御に適した範囲の電圧信号 (0 ～ 10V など) や、モーターの駆動に適した範囲の電流信号 (0 ～ 20mA など) を出力できる場合があります。特定の範囲は、動作にアナログ入力を必要とするさまざまなタイプの産業機器と互換性があるように構成されています。
  • 解決: アナログ出力の解像度も定義されており、生成された信号を正確に制御できます。これにより、ボードに実装された制御アルゴリズムに基づいて、アクチュエータの位置やその他の制御パラメータを正確に調整できます。
• デジタル入力:
  • チャンネル数: 外部デバイスからバイナリ信号を受信するために複数のデジタル入力チャンネルが提供されます。
  • 入力電圧レベル: 標準デジタル ロジック電圧レベルと互換性があり、通常、TTL (トランジスタ-トランジスタ ロジック) または CMOS (相補型金属酸化膜半導体) ロジックの 0 ～ 5V など、産業用デジタル回路で一般的に使用される範囲内の電圧を処理できます。特定の電圧範囲は、さまざまなデジタル センサー、スイッチ、エンコーダーと接続できるように設計されています。
  • 入力保護: 電気ノイズ、過渡スパイク、過電圧状態から保護する保護回路を搭載しています。これにより、近くの機械や電気機器からの干渉がある可能性のある、電気ノイズの多い産業環境でも信頼性の高い動作が保証されます。
• デジタル出力:
  • チャンネル数: 外部コンポーネントを制御するために複数のデジタル出力チャンネルが利用可能です。
  • 出力電圧および電流定格: デジタル出力チャンネルには、さまざまなタイプの産業用デバイスを駆動するように設計された特定の電圧および電流機能があります。たとえば、リレー (数ボルトと数ミリアンペアの電流が必要な場合があります)、表示灯 (適切な照明のために適切な電圧と電流)、またはその他のデジタル ディスプレイを作動させるのに十分な電圧と電流を供給できます。電圧と電流の定格は、ほとんどの場合、過剰な外部増幅やバッファリングを必要とせずに、一般的な産業用負荷と互換性があるように設定されています。
  • 出力保護: デジタル入力と同様に、デジタル出力にも、短絡や過電流状態などの電気的障害による損傷を防ぐ保護機能があります。

通信インターフェース

• EtherCAT:
  • プロトコルのサポート: EtherCAT通信プロトコルを完全にサポートします。これにより、ネットワーク環境内の他のEtherCAT対応機器との高速かつ高精度なリアルタイム通信が可能になります。
  • データ転送速度: 複数のデバイスが高速に通信する必要がある同期モーション コントロール システムや産業オートメーション シナリオなど、迅速かつ正確なデータ交換を必要とするアプリケーションに適した高いデータ転送速度を提供します。具体的な転送速度は、ネットワーク構成と接続されたデバイスの機能によって異なりますが、通常はミリ秒以内のリアルタイム操作が可能な範囲内にあります。
  • ネットワーク トポロジのサポート: リニア、ツリー、スター構成などのさまざまなネットワーク トポロジで使用できます。この柔軟性により、さまざまな産業用レイアウトや機器配置に簡単に適応でき、複数のノードを備えた複雑な制御ネットワークの作成が可能になります。
• プロフィネット:
  • プロトコルのサポート: Profinet 通信プロトコルのサポートが組み込まれています。これにより、さまざまなメーカーのプログラマブル ロジック コントローラー (PLC)、センサー、アクチュエーターなど、ファクトリー オートメーションで一般的に使用される他の Profinet 準拠デバイスとのシームレスな統合が可能になります。
  • 診断および構成機能: Profinet が提供する診断および構成機能を利用します。接続ステータスに関する詳細情報を提供し、ネットワーク エラーを検出し、中央制御ポイントから簡単に構成を変更できます。これは、制御システム全体の信頼性を維持し、パフォーマンスを最適化するのに役立ちます。
  • データ転送速度: 一般的なファクトリー オートメーション アプリケーションに適したデータ転送速度を提供し、産業環境内のさまざまなコンポーネント間の効率的な通信を促進します。
• イーサネット/IP:
  • プロトコルのサポート: EtherNet/IP 通信プロトコルをサポートし、既存の Ethernet ネットワーク上の他のデバイスとの統合を可能にします。これは、より広範な監視と制御を目的として、エンタープライズ レベルの管理プラットフォームまたは監視制御およびデータ収集 (SCADA) システムに接続する場合に特に役立ちます。
  • データ転送速度: イーサネットベースの通信規格に準拠したデータ転送速度を提供し、産業環境内の異なるシステム間でのシームレスなデータ共有と対話を可能にします。転送速度は、ネットワーク インフラストラクチャとアプリケーションの要件に基づいて調整できます。

動作パラメータ

• 応答時間: ボードの応答時間は 1ms 未満です。この素早い応答により、入力信号の変化や制御システムからのコマンドに即座に反応することができます。これは、高速製造プロセス、緊急停止システム、またはセンサーのフィードバックに基づいて迅速な調整を行う必要がある状況など、リアルタイム制御が不可欠なアプリケーションにとって非常に重要です。
• 動作温度: DS3800HSQD は、-33°C ～ 56°C の温度範囲内で動作するように設計されています。この幅広い温度許容差により、寒い屋外設置から高温多湿な屋内環境まで、さまざまな産業環境で確実に機能します。これにより、ボードが温度変化による大幅な低下を招くことなく、そのパフォーマンスを維持し、制御および監視機能を実行し続けることが保証されます。
• 電源:
  • 電圧: 特定の DC 電圧範囲 (通常は産業環境で一般的に使用される範囲内) で動作します。たとえば、通常の電源変動に対応する許容変動を含めて、約 24V DC の公称電圧で動作するように設計されている場合があります。
  • 消費電力: 機能とエネルギー効率のバランスがとれた最適化された電力消費プロファイルを備えています。消費電力は、I/O チャネルの負荷、マイクロプロセッサによって実行される処理アクティビティ、通信要件などの要因によって異なります。一般に、すべての動作タスクに十分な電力を供給しながら、発熱を最小限に抑えるように設計されています。

外形寸法と取り付け

• 寸法: ボードには、標準的な産業用エンクロージャおよび取り付けラック内に収まるように設計された特定の物理的寸法があります。たとえば、数インチの範囲の長さ、他のコンポーネントと並べて設置するのに適した幅、適切な熱放散と機械的安定性を考慮した厚さを持たせることができます。正確な寸法は、使用される機器に簡単に統合できるように構成されています。
• 取り付け: 各コーナーまたはエッジに沿って取り付け穴が装備されており、ネジを使用してドライブまたはエンクロージャ内に安全に取り付けることができます。この取り付け設計により、産業環境で一般的な振動や機械的外乱にさらされた場合でも、動作中にボードが所定の位置にしっかりと留まることが保証されます。

アプリケーション:DS3800HSQD

• 自動生産ライン:
  • ロボット制御: 組み立て、溶接、塗装などの作業に使用されるロボット アームを備えた製造施設では、DS3800HSQD が重要な役割を果たします。 32 ビット マイクロプロセッサと高速応答時間 (1ms 未満) により、複雑なモーション コントロール アルゴリズムをリアルタイムで実行できます。このボードは、デジタルおよびアナログ入力を介して、位置エンコーダや力センサーなどのロボット アーム上のセンサーから入力信号を受信できます。このフィードバックに基づいて、アナログおよびデジタル出力を介してロボットの関節の動きを正確に制御し、正確かつスムーズな動作を保証します。たとえば、自動車の組立ラインでは、ロボット アームに高精度で部品をピックアップして配置するよう指示し、生産効率と製品品質を向上させることができます。
  • プロセスの監視と制御: 生産ラインには、継続的な監視と制御が必要なプロセスが多数あります。 DS3800HSQD は、射出成形や化学コーティングなどのプロセスにおける温度、圧力、流量などのパラメーターを測定するセンサーとインターフェース接続できます。その高解像度アナログ入力はこれらのパラメータを正確にキャプチャでき、ボードはその処理機能を使用してコンベアベルトの速度や発熱体の温度などの制御変数を調整し、最適なプロセス条件を維持できます。これは、欠陥を減らし、一貫した製品品質を確保するのに役立ちます。
• CNC加工:
  • 軸制御: 精密な切断、フライス加工、穴あけ作業に使用されるコンピューター数値制御 (CNC) 機械では、DS3800HSQD を使用して複数の軸の動きを制御できます。各軸のリニア エンコーダからの位置フィードバックをデジタル入力を通じて受け取り、32 ビット マイクロプロセッサを使用して必要な調整をリアルタイムで計算します。アナログ出力は機械の切削工具を動かすモーターを駆動し、正確な位置決めとスムーズな操作を可能にします。 EtherCAT などの通信プロトコルのサポートにより、CNC システム内の他のコンポーネントとのシームレスな統合が可能になり、複雑な加工タスクでの異なる軸の同期移動が容易になります。
  • 工具管理: このボードは、CNC 機械の切削工具の監視と管理にも使用できます。工具の磨耗や破損を検出するセンサーから信号を受信し、デジタル出力を使用してアラートをトリガーしたり、必要に応じて工具を自動的に交換したりできます。さらに、加工される材料の種類と工具の現在の状態に基づいて主軸速度と送り速度を制御できるため、加工プロセスが最適化され、工具寿命が延長されます。

エネルギー産業

• 発電:
  • タービン制御: 発電所では、蒸気タービン、ガス タービン、風力タービンのいずれを使用する場合でも、DS3800HSQD はタービンの制御と監視に貢献できます。たとえば、ガス タービン発電所では、アナログ入力を通じてタービン速度、温度、圧力に関連する信号を受信できます。 32 ビット マイクロプロセッサは、制御アルゴリズムを実行して燃料噴射、吸気、その他のパラメータを調整し、出力と効率を最適化します。そのデジタル出力は、燃料バルブやコンプレッサーベーンなどのアクチュエーターを制御できます。風力タービンの用途では、風速と風向のデータに基づいてブレードのピッチ制御を管理し、安定した発電を確保し、タービンを過度の負荷から保護します。
  • グリッドの統合とモニタリング: このボードは、EtherNet/IP や Profinet などの通信プロトコルをサポートしているため、監視制御およびデータ収集 (SCADA) システムおよびグリッド管理プラットフォームとのインターフェースが可能です。発電レベル、タービンのステータス、その他の関連情報に関するリアルタイム データを送電網運営者に送信し、効果的な送電網の統合と負荷分散を促進します。異常な状態が発生した場合には、コントロールセンターと迅速に通信して、出力の低減やタービンの安全な停止などの適切なアクションをトリガーします。
• 再生可能エネルギーシステム:
  • 太陽光発電所: 大規模な太陽光発電 (PV) 発電所では、DS3800HSQD を使用して、ソーラー パネルで生成された DC 電力をグリッド用の AC 電力に変換するインバーターの動作を監視および制御できます。ソーラーパネルの電圧、電流、温度に関連する入力信号を受信し、その処理機能を使用してインバーターの動作を最適化し、電力変換効率を最大化します。このボードは、太陽に追従するようにソーラーパネルの位置を調整する追跡システムなど、太陽光発電所内の他のコンポーネントと通信することもでき、一日を通して最適な太陽光への露出と発電を保証します。
  • エネルギー貯蔵の統合: 再生可能エネルギー システムにおけるエネルギー貯蔵の重要性が高まる中、DS3800HSQD はバッテリー貯蔵システムの管理において役割を果たすことができます。バッテリーの充電状態、電圧、温度を監視し、デジタル出力とアナログ出力を使用して充電および放電プロセスを制御できます。これにより、生産のピーク時に生成された余剰エネルギーを効率的に貯蔵し、必要なときに放出することができ、再生可能エネルギー システム全体の安定性と信頼性が向上します。

運輸業

• 鉄道システム:
  • 列車制御: 最新の鉄道システムでは、DS3800HSQD を列車の制御システムに使用できます。速度計、軸重センサー、ドア位置センサーなど、列車上のさまざまなセンサーからの入力信号を受信できます。このデータに基づいて、ボードは列車の加速、ブレーキ、ドアの開閉などの機能を制御できます。応答時間が速いため、コース上で障害物が検出された場合の急ブレーキなどの緊急事態にも迅速に対応できます。通信プロトコルのサポートにより、異なる車両間および鉄道の中央制御システムとのシームレスな通信が可能になり、調整された運行と安全な走行が可能になります。
  • インフラストラクチャの監視: 鉄道線路沿いでは、このボードは、スイッチ、信号機、線路状態センサーなどのインフラストラクチャ コンポーネントの監視システムの一部として使用できます。これらの要素のステータスに関するデータを収集し、保守および制御センターに伝達することで、予防保守の計画を立て、鉄道ネットワークの円滑な運用を確保することができます。
• 自動車産業:
  • 車両エレクトロニクス: 最新の車両では、DS3800HSQD の機能をさまざまな電子システムに利用できます。たとえば、エンジン コントロール ユニット (ECU) で使用して、燃料噴射、点火時期、排出制御などの機能を管理できます。高分解能アナログ入力は吸気温度、エンジン冷却水温度、排気ガス酸素レベルなどのパラメータを測定でき、デジタル出力は燃料インジェクターや点火プラグなどのコンポーネントを制御できます。さらに、車線逸脱警報、自動緊急ブレーキ、アダプティブクルーズコントロールなどのセンサーの動作制御など、先進運転支援システム（ADAS）に統合することも可能です。
  • 電気自動車の充電: 電気自動車の普及が進むにつれて、DS3800HSQD は充電インフラストラクチャとしての役割を果たすことができます。充電ステーションで使用して、充電プロセスを管理し、充電中の車両のバッテリー状態を監視し、車両の車載充電システムと通信することができます。これにより、バッテリーのニーズと利用可能な電源に基づいて充電電流と電圧を調整し、安全かつ効率的な充電が保証されます。

インフラストラクチャとビル管理

• ビルディングオートメーション:
  • HVAC システム: 暖房、換気、空調 (HVAC) システムでは、DS3800HSQD はさまざまなコンポーネントを制御できます。そのアナログ入力は、建物のさまざまなゾーンから温度および湿度センサーの読み取り値を受信でき、ボードはその処理機能を使用して、アナログおよびデジタル出力を通じてファン、ポンプ、ダンパーの動作を調整できます。たとえば、希望の設定値と実際の室温との温度差に基づいて空調ユニットのファンの速度を調整し、エネルギー消費を最適化しながら快適な室内状態を確保できます。
  • 照明制御: このボードは建物の照明制御にも使用できます。デジタル入力を介して人感センサーや昼光センサーから入力信号を受信し、デジタル出力を使用して照明のオン/オフ状態と調光レベルを制御できます。これにより、自動照明管理が可能になり、必要なとき、必要な場所にのみ光を提供することでエネルギーの無駄を削減します。
• 水と廃水の処理:
  • プロセス制御: 水処理プラントでは、DS3800HSQD は濾過、消毒、化学物質の投与などのプロセスを監視および制御できます。アナログ入力を通じて水流、圧力、品質パラメータ (pH や濁度など) に関連する信号を受信し、その処理機能を使用してポンプ、バルブ、化学供給システムの動作を調整できます。下水処理プラントでは、曝気、汚泥処理、排水モニタリングなどのプロセスを管理し、環境規制の順守と処理施設の効率的な運用を確保します。
  • 遠隔監視: ボードの通信機能により、水および廃水処理プロセスの遠隔監視が可能になります。オペレーターは、SCADA システムまたはその他のリモート監視プラットフォームを介して DS3800HSQD からのリアルタイム データにアクセスできるため、情報に基づいた意思決定を行い、治療プロセスの問題や変更に迅速に対応できます。

カスタマイズ:DS3800HSQD

• 制御アルゴリズムのカスタマイズ:
  • 業界固有の調整: アプリケーションドメインに応じて、DS3800HSQD に実装されている制御アルゴリズムをカスタマイズできます。たとえば、CNC 加工作業などの製造環境では、さまざまな材料の特定の切断要件を考慮して、軸制御のアルゴリズムを微調整できます。送り速度と主軸速度のアルゴリズムは、加工される材料の硬度、使用される切削工具の種類、希望する表面仕上げなどの要素に基づいて調整できます。このカスタマイズにより、最適な加工パフォーマンスと工具寿命が保証されます。
•
  風力タービン制御システムなどの発電用途では、ピッチ制御アルゴリズムを特定の場所の特定の風況やタービン設計に合わせて調整できます。局所的な風速と風向のデータ パターンを組み込んでブレード ピッチをより正確に調整することができ、風速の変化時にタービンにかかる機械的ストレスを最小限に抑えながら発電量を最大化できます。
• プロセスの統合: DS3800HSQD が大規模システムの一部である産業プロセスでは、ソフトウェアをカスタマイズして他のプロセスとシームレスに統合できます。たとえば、複数の反応が連続して行われる化学製造プラントでは、ボードの制御ソフトウェアをプログラムして、他のプロセス制御システムと通信して調整することができます。上流の反応の進行に関連する信号を受信し、それに応じて出力制御信号を調整して、生産プロセス全体を最適化できます。これには、化学反応の動力学と要件に基づいてポンプ、バルブ、撹拌機の動作を同期させることが含まれる場合があります。
• 障害の検出と処理: ソフトウェアは、カスタマイズされた方法で特定の障害を検出して対応するように構成できます。さまざまなアプリケーションには、固有の障害モードと重要なコンポーネントがあります。 HVAC 制御に DS3800HSQD を使用するビルディング オートメーション システムでは、エア フィルターの詰まりや温度センサーの誤動作などの特定の問題を監視するようにソフトウェアをプログラムできます。 HVAC システムを調整しようとしても異常な温度測定値が続く場合、ソフトウェアは保守担当者に警告を発し、問題の考えられる場所 (特定のゾーンのセンサーなど) を示し、センサーの交換などの潜在的な修正措置を提案します。またはそのエリアの空気循環をチェックします。
•
  自動車エンジン制御ユニットのアプリケーションでは、さまざまなエンジンの誤動作に対処するためにファームウェアをカスタマイズできます。たとえば、酸素センサーが燃料混合物の問題を示す異常な排気ガス組成を検出した場合、ソフトウェアは燃料噴射パルス幅を調整したり、問題をさらに調査するための診断ルーチンをトリガーしたりするなど、特定の修正戦略を実行できます。
• 通信プロトコルのカスタマイズ: 異なる通信プロトコルを使用する既存または特殊な産業用制御システムと統合するために、DS3800HSQD のソフトウェアを更新できます。たとえば、製造工場に独自のシリアル プロトコルを介して通信するレガシー機器がある場合、そのプロトコルをサポートするようにボードのファームウェアを変更できます。これにより、DS3800HSQD と古い機器の間のシームレスなデータ交換が可能になり、生産システム全体での継続的な使用と統合が可能になります。
•
  モノのインターネット (IoT) やクラウドベースの監視プラットフォームなどの新興テクノロジーとの接続を目的としたアプリケーションでは、MQTT (メッセージ キュー テレメトリ トランスポート) や RESTful API などのプロトコルで動作するようにソフトウェアを拡張できます。これにより、効率的なリモート監視、データ分析、外部システムからの制御が可能になり、より広範なエンタープライズレベルの管理および最適化戦略とのより適切な統合が可能になります。たとえば、太陽光発電所では、MQTT を使用してリアルタイムのパフォーマンス データをクラウドベースの分析プラットフォームに送信するようにボードをプログラムでき、予知保全とパフォーマンスの最適化が容易になります。

  ハードウェアのカスタマイズ

• 入出力 (I/O) のカスタマイズ:
  • I/Oモジュールの選択: アプリケーションの特定の要件に基づいて、ユーザーは DS3800HSQD 用の I/O モジュールのさまざまな組み合わせを選択できます。たとえば、特定の工業プロセスで、温度、圧力、流量センサーを監視するために多数のアナログ入力が必要だが、デジタル出力は少ない場合、デジタル出力モジュールの数を減らしながらアナログ入力モジュールを追加できます。逆に、複数のアクチュエータの正確なデジタル制御が重要なロボット アームの制御システムでは、より多くのデジタル出力モジュールを組み込むことができます。このモジュラー I/O の選択により、アプリケーションの正確な信号取得と制御のニーズに合わせてボードの機能を最適化することができます。
  • 信号調整と保護: 入力チャンネルは特定の信号調整回路でカスタマイズできます。センサーが電気的にノイズの多い環境に設置されているアプリケーションでは、カスタム フィルターをアナログ入力チャンネルに追加して干渉を除去し、信号品質を向上させることができます。たとえば、軌道センサーが通過する列車からの電磁干渉にさらされる鉄道インフラ監視システムでは、カスタム設計のノッチ フィルターを統合して、特定の周波数のノイズを抑制できます。さらに、強化された保護回路をデジタル入力および出力に追加して、特定の産業環境で発生する可能性のある高電圧過渡現象や電気サージから保護することができます。
  • I/O拡張: DS3800HSQD の標準構成よりも多くの I/O チャネルが必要なアプリケーションの場合は、外部 I/O 拡張ボードを使用できます。これらの拡張ボードをメインボードに接続すると、利用可能なアナログおよびデジタルの入出力の数を増やすことができます。これは、多数のセンサーやアクチュエーターを制御システムに接続する必要がある大規模な産業オートメーション プロジェクトで特に役立ち、コア ボード全体を交換することなく、システムの監視および制御機能をシームレスに拡張できます。
• 電源入力のカスタマイズ: 独自の電源特性を持つ一部の産業環境では、DS3800HSQD の電源入力をカスタマイズできます。たとえば、複雑な電気インフラストラクチャと発電機の使用により、電源に重大な電圧変動や高調波歪みが発生する可能性がある海洋石油プラットフォームでは、高度な電圧調整機能とフィルタリング機能を備えた DC-DC コンバータなどのカスタム電源調整モジュールを使用できます。追加した。これらにより、ボードが安定したクリーンな電力を確実に受け取り、電力サージから保護され、信頼性の高い動作が維持されます。
•
  ソーラー パネルで生成された電力がバッテリーに蓄えられ、電圧レベルがバッテリーの充電状態に応じて変化する遠隔地の太陽光発電サイトでも、同様の電力入力のカスタマイズを行うことができます。昇圧コンバータまたは降圧コンバータを統合して、DS3800HSQD が必要とする適切な電圧範囲に電源を適合させ、特定の電力条件下で最適に動作できるようにすることができます。

  環境要件に基づいたカスタマイズ

• エンクロージャと保護のカスタマイズ:
  • 過酷な環境への適応: 高レベルの塵埃、湿気、化学物質への曝露、または極端な温度など、非常に過酷な産業環境では、DS3800HSQD の物理的エンクロージャをカスタマイズできます。砂嵐がよく起こる砂漠にある発電所では、高効率エアフィルター、密閉ガスケット、内部コンポーネントを清潔に保つ頑丈な外側ケーシングなどの強化された防塵機能を備えたエンクロージャを設計できます。粉塵粒子による研磨効果から保護するために、ボードとそのコンポーネントに特別なコーティングを適用することができます。
•
  化学薬品の飛沫や煙の危険性がある化学処理工場では、ステンレス鋼や特殊なプラスチック複合材など、化学腐食に耐性のある材料で筐体を作ることができます。また、有害物質が内部コンポーネントに到達するのを防ぐために密閉することもでき、爆発性または有害なガスの蓄積を管理するために追加の換気システムを組み込むこともできます。

  北極の石油やガスの探査現場などの寒い環境では、発熱体や断熱材をエンクロージャに追加して、氷点下の温度でも DS3800HSQD が確実に起動して確実に動作するようにすることができます。高温多湿の気候では、ヒートシンク、冷却ファン、液体冷却ソリューション (該当する場合) などの高度な冷却システムを統合して、ボードを最適な動作温度範囲内に維持できます。
• 機械的保護: アプリケーションの機械的環境に応じて、振動、衝撃、衝撃に耐えられるようにエンクロージャを強化できます。たとえば、制御システムが列車の動きによる継続的な振動にさらされる鉄道用途では、基板とその接続部の緩みや損傷を防ぐために、衝撃吸収マウントと堅牢な内部コンポーネントの固定を備えた筐体を設計できます。偶発的な衝撃を引き起こす可能性のある重機を備えた製造工場では、DS3800HSQD を物理的損傷から保護するために、エンクロージャーを厚くして耐久性を高めることができます。

• 特定の業界標準および規制に合わせたカスタマイズ

• コンプライアンスのカスタマイズ:
  • 原子力発電所の要件: 非常に厳しい安全基準と規制基準がある原子力発電所では、DS3800HSQD をカスタマイズしてこれらの特定の要求を満たすことができます。これには、基板のコンポーネントに放射線耐性のある材料を使用すること、原子力条件下での信頼性を確保するための特殊なテストと認証プロセスを受けること、冗長機能やフェイルセーフ機能を実装することが含まれる場合があります。たとえば、業界の高度な安全要件に準拠するために、冗長電源やソフトウェアの複数層のエラー検出と修正を組み込むことができます。さらに、強化された電磁シールドを適用して、核環境における基板の動作に影響を与える可能性のある潜在的な干渉から保護することができます。
  • 航空宇宙および航空規格: 航空宇宙用途では、航空機の運用の重要な性質により、振動耐性、電磁適合性 (EMC)、および信頼性に関する厳しい規制があります。 DS3800HSQD は、これらの要件を満たすようにカスタマイズできます。たとえば、特殊なショック マウントや減衰材料を使用するなど、防振機能を強化するための改造が必要になる場合があります。また、飛行中に信頼性の高い動作を確保するためのシールドやフィルタリング対策など、電磁干渉に対するより優れた保護を備えたボードの設計も可能です。航空機補助電源装置 (APU) アプリケーションでは、DS3800HSQD は、APU と関連システムの安全性と効率を確保するために、品質と性能に関する厳格な航空規格に準拠する必要があります。これには、軽量で信頼性の高いコンポーネントの使用や、航空宇宙産業特有の厳格なテストと認証手順が必要となる場合があります。

サポートとサービス:DS3800HSQD

当社のテクニカル サポート専門家チームが、その他の製品に関するご質問や懸念事項をお手伝いいたします。当社は以下を含む幅広いサービスを提供しています。

- 発生する可能性のある技術的な問題のトラブルシューティング支援

- 製品の機能の使用方法と最適化方法に関するガイダンス

- ソフトウェアのアップデートとアップグレードのサポート

- 欠陥または破損した製品の修理および交換

- 新製品のオンサイト設置およびセットアップ

当社は、お客様がその他の製品を最大限に活用できるよう、迅速かつ効果的なサポートを提供することに尽力しています。お気軽にお問い合わせください。
