ジェネラル・エレクトリック DS3800HPBD 補助インターフェース パネル 究極の産業ツール

製品説明:DS3800HPBD

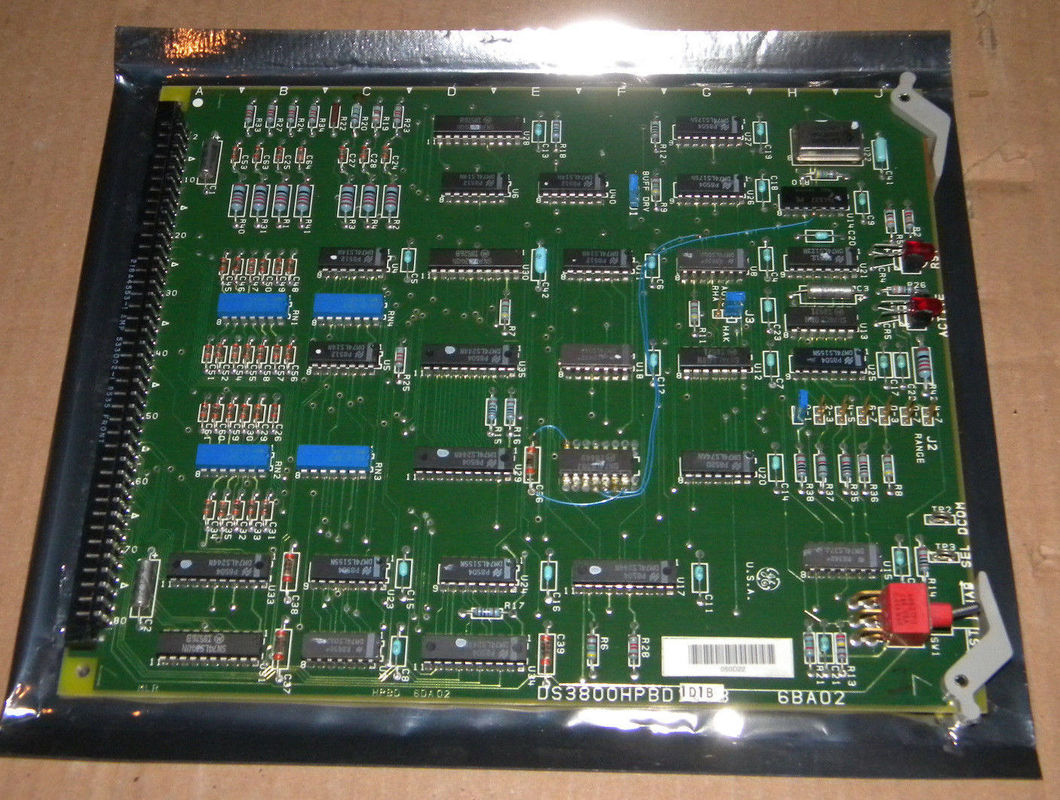

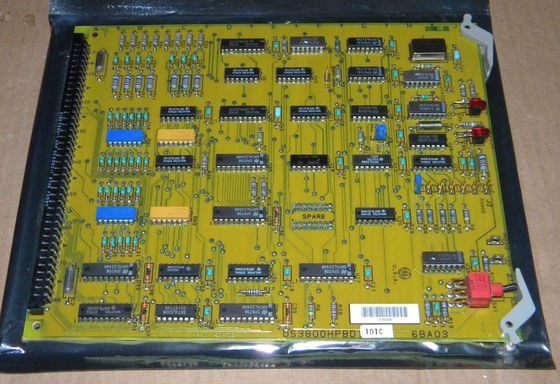

• 基板レイアウトとコンポーネントの配置: DS3800HPBD は、注意深く構成されたレイアウトを備えたプリント基板です。機能を最適化し、効率的な信号処理を促進するために戦略的に配置された多様なコンポーネントが特徴です。基板にはさまざまな電気コンポーネントが収容されており、それぞれが全体の動作において特定の役割を果たします。

• コネクタの種類と特徴: ボードの左端に沿って、大きなメス接続ポートがあります。このポートは、DS3800HPBD を産業用制御システム内の他のコンポーネントに接続するための主要なインターフェイスとして機能し、電気信号とデータの送信を可能にします。このポートの反対側には 2 つの灰色のクリップがあり、制御キャビネット内の指定された位置にボードを固定したり、機械的安定性を高める役割を果たしていると考えられます。

機能的能力

• 並列バッファリング: DS3800HPBD の主な機能の 1 つは、並列バッファとして機能することです。産業用制御システム、特に複数のソースからの複雑なデータを扱うシステムや高速データ転送要件を扱うシステムでは、並列バッファリングが非常に重要です。ボードは、システム内のさまざまなセンサー、コントローラー、またはその他のコンポーネントから並列データ ストリームを受け取ります。これらのデータ ストリームを一時的に保存および管理して、スムーズで一貫したデータ フローを確保し、データの生成または消費の速度の変動によるデータの損失や破損を防ぎます。たとえば、多数のセンサーが温度、圧力、振動などのパラメータに関するデータを同時に提供する蒸気またはガス タービン制御システムでは、DS3800HPBD はこの並列データをバッファリングして、連携した方法でさらなる処理に使用できるようにします。
• デコード関数: ボードは、受信したパラレル データをデコードする役割も果たします。システムで使用される特定のエンコード スキーム (Mark IV Speedtronic シリーズ標準で定義されるか、特定のアプリケーション用にカスタマイズされる) に応じて、DS3800HPBD は受信データを解釈して意味のある情報を抽出します。このデコード プロセスには、エンコードされた信号を実際の物理量を表すデジタル値に変換することが含まれる場合があります (温度センサーからのバイナリ コード化された信号を摂氏での温度読み取り値に変換するなど)。また、他のコンポーネントからの制御信号やステータス情報をデコードすることもできるため、制御システムがシステムのさまざまな部分から受信したメッセージを理解し、適切に応答できるようになります。たとえば、リモート アクチュエータからの信号がその現在の位置または準備状態を示している場合、ボードはこの情報をデコードし、中央制御ロジックがさらなるアクションに関する決定を行うためにアクセスできるようにします。
• 信号の調整と調整: DS3800HPBD は、バッファリングとデコードに加えて、信号調整にも関与します。電圧レベルやインピーダンスマッチングなどの入力信号の電気特性を調整して、ボードの内部回路やシステム内の他のコンポーネントとの互換性を確保します。これは信号の整合性を維持するのに役立ち、産業用制御アーキテクチャ全体内でのボードのシームレスな統合を可能にします。さらに、システムのさまざまな部分間の信号の流れを調整し、データ交換のハブとして機能します。たとえば、デコードされたセンサー データを適切な処理ユニットまたはコントローラーにルーティングし、中央制御システムから関連するアクチュエーターに制御コマンドを送信して、すべてのコンポーネントが調和して動作することを保証できます。

産業システムにおける役割

• 蒸気タービンおよびガスタービンの制御: 蒸気およびガス タービンの制御システムのコンテキストでは、多くの場合複雑であり、複数のパラメータの正確な監視と制御が必要となるため、DS3800HPBD は不可欠なコンポーネントです。これは、温度、圧力、振動、回転速度を監視するセンサーなど、タービン全体に配置されたさまざまなセンサーと接続します。これらのセンサーからのデータをバッファリングしてデコードすることで、制御システムは燃料噴射、蒸気流量、タービン速度、その他の重要なパラメーターの調整について情報に基づいた決定を下すことができます。たとえば、蒸気タービンの重要なコンポーネントからデコードされた温度データが、温度が安全な動作限界に近づいていることを示している場合、制御システムは、DS3800HPBD によって促進されるこの情報を使用して、蒸気流量または冷却機構を調整し、最適な状態を維持できます。パフォーマンスと安全性。
• 産業オートメーションの統合: DS3800HPBD は、タービン制御における直接的な役割を超えて、タービン動作とより広範な産業オートメーション システムの統合にも貢献します。熱電併給 (CHP) システムやタービンが他の機械プロセスを駆動する工場など、タービンが大規模な生産プロセスの一部である産業プラントでは、ボードはプログラマブル ロジック コントローラー (PLC) などの他の制御システムと通信できます。分散制御システム (DCS) またはビル管理システム (BMS)。これにより、タービンの動作と、電力消費の最適化、熱分布の管理、生産スケジュールとタービンが生成する電力の利用可能性の同期など、産業プロセスの他の側面との間のシームレスな調整が可能になります。たとえば、蒸気タービンがさまざまな生産プロセスに電力を供給する化学製造プラントでは、DS3800HPBD はプラントの DCS とデータを共有して、稼働中のさまざまな化学反応や装置の電力要件に応じてタービンの出力を確実に調整できます。

環境および運用上の考慮事項

• 温度および耐湿性: DS3800HPBD は、特定の環境条件内で動作するように設計されています。通常、産業環境で一般的な温度範囲 (通常は -20 °C ～ +60 °C) で確実に機能します。幅広い温度耐性により、冬の発電所などの寒い屋外環境から、高温多湿な屋内の製造現場や設備室まで、さまざまな場所での導入が可能です。湿度に関しては、工業地域で一般的な相対湿度範囲、通常は非結露範囲 (約 5% ～ 95%) に対応し、空気中の湿気が電気的短絡や内部コンポーネントの損傷を引き起こさないようにします。
• 電磁両立性 (EMC): DS3800HPBD は、電磁場を生成するモーター、発電機、その他の電気機器が数多く存在する、電気的にノイズの多い産業環境で効果的に動作するために、優れた電磁両立性特性を備えています。外部の電磁干渉に耐えるように設計されており、システム内の他のコンポーネントとの干渉を防ぐために自身の電磁放射も最小限に抑えます。これは、慎重な回路設計、優れた EMC 特性を備えたコンポーネントの使用、必要に応じた適切なシールドによって実現され、電磁妨害の存在下でもボードが信号の完全性と信頼性の高い通信を維持できるようになります。

特徴:DS3800HPBD

• 並列バッファリング機能: DS3800HPBD は、並列データ ストリームを効果的に処理するように設計されています。これは、入力される並列信号のバッファとして機能します。これは、複数のデータ ソースが同時に情報を生成するシステムでは非常に重要です。このバッファリング機能により、さまざまなコンポーネントが情報を送受信する速度の変動によるデータ損失や不具合を防ぐ方法で、データが一時的に保存および管理されます。たとえば、蒸気またはガス タービンの動作のさまざまな側面に関するデータを提供する多数のセンサー (すべて同時にデータを送信する温度、圧力、振動センサーなど) を備えた複雑な産業用制御システムでは、ボードはこれらの並列データをスムーズに処理および保存できます。さらに処理するためのストリーム。
• デコードの専門知識: さまざまなタイプのエンコードされた並列データをデコードする機能があります。システムで使用されている特定のエンコード スキーム (Mark IV Speedtronic シリーズ独自のもの、または特定のアプリケーション用にカスタマイズされたもの) に応じて、ボードは受信信号を解釈して意味のある情報を抽出できます。これには、センサーの読み取り値 (温度センサーや圧力センサーなど) を表すバイナリコード化された信号を、制御システムが理解して操作できる実際の数値に変換することが含まれる場合があります。また、システム内の他のコンポーネントからの制御コマンドやステータス情報をデコードすることもできるため、セットアップ全体のさまざまな部分間のシームレスな通信と調整が可能になります。
• 信号調整: このボードには、入力信号の品質を最適化する信号調整機能が組み込まれています。電圧レベル、電流の大きさ、インピーダンスマッチングなどのパラメータを調整して、信号がボード内でのさらなる処理や他の接続されたコンポーネントとの互換性のために適切な範囲と形式になるようにすることができます。たとえば、センサーからの入力信号の電圧レベルが弱い場合、DS3800HPBD はその信号を内部回路で正確に検出および処理できるレベルまで増幅できます。さらに、信号内に存在する可能性のある電気ノイズや干渉をフィルタリングして除去し、全体的な信号対ノイズ比と、制御および監視の目的で使用されるデータの信頼性を向上させることができます。

• コンポーネントとメモリの機能

• 多様なダイオードと抵抗の統合: 基板上にさまざまなダイオードと抵抗が存在することが重要な特徴です。約 50 個の青緑色のダイオード、3 個の大きな銀のダイオード、1 個の淡い青色のダイオードは、信号整流、電圧調整、逆流に対する保護などの複数の機能を実行します。さまざまなサイズ、色、および異なる抵抗値を示すカラー バンド構成を持つ約 45 個の抵抗器は、電流の流れの制御、電圧の分割、回路内の適切な信号レベルの設定などのタスクに使用されます。このダイオードと抵抗の組み合わせにより、ボードの回路内の電気信号を正確に操作できます。
• 豊富なメモリ容量: 12 個の EEPROM (電気的消去可能プログラム可能読み取り専用メモリー) チップと 20 個の EPROM (消去可能プログラム可能読み取り専用メモリー) チップを備えた DS3800HPBD は、ファームウェア、構成データ、およびカスタム プログラミング用に大量のストレージ スペースを提供します。この情報を保存および呼び出しできる機能は、ボードの動作を定義し、産業用アプリケーションの要件に基づいて特定の機能を実行できるようにするために不可欠です。さらに、ボード上の「SPARE」セクションには、追加のプログラミング領域が必要な場合に追加の EPROM または EEPROM チップを取り付けるオプションがあり、将来のアップグレードやカスタマイズに柔軟に対応できます。

• 通信および接続機能

• 複数のコネクタオプション: ボードの左端には大きなメス接続ポートがあり、産業用制御システム内の他のコンポーネントに接続するための重要なインターフェイスとして機能します。このポートにより電気信号とデータの送信が可能になり、隣接するボード、センサー、アクチュエーター、コントローラーとのシームレスな統合が容易になります。さらに、反対側にある 2 つの灰色のクリップは、ボードの機械的安定性と制御キャビネット内での適切な位置決めに貢献し、動作中の電気接続の信頼性を確保します。
• ジャンパーとトグルスイッチの構成: 小さなトグル スイッチと 9 つのジャンパ スイッチの存在は、カスタマイズと構成にとって貴重な機能です。 3 つの可動式の小さなカバーが付いたジャンパ スイッチを使用すると、エネルギー フローを変更したり、ボードの動作に関連するさまざまな設定を調整したりできます。たとえば、ジャンパの位置を変更することで、特定の機能を有効または無効にしたり、さまざまな動作モードを選択したり、信号処理やデコードに関連するパラメータを変更したりすることができます。トグル スイッチは、特定の機能をすばやく簡単に切り替えたり、事前定義された状態を切り替えたりするために使用することもできるため、ボードをさまざまなアプリケーション シナリオに適応させる際の柔軟性がさらに高まります。

• 視覚的な監視および診断機能

• LEDインジケータライト: DS3800HPBD の 2 つの赤色 LED (発光ダイオード) インジケータは、視覚的な監視に役立ちます。これらの LED は、電源投入ステータス、アクティブな信号の存在、特定のエラー状態の発生など、ボードのステータスに関する情報を即時に提供します。たとえば、1 つの LED はボードが適切に電力を受け取っていることを示し、もう 1 つの LED は信号処理または通信に問題があることを示すために点滅または色を変えることができます。この視覚的なフィードバックにより、技術者やオペレーターは、複雑な診断ツールにすぐに頼ることなく、基板の状態を迅速に評価し、潜在的な問題を特定することができます。
• テストポイントと内部配線: 必ずしも機能として強調されるわけではありませんが、内部配線と基板上の接続ポイント (さまざまな端子を接続する青いワイヤなど) の存在は、診断目的に有益です。技術者はこれらのポイントを使用して、マルチメータやオシロスコープなどのテスト機器を使用して、電圧、電流、信号波形などの電気パラメータを測定できます。これにより、基板の回路のさまざまな段階で信号の整合性をチェックし、潜在的な短絡、開回路、または異常な信号動作を特定することで、問題のトラブルシューティングを行うことができます。

• 環境適応機能

• 広い温度範囲: DS3800HPBD は、通常 -20°C ～ +60°C の比較的広い温度範囲で動作するように設計されています。この幅広い温度耐性により、冬の発電所などの寒い屋外の場所から、近くの機械から発生する熱にさらされる可能性のある暑い製造エリアや機器室に至るまで、さまざまな産業環境で確実に機能することができます。これにより、周囲温度条件に関係なくボードのパフォーマンスと通信機能を維持できるようになります。
• 湿度と電磁両立性 (EMC): 工業環境で一般的な非結露範囲 (通常は約 5% ～ 95%) 内の幅広い湿度レベルに対応できます。この耐湿性により、空気中の湿気による電気的短絡や内部コンポーネントの腐食が防止されます。さらに、このボードは優れた電磁両立性特性を備えており、近くにある他の電気機器からの外部電磁干渉に耐えることができ、また、システム内の他のコンポーネントへの干渉を避けるために自身の電磁放射も最小限に抑えることができます。これにより、多数のモーター、発電機、その他の電磁場を発生する電気機器が存在する、電気ノイズの多い環境でも安定して動作することができます。

技術パラメータ:DS3800HPBD

• • 入力電圧: ボードは通常、特定の入力電圧範囲内で動作します。一般に、DC 電圧入力を受け入れ、典型的な範囲は約 +5V ～ +15V DC です。ただし、正確な電圧範囲は、特定のモデルやアプリケーションの要件によって異なる場合があります。この電圧範囲は、Mark IV Speedtronic システムが導入されている産業環境で一般的に見られる電源システムと互換性があるように設計されています。
  • 消費電力: 通常の動作条件下では、DS3800HPBD の消費電力は通常、一定の範囲内に収まります。平均して約 5 ～ 15 ワットを消費する可能性があります。この値は、信号処理のアクティビティのレベル、アクティブに関与しているコンポーネントの数、実行している機能の複雑さなどの要因に基づいて変化する可能性があります。
• 入力信号
  • デジタル入力
    • チャンネル数: 通常、使用可能なデジタル入力チャンネルは複数あり、多くの場合、8 ～ 16 チャンネルの範囲になります。これらのチャネルは、産業用制御システム内のスイッチ、デジタル センサー、ステータス インジケーターなどのさまざまなソースからデジタル信号を受信するように設計されています。
    • 入力ロジックレベル: デジタル入力チャンネルは、多くの場合、TTL (トランジスタ-トランジスタ ロジック) または CMOS (相補型金属酸化膜半導体) 標準に従う標準ロジック レベルを受け入れるように構成されています。デジタル ハイ レベルは 2.4V ～ 5V の範囲、デジタル ロー レベルは 0V ～ 0.8V の範囲になります。
  • アナログ入力
    • チャンネル数: 通常は 4 ～ 8 チャンネルの範囲の複数のアナログ入力チャンネルがあります。これらのチャネルは、温度センサー、圧力センサー、振動センサーなどのセンサーからアナログ信号を受信するために使用されます。
    • 入力信号範囲: アナログ入力チャンネルは、特定の範囲内の電圧信号を処理できます。たとえば、構成や接続されているセンサーの種類に応じて、0 ～ 5V DC、0 ～ 10V DC、またはその他のカスタム範囲の電圧信号を受け入れることができる場合があります。一部のモデルは、通常 0 ～ 20 mA または 4 ～ 20 mA の範囲の電流入力信号もサポートしています。
    • 解決: これらのアナログ入力の分解能は通常 10 ～ 16 ビットの範囲です。解像度が高くなると、入力信号レベルのより正確な測定と微分が可能になり、制御システム内でさらに処理するためのセンサーデータの正確な表現が可能になります。
• 出力信号
  • デジタル出力
    • チャンネル数: 通常、デジタル出力チャンネルは複数あり、多くの場合、8 ～ 16 チャンネルの範囲になります。これらのチャネルは、産業用制御システム内のリレー、ソレノイド バルブ、デジタル ディスプレイなどの制御コンポーネントにバイナリ信号を提供できます。
    • 出力ロジックレベル: デジタル出力チャンネルは、デジタル入力と同様のロジック レベルの信号を提供できます。デジタル ハイ レベルは外部デバイスの駆動に適した電圧範囲内で、デジタル ロー レベルは標準の低電圧範囲内です。
  • アナログ出力
    • チャンネル数: 多数のアナログ出力チャンネルを備えている場合があり、通常は 2 ～ 4 チャンネルの範囲です。これらは、燃料噴射弁や吸気ベーンなど、動作にアナログ入力に依存するアクチュエータやその他のデバイス用のアナログ制御信号を生成できます。
    • 出力信号範囲: アナログ出力チャンネルは、0 ～ 5V DC または 0 ～ 10V DC など、入力と同様の特定の範囲内の電圧信号を生成できます。これらのチャネルの出力インピーダンスは通常、産業用制御システムの一般的な負荷要件に一致するように設計されており、接続されたデバイスへの安定した正確な信号配信が保証されます。

処理およびメモリの仕様

• プロセッサー
  • タイプとクロック速度: ボードには、特定のアーキテクチャとクロック速度のマイクロプロセッサが組み込まれています。クロック速度は、モデルに応じて通常、数十から数百 MHz の範囲になります。これにより、マイクロプロセッサが命令を実行し、入力信号を処理できる速度が決まります。たとえば、クロック速度が高いと、複数の入力信号を同時に処理する場合に、より迅速なデータ分析と意思決定が可能になります。
  • 処理能力: マイクロプロセッサは、さまざまな算術演算、論理演算、および制御演算を実行できます。プログラムされたロジックに基づいて複雑な制御アルゴリズムを実行して、センサーからの入力信号を処理し、アクチュエーターやシステム内の他のコンポーネントとの通信に適切な出力信号を生成できます。
• メモリ
  • EPROM (消去可能プログラム可能読み取り専用メモリ) またはフラッシュ メモリ: DS3800HPBD には、通常 EPROM またはフラッシュ メモリのいずれかであるメモリ モジュールが含まれており、それらを組み合わせたストレージ容量は通常数キロバイトから数メガバイトの範囲になります。このメモリは、ファームウェア、構成パラメータ、およびボードが長期間にわたって動作および機能を維持するために必要なその他の重要なデータを保存するために使用されます。メモリを消去して再プログラムできる機能により、ボードの動作をカスタマイズしたり、さまざまな産業プロセスや要件の変化に適応したりすることができます。
  • ランダムアクセスメモリ(RAM): 動作中の一時データ保存用に一定量のオンボード RAM もあります。 RAM 容量は、設計に応じて、数キロバイトから数十メガバイトの範囲になります。マイクロプロセッサが情報を処理してタスクを実行するときに、センサーの読み取り値、中間計算結果、通信バッファなどのデータを保存および操作するためにマイクロプロセッサによって使用されます。

通信インターフェースパラメータ

• シリアルインターフェース
  • ボーレート: このボードは、長距離の外部デバイスへの接続やレガシー機器とのインターフェースに一般的に使用されるシリアル通信インターフェースのボーレート範囲をサポートしています。通常、接続デバイスの特定の構成と要件に応じて、9600 ビット/秒 (bps) から 115200 bps などのより高い値までのボー レートを処理できます。
  • プロトコル: アプリケーションのニーズに応じて、RS232、RS485、またはその他の業界標準プロトコルなどのさまざまなシリアル通信プロトコルと互換性があります。 RS232 は、ローカル オペレータ インターフェイスや診断ツールなどのデバイスとの短距離ポイントツーポイント通信によく使用されます。一方、RS485 はマルチドロップ通信を可能にし、同じバス上に接続された複数のデバイスをサポートできるため、複数のコンポーネントが相互に通信したり、DS3800HPBD と通信したりする必要がある分散産業用制御セットアップに適しています。
• パラレルインターフェイス
  • データ転送幅: ボード上のパラレル インターフェイスには特定のデータ転送幅があり、たとえば 8 ビット、16 ビット、または別の適切な構成になります。これにより、DS3800HPBD と他の接続コンポーネント (通常は同じ制御システム内の他のボード) の間で 1 クロック サイクルで同時に転送できるデータの量が決まります。高速データ収集や制御信号配信シナリオなど、大量の情報を迅速に交換する必要がある場合、データ転送幅が広いため、より高速なデータ転送速度が可能になります。
  • クロック速度: パラレル インターフェイスは、データを転送できる頻度を定義する特定のクロック速度で動作します。このクロック速度は通常 MHz の範囲にあり、制御システム内での効率的で信頼性の高いデータ転送のために最適化されています。

環境仕様

• 動作温度: DS3800HPBD は、通常 -20°C ～ +60°C の特定の温度範囲内で動作するように設計されています。この温度耐性により、比較的寒い屋外の場所から、近くの機器によって発生する熱にさらされる可能性のある高温の製造エリアや発電所に至るまで、さまざまな産業環境で確実に機能することができます。
• 湿度: 相対湿度約 5% ～ 95% (結露なきこと) の環境で動作可能です。この耐湿性により、空気中の湿気が電気的短絡や内部コンポーネントの腐食を引き起こさないことが保証され、工業プロセスや環境条件によって異なるレベルの湿気が存在する場所でも動作することが可能になります。
• 電磁両立性 (EMC): このボードは関連する EMC 規格を満たしており、他の産業用機器からの電磁干渉が存在する場合でも適切に機能することを保証し、近くのデバイスに影響を与える可能性のあるボード自身の電磁放射を最小限に抑えます。産業環境で一般的に見られるモーター、変圧器、その他の電気部品によって生成される電磁場に耐え、信号の完全性と通信の信頼性を維持するように設計されています。

物理的寸法と取り付け

• 基板サイズ: DS3800HPBD の物理的寸法は、通常、標準の産業用制御ボードのサイズと一致しています。特定のデザインとフォームファクターに応じて、長さは 8 ～ 16 インチ、幅は 6 ～ 12 インチ、厚さは 1 ～ 3 インチになります。これらの寸法は、標準的な産業用制御キャビネットまたはエンクロージャに適合し、適切な設置および他のコンポーネントとの接続を可能にするように選択されています。
• 取付方法: 指定されたハウジングまたはエンクロージャ内にしっかりと取り付けられるように設計されています。通常、その端に沿って取り付け穴またはスロットがあり、キャビネット内の取り付けレールまたはブラケットに取り付けることができます。取り付けメカニズムは、産業環境で一般的な振動や機械的ストレスに耐えるように設計されており、動作中に基板が所定の位置にしっかりと留まり、安定した電気接続が維持されます。

アプリケーション:DS3800HPBD

• • 監視とデータ処理: 蒸気タービン発電所では、DS3800HPBD は多数のセンサーからのデータを受信して​​処理する上で重要な役割を果たします。蒸気入口、タービンブレード、排気セクションなど、タービン内のさまざまな重要なポイントに配置された温度センサーから信号を受け取ります。蒸気供給ライン沿いおよびタービン ケーシング内の圧力センサーもボードにデータを送信します。さらに、タービン シャフトやその他の回転部品にある振動センサーは、タービンの機械的状態に関する貴重な情報を提供します。 DS3800HPBD は、これらのアナログ信号とデジタル信号の並列ストリームをバッファリングしてデコードし、制御システムがさらなる分析や意思決定に使用できる形式に変換します。たとえば、蒸気温度が効率的な発電に最適な範囲内にあるかどうかを判断したり、過熱や熱応力によるタービン部品の損傷を防ぐのに役立ちます。
  • 制御信号の生成と送信: 処理されたセンサー データに基づいて、ボードは制御信号を生成し、蒸気タービン システム内のさまざまなアクチュエーターに送信します。蒸気入口バルブの位置を調整するコマンドを送信して、タービンに入る蒸気の流れを調整し、それによってタービンの出力と回転速度を制御できます。また、他のコンポーネントと連携して、復水器、給水ポンプ、その他の補助システムの動作を管理します。たとえば、デコードされたセンサー データがタービンが最適効率を下回って動作していることを示している場合、DS3800HPBD は関連するアクチュエーターと通信して、蒸気流量の増加や復水器内の冷却水流量の最適化などの調整を行い、全体のパフォーマンスを向上させることができます。
  • 起動およびシャットダウンのシーケンス: 蒸気タービンの起動および停止手順では、複数のシステムの正確な調整が不可欠です。 DS3800HPBD は、イベントの正しいシーケンスを保証することでこれを容易にします。これは、蒸気バルブを徐々に開閉したり、ポンプを作動または停止したり、さまざまな動作状態間で移行する際のタービンのパラメーターを監視したりするのに役立ちます。たとえば、起動中に、制御された速度で蒸気がタービンに導入されるようにして、コンポーネントを徐々に温め、タービンに損傷を与える可能性のある突然の熱衝撃を回避します。
• ガスタービン制御:
  • センサーデータの統合: ガスタービン発電所では、さまざまなセンサーからのデータを統合するために、DS3800HPBD も同様に重要です。燃焼室の温度、燃料と空気の供給圧力、タービンローターの速度、さまざまな部品の振動レベルに関連する信号を受信します。これらの信号をバッファリングしてデコードすることにより、制御システムはガス タービンの動作状態を包括的に把握できるようになります。この情報は、燃焼プロセスを最適化し、効率的な燃料利用を確保し、タービンの機械的完全性を維持するために不可欠です。たとえば、燃焼室内の温度センサーが温度の急上昇を示した場合、ボードはこの情報を制御システムにすぐに伝えることができ、制御システムは混合気や冷却機構を調整して過熱や潜在的な損傷を防ぐことができます。
  • 制御連携: 取締役会は、ガス タービン システム内のさまざまなコンポーネントの制御の調整に参加します。燃料噴射弁、吸気ベーン、可変ステータベーンなどのアクチュエータに制御信号を送信し、電力網の要件や特定の動作条件に応じてタービンの性能を調整します。たとえば、電力網の負荷が変化した場合、DS3800HPBD は燃料流量と空気取り入れ口を調整して、ガス タービンの安定性と効率を維持しながら出力を増減させるのに役立ちます。
  • 障害の検出と対応：DS3800HPBDは、ガスタービンシステムの故障検出にも貢献します。センサー信号を継続的に監視して分析することで、問題を示す可能性のある異常なパターンや範囲外の値を特定できます。たとえば、振動センサーの信号が事前に定義されたしきい値を突然超えた場合、タービンのベアリングまたはローターの不均衡に潜在的な問題があることを示す可能性があります。このような場合、ボードは、検出された障害の重大度と設定された応答メカニズムに応じて、アラームをトリガーしたり、自動シャットダウン手順を開始したりすることもあります。

工業生産とプロセス制御

• プロセスドライブアプリケーション: 機械プロセスの駆動に蒸気タービンまたはガス タービンが使用される工業製造現場では、駆動される機器の特定の要件を満たす方法でタービンが動作することを保証するために DS3800HPBD が不可欠です。たとえば、蒸気タービンが製紙用のメイン ローラーを駆動する製紙工場では、ボードはローラーの速度要件とトルク要件に関連する信号を受信し、この情報をタービン制御システムに中継します。制御システムは、それに応じてタービンの出力と速度を調整し、望ましい生産速度と紙の品質を維持します。同様に、ガスタービンがガス循環用の大型コンプレッサーに電力を供給する化学プラントでは、DS3800HPBD は、両方のシステムからのセンサーデータを処理し、必要な制御アクションを容易にすることで、タービンの動作とコンプレッサーの性能要件の調整に役立ちます。
• プロセスの統合と調整: DS3800HPBD は、タービンの動作と産業プロセス全体の統合にも役立ちます。プログラマブル ロジック コントローラー (PLC)、分散制御システム (DCS)、ビル管理システム (BMS) など、製造施設内の他の制御システムと通信できます。これにより、製造プロセスのさまざまな部分間のシームレスな調整が可能になります。たとえば、蒸気タービンがさまざまな生産ラインに電力を供給する自動車製造工場では、ボードはタービンのステータス、パフォーマンス、および潜在的な問題に関するデータを中央制御システムに送信できます。中央制御システムはこの情報を使用して、リソースの割り当てを最適化し、メンテナンス作業をスケジュールし、タービンからの電力の利用可能性と生産スケジュールを同期させることができます。

熱電併給 (CHP) システム

• エネルギーの最適化: 商業ビル、病院、または工業キャンパスに設置された CHP システムでは、DS3800HPBD を使用して蒸気またはガス タービンの動作を管理し、電気と有用な熱を同時に生成します。タービン制御システムと、暖房、換気、空調 (HVAC) システム、温水ボイラー、工業用プロセス熱交換器などの熱の利用を担当するシステム間の通信を調整します。たとえば、病院の CHP システムでは、ボードはタービンの出力を調整して、重要な医療機器に十分な電力を確保しながら、加熱や滅菌目的で温水や蒸気を供給することもできます。施設の電力と熱の需要を監視し、全体的なエネルギー利用を最適化し、外部エネルギー源への依存を減らすために必要な調整を行います。
• システム統合: DS3800HPBD により、タービンベースの CHP システムと建物のエネルギー管理システム (EMS) の統合が可能になります。タービンの性能、エネルギー出力、効率に関するデータを EMS に提供し、EMS はこの情報を全体的なエネルギー最適化戦略に使用できます。たとえば、EMS は DS3800HPBD からのデータを使用して、電力価格、建物の占有率、冷暖房のニーズなどの要因に応じて、オンサイトでの使用のための発電と余剰電力の送電網への送電をいつ優先するかを決定できます。

再生可能エネルギーの統合とハイブリッド電力システム

• タービンと再生可能エネルギーの相互作用: 蒸気タービンまたはガスタービンと風力や太陽光発電などの再生可能エネルギー源を組み合わせたハイブリッド電源システムでは、DS3800HPBD はさまざまなエネルギー源の運用を調整する役割を果たします。再生可能エネルギーコンポーネントおよびグリッドの制御システムと通信して、電力の流れを管理し、安定した効率的な運用を確保できます。たとえば、風力発電の量が多く、送電網の当面の需要を超えた場合、委員会はタービンの動作を調整して出力を減らしたり、一時的に停止したりすると同時に、余剰エネルギーの貯蔵や分配も容易にすることができます。逆に、再生可能エネルギーの利用可能性が低い期間には、電力要件を満たすためにタービンの発電量を増やすことができます。
• エネルギー貯蔵の統合: バッテリーやフライホイールなどのエネルギー貯蔵が組み込まれているシステムでは、DS3800HPBD はエネルギー貯蔵制御システムと接続できます。エネルギー貯蔵の充電状態、送電網の需要、タービンの性能に関連する信号を受信して​​、いつエネルギーを貯蔵または放出するか、また送電網をサポートするためにタービンの動作をどのように調整するかを決定できます。たとえば、電気料金が安いオフピーク時間中に、ボードはグリッドへの最小電力出力を維持しながら、エネルギー貯蔵システムを充電するようにタービンに指示できます。その後、ピーク需要期間中に、蓄積されたエネルギーを使用して全体の電力供給を増やし、タービンとエネルギー貯蔵の組み合わせた動作を最適化できます。

カスタマイズ:DS3800HPBD

• • 制御アルゴリズムのカスタマイズ: 蒸気またはガス タービンのアプリケーションとそれが統合される産業プロセスの固有の特性に応じて、DS3800HPBD のファームウェアをカスタマイズして、特殊な制御アルゴリズムを実装できます。たとえば、タービンに入る蒸気の非常に正確な温度制御が必要な特定の工業プロセスに使用される蒸気タービンでは、より詳細な温度センサーの読み取り値と履歴データに基づいて蒸気入口バルブの位置を調整するカスタム アルゴリズムを開発できます。ピーキング発電所での急速な負荷変化に対応するように設計されたガスタービンでは、タービン固有の性能曲線や予想される負荷変動の頻度などの要素を考慮して、燃料流量と吸気量を調整するための応答時間を最適化するようにファームウェアをプログラムできます。 。
  • 障害の検出と処理のカスタマイズ: ファームウェアは、カスタマイズされた方法で特定の障害を検出して対応するように構成できます。タービンのモデルや動作環境が異なれば、問題が発生しやすい個別の故障モードやコンポーネントが存在する場合があります。復水器の性能に影響を与える可能性のある水質問題が過去に発生した施設内にある蒸気タービンでは、冷却水の温度や圧力差など、復水器の動作に関連するパラメータを厳密に監視するようにファームウェアをプログラムできます。異常な値が検出された場合、冷却水流量の調整やバックアップポンプの作動など、特定のアラートや是正措置がトリガーされる可能性があります。粉塵の多い環境で動作するガスタービンでは、エアフィルターの圧力降下をより頻繁に監視し、圧力降下が特定のしきい値を超えた場合にメンテナンスのリマインダーや自動バイパス手順を開始するようにファームウェアをカスタマイズできます。
  • 通信プロトコルのカスタマイズ: 異なる通信プロトコルを使用する可能性のある既存の産業用制御システムと統合するために、DS3800HPBD のファームウェアを更新して、追加のプロトコルまたは特殊なプロトコルをサポートすることができます。発電所に、特定のカスタム設定を備えた RS232 などの古いシリアル プロトコルを介して通信するレガシー機器がある場合、ファームウェアを変更して、それらのシステムとのシームレスなデータ交換を可能にすることができます。クラウドベースの監視プラットフォームまたはインダストリー 4.0 テクノロジーとの統合を目的とした最新のセットアップでは、効率的なリモート監視やデータ分析のために、MQTT (メッセージ キューイング テレメトリ トランスポート) や OPC UA (OPC 統合アーキテクチャ) などのプロトコルと連携するようにファームウェアを拡張できます。 、外部システムからの制御。
  • データ処理と分析のカスタマイズ: ファームウェアは、アプリケーションに関連する特定のデータ処理および分析タスクを実行するようにカスタマイズできます。電力と熱生成のバランスを最適化することが重要な熱電併給 (CHP) システムでは、施設の電力と熱の需要を時間の経過とともに分析し、蒸気またはガスの最適な動作点を計算するようにファームウェアをプログラムできます。タービン。また、熱回収プロセスの効率を評価し、全体的なエネルギー利用を改善するためのタービン動作の調整を提案することもできます。タービンと再生可能エネルギー源を組み合わせたハイブリッド電力システムでは、ファームウェアはさまざまなエネルギー源間の相互作用を分析し、総出力に対する各エネルギー源の寄与を計算し、可用性に基づいてタービンの動作を調整する方法を決定できます。再生可能エネルギーと送電網の需要の増加。

ハードウェアのカスタマイズ

• 入出力 (I/O) 構成のカスタマイズ:
  • アナログ入力の適応: 特定のタービン アプリケーションで使用されるセンサーの種類に応じて、DS3800HPBD のアナログ入力チャンネルをカスタマイズできます。タービン内の重要なコンポーネントの温度を測定するために、非標準の電圧出力範囲を持つ特殊な温度センサーが取り付けられている場合は、カスタム抵抗、アンプ、分圧器などの追加の信号調整回路をボードに追加できます。これらの適応により、固有のセンサー信号がボードによって適切に取得され、処理されることが保証されます。同様に、特定の出力特性を持つカスタム設計の流量計を備えたガス タービンでは、対応する電圧または電流信号を正確に処理するようにアナログ入力を構成できます。
  • デジタル入出力のカスタマイズ: デジタル入力および出力チャネルは、システム内の特定のデジタル デバイスとのインターフェースに合わせて調整できます。アプリケーションで独自の電圧レベルまたはロジック要件を持つカスタム デジタル センサーまたはアクチュエータに接続する必要がある場合は、追加のレベル シフタまたはバッファ回路を組み込むことができます。たとえば、信頼性を高めるために特定の電気特性を持つデジタル コンポーネントを使用する特殊な過速度保護システムを備えた蒸気タービンでは、DS3800HPBD のデジタル I/O チャネルを変更して、これらのコンポーネントとの適切な通信を確保できます。特定のバルブを作動させるための非標準デジタル ロジックを備えたガス タービン制御システムでは、それに応じてデジタル I/O をカスタマイズできます。
  • 電源入力のカスタマイズ: 非標準の電源構成を使用する産業環境では、DS3800HPBD の電源入力を適応させることができます。プラントに、ボードが通常受け入れる一般的な電源オプションとは異なる電圧または電流定格の電源がある場合、DC-DC コンバータや電圧レギュレータなどの電源調整モジュールを追加して、ボードが安定した適切な電力を確実に受け取ることができます。たとえば、電圧変動や高調波歪みの影響を受けやすい複雑な電源システムを備えた洋上発電施設では、カスタム電源入力ソリューションを実装して、DS3800HPBDを電力サージから保護し、信頼性の高い動作を保証できます。
• アドオンモジュールと拡張:
  • 強化された監視モジュール: DS3800HPBD の診断および監視機能を向上させるために、追加のセンサー モジュールを追加できます。より詳細なブレードの状態監視が必要な蒸気タービンでは、タービンブレード先端とケーシングの間の距離を測定するブレード先端クリアランスセンサーなどの追加センサーを統合できます。これらの追加のセンサー データはボードによって処理され、より包括的な状態監視とブレード関連の潜在的な問題の早期警告に使用できます。ガスタービンでは、火炎特性を監視する光学センサーなど、燃焼不安定の初期兆候を検出するセンサーを追加して、予防保守のためのより多くの情報を提供し、タービンの寿命を最適化することができます。
  • 通信拡張モジュール: 産業用システムに、DS3800HPBD が接続する必要があるレガシーまたは特殊な通信インフラストラクチャがある場合は、カスタム通信拡張モジュールを追加できます。これには、一部の施設でまだ使用されている古いシリアル通信プロトコルをサポートするモジュールの統合や、工場内のアクセスしにくいエリアでの遠隔監視や移動メンテナンス チームとの統合のための無線通信機能の追加が含まれる可能性があります。広いエリアに複数の蒸気タービンまたはガスタービンが分散された分散型発電セットアップでは、無線通信モジュールを DS3800HPBD に追加して、オペレータがさまざまなタービンのステータスを遠隔監視し、中央制御室からボードと通信できるようにすることができます。現場検査。

環境要件に基づいたカスタマイズ

• エンクロージャと保護のカスタマイズ:
  • 過酷な環境への適応: 高レベルの塵埃、湿気、極端な温度、または化学物質への曝露など、特に過酷な産業環境では、DS3800HPBD の物理的エンクロージャをカスタマイズできます。特別なコーティング、ガスケット、シールを追加して、腐食、粉塵の侵入、湿気に対する保護を強化できます。たとえば、砂嵐がよく発生する砂漠にある発電所では、強化された防塵機能とエア フィルターを備えたエンクロージャを設計して、ボードの内部コンポーネントを清潔に保つことができます。化学薬品の飛沫や煙の危険性がある化学処理工場では、エンクロージャを化学腐食に耐性のある材料で作成し、制御盤の内部コンポーネントに有害な物質が到達するのを防ぐために密閉することができます。
  • 熱管理のカスタマイズ: 産業環境の周囲温度条件に応じて、カスタムの熱管理ソリューションを組み込むことができます。制御基板が長時間高温にさらされる可能性がある暑い気候にある施設では、追加のヒートシンク、冷却ファン、さらには液体冷却システム (該当する場合) をエンクロージャに統合して、デバイスをその内部に維持することができます。最適な動作温度範囲。寒冷地の発電所では、発熱体または断熱材を追加して、氷点下でも DS3800HPBD が確実に起動し、確実に動作するようにすることができます。

特定の業界標準および規制に合わせたカスタマイズ

• コンプライアンスのカスタマイズ:
  • 原子力発電所の要件: 非常に厳しい安全基準と規制基準がある原子力発電所では、DS3800HPBD をカスタマイズしてこれらの特定の要求を満たすことができます。これには、耐放射線性のある材料やコンポーネントの使用、原子力条件下での信頼性を確保するための専門的な試験と認証プロセスの実施、業界の高い安全要件に準拠するための冗長機能やフェイルセーフ機能の実装などが含まれる場合があります。たとえば、原子力海軍艦艇や原子力発電施設では、蒸気での入力信号処理と制御に DS3800HPBD に依存するシステムの安全な動作を保証するために、制御基板が厳しい安全性と性能基準を満たす必要があります。またはガスタービンまたはその他の関連アプリケーション。
  • 航空宇宙および航空規格: 航空宇宙用途では、航空機の運用の重要な性質により、耐振動性、電磁両立性 (EMC)、および信頼性に関する特定の規制があります。 DS3800HPBD は、これらの要件を満たすようにカスタマイズできます。たとえば、飛行中に信頼性の高い動作を保証するために、防振機能を強化し、電磁干渉に対する保護を強化するために改造が必要になる場合があります。発電に蒸気タービンまたはガスタービンを使用し、制御システムの入力信号処理を必要とする航空機補助動力装置 (APU) では、ボードは、安全性と効率を確保するために、品質と性能に関する厳格な航空規格に準拠する必要があります。 APU と関連システム。

サポートとサービス:DS3800HPBD

当社の製品テクニカル サポート チームは、製品に関するご質問や問題についてお手伝いいたします。当社のチームは製品に精通しており、お客様のニーズに合わせて製品を最適に使用する方法についてのガイダンスを提供できます。

技術サポートに加えて、製品を最大限に活用していただくためのさまざまなサービスを提供しています。これらのサービスには次のものが含まれます。

• インストールとセットアップ
• トレーニングとオンボーディング
• カスタマイズと統合
• コンサルティングとアドバイス
