| 起源の場所: | スウェーデン |
| ブランド名: | ABB |
| 証明: | CE |
| モデル番号: | S803S-D63 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | オリジナルの箱に |
| 受渡し時間: | 3〜5日 |
| 支払条件: | T/T |
| 供給の能力: | 1 |
| ブランド: | ABB | モデル: | S803S-D63 |
|---|---|---|---|
| 製品ID: | 2CCS863001R0631 | 関税表数: | 807785315 |

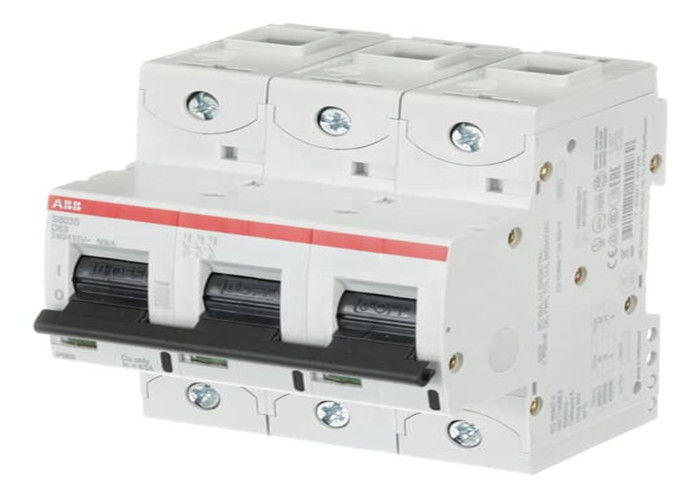

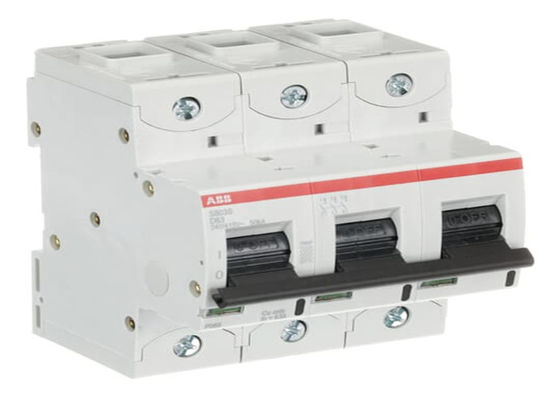

| カタログ説明: | S803S-D63 高性能MCB | 長い説明: | S803S-D63はD特性を有する3極高性能断路器で,ケージ端末と定電流が63Aである. |
一般情報
拡張された製品タイプ:
S803S-D63
製品ID:
2CCS863001R0631
エーン:
7612271201289
カタログ説明:
S803S-D63 高性能MCB
長い説明:
S803S-D63はD特性を有する3極高性能断路器で,ケージ端末と定電流が63Aである.240/415Vで最大断裂能力50kAの電流制限装置です400/690Vまでの電圧と DCでも使用できます. 2つの異なるトリッピングメカニズムがあります.超負荷保護のための熱トリッピングメカニズムとショート回路保護のための電機機械トリッピングメカニズム. S803S-D63は,IEC/EN 60898-1とIEC/EN 60947-2に適合し,住宅,商業および産業用用途に使用することができます.世界中で使用できます. 幅広いアクセサリーは,S803S-D63の使用をより快適にします. S803S-D63の速い弧消化により,あなたのアプリケーションは安全になります.
技術的な
基準:
IEC/EN 60947-2
IEC/EN 60898-1
UL 1077
トリッピング 特徴:
D
残留電流の種類:
標準版
定位電圧:
IEC 60898-1 400 V AC に準拠する
IEC 60947-2 に準拠する 690 V AC
動作電圧:
最大 230/400V AC
最低 12 V AC
定数隔熱電圧 (Ui):
IEC/EN 60664-1 に準拠して 690 V
定数インパルス抵抗電圧 (Uimp):
8kV
入力電圧タイプ:
AC/DC
定位電流 (イン):
63A
短回路容量:
(400V AC) 25kA
定数極限短回路断裂能力 (Icu):
(415 V AC) 50 kA
(440 V AC) 30 kA
(500V AC) 15kA
(690V AC) 6kA
(375 V DC) 30 kA
指定された短回路切断能力 (Ics):
(415 V AC) 40 kA
(440 V AC) 22.5 kA
(500V AC) 11kA
(690V AC) 4kA
(375 V DC) 30 kA
周波数 (f):
50...60 Hz
定数周波数 (f):
50/60 Hz
パワー損失:
19.2W
極あたり6.4Wの定数稼働条件で
連絡先位置表示:
オン / オフ / TRIP
エネルギー制限クラス:
3
電気耐久性
6000サイクル
機械耐久性:
6000サイクル
保護されているポーランド人の数:
3
ポーランド人数:
3
超電圧カテゴリー:
IV について
圧縮トルク:
3.5 N·m
31 イン・リブ
放出タイプ:
D
アクチュエータのマーク:
I / O
ハウジング材料:
隔熱グループI,RAL 7035
DINレールに設置する:
IEC60715 に準拠する TH35-15 (35 x 15 mm マウントレール)
IEC60715 に準拠する TH35-7.5 (35 x 7.5 mm マウントレール)
設置位置:
どれでも
推薦するスクリュードライバー:
ポジドリブ 2
アクセサリー:
そうだ
コメント:
上から下から接続 CUのみIP40と接続 蓋付き囲み 閉じ込められた螺旋付きケージ端末
接続能力:
柔軟性 0... 50 mm2
固い0... 70mm2
ターミナルタイプ:
スクロール端末
物質的な適合性
RoHS情報
RoHSステータス:
EU指令 2011/65/EUに従って
RoHS日付:
20170426
環境問題
環境気温:
操作 -25... +60 °C
保存 -40 °Cから+70 °C
基準環境気温:
IEC60947-2 30 °C に準拠する
EN60898-1 30 °C に準拠する
保護程度:
IP20
汚染度:
3
振動耐性
1mm2 - 13.2 Hz
0.7g 100%の負荷 x つまり 13.2 - 100 Hz
環境情報
2CCY413207D0203
技術 UL/CSA
UL1077 に準拠する中断評価:
(480Y / 277V AC) 14kA
(600Y / 347V AC) 6kA
サイズ
モジュール間隔数の幅:
4.5
製品 網域 幅:
81mm
純高さ:
95mm
製品 純深さ/長さ:
82.5mm
製品純重量
735g
サイズ:
3つのモジュール
内蔵深さ (t2):
82.5mm
サイズ図:
2CCC413003C0201
注文
パッケージレベル1 ユニット:
箱1枚
パッケージレベル1 総重量:
770g
E番号 (フィンランド):
3212258
E番号 (スイス):
807785315
証明書と申告書
CB証明書:
9AKK107680A0857
CCC証明書:
9AKK108469A3021
適合宣言 - CE:
2CCC005083D0202
DNV GL 証明書:
2CCC413018D0201
ESTI証明書:
2CCC413020D0101
KC証明書:
9AKK107680A0932
LR証明書:
2CCC413017D0201
RINA証明書:
2CCC413019D0201
UL証明書:
9AKK107680A2286
VDE証明書:
2CCC413039D0601
設置
指示書とマニュアル:
2CCC413016M0008
人気ダウンロード
データシート,技術情報:
9AKK108468A9560
9AKK108468A9561
9AKK108468A9562 について
分類
ETIM 8:
EC000042 - ミニチュア断路器 (MCB)
ETIM 9:
EC000042 - ミニチュア断路器 (MCB)
WEEE カテゴリー:
5小型の機器 (外側の寸法が50cm以上ない)
B2C/B2BのWEEE:
ビジネス と ビジネス
CN8:
85362020
UNSPSC:
39121603
eClass (eクラス)
V11.0: 27141901
IDEA粒類コード (IGCC):
4899 >> ミニチュア断路器 (MCB) スクリップイン型
対象分類コード:
F について
