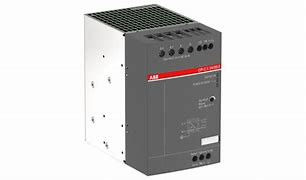

ABB CP-C.1 24 10.0 電源モジュール ABB 全新 オリジナル

ABB CP-C.1 24 10.0 電源モジュール ABB 全新 オリジナル

記述:

拡張された製品タイプ: CP-C.1 24/100
製品ID: 1SVR360663R1001
EAN: 4013614503825
カタログ説明: CP-C.1 24/10.0 電源 入力:100-240VAC/90-300VDC 出力:DC 24V/10A

長い説明: CP-C.1 24/10.0は,CP-C.1シリーズからの電源です. 主要スイッチモード電源は,85-264 V ACと90-300 V DCの幅広い入力を提供しています.定数入力電圧は110-240V AC定数出力 240 W,定数出力電流は 24 V DC の出力電圧で 10 A です.

出力電圧は22.5~28.5V DCの範囲で調整可能である.電源は,最大50%の電源備蓄でU/I出力特性を提供し,並行操作により容量を増加させ,冗長性を可能にします.さらに特徴は: EN 61000-3-2 に準拠したパワーファクター修正.冗長ユニットとバッファモジュールはアクセサリーとして利用できます.

注文

最低注文量: 1 枚
税関番号: 85044095
人気ダウンロード

データシート,技術情報: 2CDC114100D0201
指示書とマニュアル: 1SVC360560M0000

サイズ

製品網域幅: 60 mm
製品の純高さ: 129.4 mm
製品 網の深さ/長さ:136 mm
製品純重量: 1.07 kg

容器情報

パッケージレベル 1 幅: 90 mm
パッケージレベル1 深さ/長さ: 168mm
パッケージレベル 1 高さ: 160 mm

パッケージレベル1 総重量: 1.21 kg
パッケージレベル1 EAN: 4013614503825
パッケージレベル 1 単位:箱 1 枚

技術機能:

スイッチモード電源
段階数: 1

指定入力電圧 (UIN):
100... 240V AC
90... 300V DC

入力電圧 (Uin):
85... 264V AC
90... 300V DC

典型的な入力電流:

(115V AC) 2.3A
(230 V AC) 1.2 A

待機時間: (230 V AC) ミニ 40 ms
定数周波数 (f): 50 / 60 Hz
定数周波数制限: 45...65 Hz
出力特征:電源準備付きのU/I特征曲線
定数出力 240 W

出力: 240 W
定数出力電圧: 24 V DC
出力電圧 (Uout): 24 V DC

定位出力電流:
-25 °C... +40 °C 15 A
-25 °C... +60 °C 10 A
出力電流: 10A

最大出力電流 (Iout): 15A
定数インパルス抵抗電圧 (Uimp):
入力回路/出力回路 4kV
入力回路 / PE 4kV

入力回路/リレーコンタクト 4kV
出力回路/PE 0.5kV
出力回路 0.5kV

定数隔熱電圧 (Ui):
入力回路/出力回路 300V
入力回路 / PE 300V
入力回路/リレーコンタクト 300V
出力回路 / PE 50V

保護程度:
IP20
端末 IP20
汚染度: 2

接続容量入力回路:
フレキシブルでフェルル 0.5... 2.5 mm2
柔らかい0.5...2.5mm2
硬い 0,5... 4 mm2

接続容量出力回路:
フレキシブルでフェルル 0.5... 2.5 mm2
柔らかい0.5...2.5mm2
硬い 0,5... 4 mm2

圧縮トルク:
補助回路 0.5 N·m
制御回路 0.9 N·m
入力回路 0.5 N·m
出力回路 0.5 N·m

ワイヤを切り離す長さ:
補助回路 8mm
入力回路 8mm
出力回路 8mm

推薦するスクリュードライバー:
入力回路/出力回路 PH1
入力回路/出力回路 0.8 x 4

最小設置距離:

電気伝導板,水平 25mm
電気伝導板,垂直25mm
他の装置 同型,水平25mm
他の装置 同型,垂直25mm
設置位置:位置1 7
DINレールに設置する:

IEC 60715 に準拠する TH35-15 (35 x 15 mm 固定レール)
IEC60715 に準拠する TH35-7.5 (35 x 7.5 mm マウントレール)

基準:

CAN/CSA C22.2 番号107.1
IEC/EN 63000
IEC/EN 61000-6-2
IEC/EN 61000-6-3
IEC/EN 61204
UL 508

IEC/EN 61010-1
UL 61010-1
UL 61010-2-201
技術 UL/CSA

接続容量入力回路 UL/CSA:
フレキシブルでFerrule 20-12 AWG
柔軟性 20-12 AWG
硬 20-10 AWG

接続容量出力回路 UL/CSA:
柔軟性 20-12 AWG
硬 20-10 AWG
圧縮トルク UL/CSA:
入力回路4.4インリブ
出力回路4.4インリブ

電磁互換性
IEC 61000-4-2 に準拠した静電放電 (ESD 抵抗性):レベル4 空気放電 15 kV
レベル4 接触放電 8kV

IEC 61000-4-3 に準拠した放射電磁場抵抗性:レベル3 10V/m
IEC 61000-4-4 に準拠した電気快速過敏性 (爆発抵抗性)

レベル4電源ポート信号 4kV
IEC 61000-4-5 に準拠した電圧抵抗性:
レベル4 線と地面 4kV
レベル4 ライン対ライン 2kV

IEC 61000-4-6 に準拠した導電障害抵抗性:レベル3 10 V
電磁互換性 (EMC):
免疫力B級
エミション - Bクラス

環境問題

周囲気温: -25 °C~+70 °C
保存 -40 °Cから+85 °C
最大使用高度: 5000m
IEC 60068-2-30 に準拠した湿熱耐性:試験Db: 55°C,2サイクル

IEC 60068-2-27 に準拠した衝撃耐性: 30g 3回の衝撃 6 ms
振動抵抗: ±0.15 mm 10... 58 Hz
10 スウィープサイクル 各軸: 2g 58... 150 Hz
