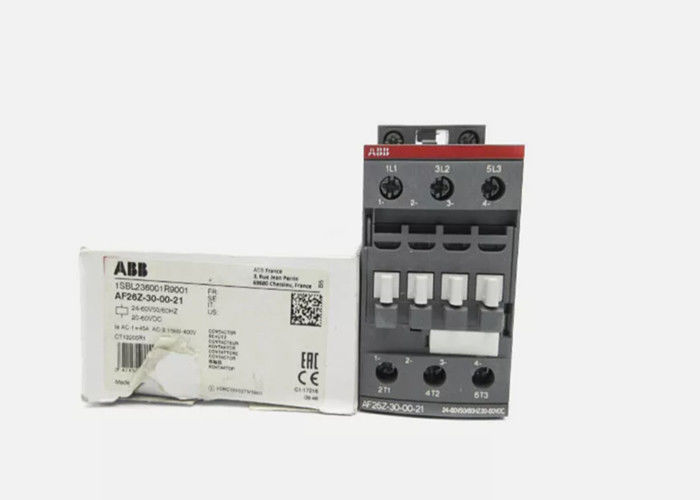

ABB AF26Z-30-00-21 AF26Z-30-00-21は3ポール - 690 V IECまたは 600 ULコンタクタでスクリュー端末

ABB AF26Z-30-00-21 AF26Z-30-00-21は、ねじ端子付きの3極690 V IECまたは600 ULコンタクタです。


一般情報


注文
最小注文数量：
1個
関税番号:
85364900





寸法
製品のネット幅:
45ミリメートル
製品のネット深さ/長さ:
86ミリメートル
製品の正味高さ:
86ミリメートル
製品の正味重量:
0.35キロ




テクニカル
主な連絡先番号:
3
主な連絡先NCの数:
0
補助接点数 NO:
0
補助接点数NC:
0
規格:
IEC/EN 60947-1、IEC/EN 60947-4-1、UL 60947-4-1、CSA C22.2 No. 60947-4-1
定格動作電圧:
主回路 690 V
定格周波数 (f):
制御回路 50 / 60 Hz
主回路 50 / 60 Hz
従来の自由空気熱電流（Ith）：
IEC 60947-4-1準拠、オープンコンタクタΘ = 40 °C 50 A
定格動作電流 AC-1 (Ie):
(690 V) 40 °C 45 A
(690 V) 60 °C 40 A
(690 V) 70 °C 32 A
定格動作電流 AC-3 (Ie):
(415 V) 60 °C 26 A
(440 V) 60 °C 26 A
(500 V) 60 °C 23 A
(690 V) 60 °C 17 A
(380 / 400 V) 60 °C 26 A
(220 / 230 / 240 V) 60 °C 26 A
定格動作電流 AC-3e (Ie):
(415 V) 60 °C 26 A
(440 V) 60 °C 26 A
(500 V) 60 °C 23 A
(690 V) 60 °C 17 A
(380 / 400 V) 60 °C 26 A
(220 / 230 / 240 V) 60 °C 26 A
定格動作電力AC-3（Pe）：
(400V) 11kW
(415V) 11kW
(440V) 15kW
(500V) 15kW
(690V) 15kW
(380 / 400 V) 11kW
(220 / 230 / 240 V) 6.5kW
定格動作電力 AC-3e (Pe):
(415V) 11kW
(440V) 15kW
(500V) 15kW
(690V) 15kW
(380 / 400 V) 11kW
(220 / 230 / 240 V) 6.5kW
定格短時間耐電流低電圧（Icw）:
周囲温度40℃、自由空気中、冷状態から10秒 350 A
周囲温度40℃、自由空気中、冷状態から15分50A
周囲温度40℃、自由空気中、冷状態から1分150A
周囲温度40℃、自由空気中、冷状態から1秒700A
周囲温度40℃、自由空気中、冷状態から30秒 225 A
最大破壊能力:
cos phi=0.45 (Ie > 100 A の場合は cos phi=0.35) 440 V 500 A
cos phi=0.45 (Ie > 100 A の場合は cos phi=0.35) 690 V 200 A
最大電気スイッチング周波数:
(AC-1) 600サイクル/時
(AC-2 / AC-4) 150サイクル/時
(AC-3) 1200サイクル/時
定格動作電流 DC-1 (Ie):
(110 V) 2極直列、40 °C 45 A
(110 V) 2極直列、60 °C 40 A
(110 V) 2極直列、70 °C 32 A
(110 V) 3極直列、40 °C 45 A
(110 V) 3極直列、60 °C 40 A
(110 V) 3極直列、70 °C 32 A
(220 V) 3極直列、40 °C 45 A
(220 V) 3極直列、60 °C 40 A
(220 V) 3極直列、70 °C 32 A
(72 V) 1極、40 °C 45 A
もっと見せる
定格動作電流 DC-3 (Ie):
(110 V) 2極直列、40 °C 45 A
(110 V) 2極直列、60 °C 40 A
(110 V) 2極直列、70 °C 32 A
(110 V) 3極直列、40 °C 45 A
(110 V) 3極直列、60 °C 40 A
(110 V) 3極直列、70 °C 32 A
(220 V) 3極直列、40 °C 45 A
(220 V) 3極直列、60 °C 40 A
(220 V) 3極直列、70 °C 32 A
(72 V) 1極、40 °C 45 A
もっと見せる
定格動作電流 DC-5 (Ie):
(110 V) 2極直列、40 °C 45 A
(110 V) 2極直列、60 °C 40 A
(110 V) 2極直列、70 °C 32 A
(110 V) 3極直列、40 °C 45 A
(110 V) 3極直列、60 °C 40 A
(110 V) 3極直列、70 °C 32 A
(220 V) 3極直列、40 °C 20 A
(220 V) 3極直列、60 °C 20 A
(220 V) 3極直列、70 °C 20 A
(72 V) 1極、40 °C 20 A
もっと見せる
定格絶縁電圧（Ui）：
IEC 60947-4-1 690 Vに準拠
UL/CSA 600 V準拠
定格インパルス耐電圧（Uimp）：
6kV
最大機械的スイッチング周波数:
1時間あたり3600サイクル
定格制御回路電圧（Uc）：
50 Hz 24 ... 60 V
60 Hz 24 ... 60 V
DC動作 20 ... 60 V
操作時間:
コイルの通電解除とNC接点の閉成の間 13 ... 98 ms
コイルの通電停止とNO接点の開放の間 11 ... 95 ms
コイル通電からNC接点開放まで38 ... 90 ms
コイル通電からNO接点閉まで40～95ms
DINレールへの取り付け:
TH35-15 (35 x 15 mm マウントレール) IEC 60715 準拠
TH35-7.5 (35 x 7.5 mm マウントレール) IEC 60715 準拠
ネジによる取り付け（付属していません）:
2 x M4ネジを斜めに配置
主回路接続容量:
フレキシブル フェルール付き 1/2x 1.5 ... 10 mm²
フレキシブル絶縁フェルール 1x 1.5 ... 10 mm²
フレキシブル絶縁フェルール 2x 1.5 ... 4 mm²
剛性ソリッド 1/2x 2.5 ... 4 mm²
硬質撚線 1/2x 2.5 ... 10 mm²
接続容量制御回路:
フレキシブル フェルール付き 1/2x 0.75 ... 2.5 mm²
フレキシブル絶縁フェルール 1x 0.75 ... 2.5 mm²
フレキシブル絶縁フェルール 2x 0.75 ... 1.5 mm²
剛性ソリッド 1/2x 1 ... 2.5 mm²
硬質撚線 1/2x 1 ... 2.5 mm²
ワイヤーストリップ長さ:
制御回路 10 mm
メイン回路 14 mm
保護の程度：
IEC 60529、IEC 60947-1、EN 60529準拠コイル端子IP20
IEC 60529、IEC 60947-1、EN 60529に準拠 メイン端子 IP20
端末タイプ:
ネジ端子


テクニカルUL/CSA

NEMAサイズ:
1
連続電流定格 NEMA:
27A
馬力定格 NEMA:
(115 V AC) 単相 2 Hp
(200 V AC) 三相 7-1/2 Hp
(230 V AC) 単相 3 Hp
(230 V AC) 三相 7-1/2 Hp
(460 V AC) 三相 10 馬力
(575 V AC) 三相 10 馬力
最大動作電圧 UL/CSA:
主回路 600 V
一般使用定格 UL/CSA:
(600V AC) 45A
馬力定格 UL/CSA:
(120 V AC) 単相 2 hp
(200 ... 208 V AC) 三相 7-1/2 hp
(220 ... 240 V AC) 三相 7-1/2 hp
(240 V AC) 単相 3 hp
(440 ... 480 V AC) 三相 15 hp
(550 ... 600 V AC) 三相 20 hp
接続容量主回路UL/CSA:
剛性ソリッド 1/2x 14-10 AWG
硬質撚線 1/2x 14-8 AWG
接続容量制御回路 UL/CSA:
剛性ソリッド 1/2x 18-14 AWG
硬質撚線 1/2x 18-14 AWG
締め付けトルク UL/CSA:
制御回路 11 in·lb
メイン回路 22 in·lb

環境

周囲温度:
接触器の近く、サーマル O/L リレーを装備 -25 ... 60 °C
サーマル O/L リレーなしのコンタクタの近く -40 ... 70 °C
保管用コンタクタの近く -60 ... +80 °C
耐候性:
IEC 60947-1 附属書 Q によるカテゴリー B
許容最大動作高度:
ディレーティングなし 3000 m
IEC 60068-2-27に準拠した耐衝撃性:
閉じた状態、衝撃方向: B1 25 g
オープン、衝撃方向: B1 5 g
衝撃方向: A 30 g
衝撃方向: B2 15 g
衝撃方向: C1 25 g
衝撃方向: C2 25 g
振動耐性:
4g 閉位置 & 2g 開位置 5 ... 300 Hz

材料コンプライアンス

紛争鉱物報告テンプレート (CMRT):
9AKK108467A5658
REACH宣言:
2CMT2021-006202
RoHS情報:
2CMT2021-006277
RoHSステータス:
EU指令2011/65/EUに準拠
有害物質規制法 - TSCA:
2CMT2023-006525
WEEE B2C / B2B:
ビジネスツービジネス
WEEEカテゴリー:
5. 小型機器（外寸50cm以下）

循環価値

使用終了時の手順:
1SBC101080M6801

エコの透明性

環境製品宣言 - EPD:
1SBD250584E4000
2TFP200036A1001

証明書と宣言

ABS証明書:
ABS_20-2060694-PDA
BV証明書:
翻訳元
CB証明書:
CB_SE-112316
CCC 証明書:
CCC_2010010304445623
CQC証明書:
CQC2010010304445623
CQC2020010304294316
適合宣言 - CCC:
2020980304001254
2020980304001052
適合宣言 - CE:
1SBD250000U1000
適合宣言 - UKCA:
1SBD250031U1000
DNV証明書:
番号
EAC 証明書:
ロシア
GOST証明書:
GOST_POCCFR.ME77.B07175.pdf
KC証明書:
KC_HW02016-15001C
LR証明書:
LRS_LR23403517TA-02
RINA証明書:
リナ_ELE240318XG
RMRS 証明書:
RMRS_1802705280
UL証明書:
UL-US-2150887-5
UL-CA-2142658-5
UL リストカード:
E312527

コンテナ情報

パッケージレベル1ユニット:
箱 1個
パッケージレベル1の幅:
87ミリメートル
パッケージレベル1の深さ/長さ:
87ミリメートル
パッケージレベル1の高さ:
47ミリメートル
パッケージレベル1総重量:
0.35キロ
パッケージレベル1 EAN:
3471523114111
パッケージレベル2ユニット:
箱 21個
パッケージレベル2の幅:
250ミリメートル
パッケージレベル2の深さ/長さ:
300ミリメートル
パッケージレベル2の高さ:
315ミリメートル
パッケージレベル2総重量:
15.75キロ
パッケージレベル3ユニット:
1080ピース

分類

オブジェクト分類コード:
質問
ETIM 4:
EC000066 - マグネットコンタクタ、ACスイッチング
ETIM 5:
EC000066 - マグネットコンタクタ、ACスイッチング
ETIM 6:
EC000066 - パワーコンタクタ、ACスイッチング
ETIM 7:
EC000066 - パワーコンタクタ、ACスイッチング
ETIM 8:
EC000066 - パワーコンタクタ、ACスイッチング
eクラス:
V11.0: 27371003
国連SPSC:
39121529
IDEA 細分カテゴリコード (IGCC):
4758 >> IEC コンタクタ
E番号（フィンランド）:
3706273
E番号（スウェーデン）:
3211376
