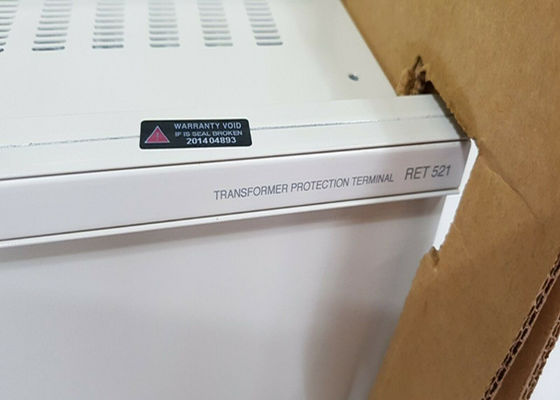

ABB RET521 1MRK001530-AC リレー トランスフォーマー保護端末

ABB RET521 1MRK001530-AC リレー トランスフォーマー保護端末


特徴:

• 多機能トランスフォーマー保護端末をコンパクトな設計で

• デジタルマイクロプロセッサーの設計

• 電源トランスフォーマー,発電機トランスフォーマーブロック,原子炉に適しています

• 変形:

• 二輪式 トランスフォーマー

• 3回転式トランスフォーマー

• 両方とも複数ブレーカー配列接続の可能性

• 中断する電流トランスフォーマーは必要ありません

• 幅広く設定・設定可能性により,アプリケーションの柔軟性

• 周波数追跡とフィルター調整による周波数範囲の拡大

• 機能・モジュール型・型式試験ソフトウェア

トランスフォーマー差点保護 - 2回転式と3回転式トランスフォーマーで 3 or more CT groups - Through-fault stability by settable current bias characteristics - Enhanced through-fault stability for multi-breaker arrangements - Inrush restraint with two selectable combinations of waveform and 2nd harmonic methods段階間のクロスブロック - 第5のハーモニックで過剰興奮抑制 - 内部CT比率とベクターグループ適応 - 自動ゼロシーケンス量排除

• 3相の時間過剰電流保護,逆時間および定時間特性. 3つの保護モジュールが利用可能.それぞれがトランスフォーマーの任意の側に設定できます.オプションとしての方向性

• 低インピーダンスの原則に基づいて,各トランスフォーマーローリングに制限された地球欠陥保護,また方向性機能も備えています

• 固定時間および逆時間特性を有する地球断層時電流保護. 3つの保護モジュールが利用可能.それぞれがトランスフォーマーの任意の側に設定できます.必要に応じて 2 番目のハーモニック拘束を選択できます.選択として方向性

• 選択可能なトランスフォーマー側のための単相または三相定時または逆時過電圧保護.この過電圧保護は中性電圧保護としても適用できます.6つの保護モジュール (SE960158) が利用可能である トランスフォーマー保護端末 RET 521*2.1 1MRK 504 012-BEN 1999年5月発行 1999年3月以降変更 予告なく変更されるデータ トランスフォーマー保護端末 RET 521*2.1 1MRK 504 012-BEN ページ 2 特徴 (続き)

選択可能なトランスフォーマー側のための単相または3相定時低電圧保護.3つの保護モジュールが利用可能である.

• IEEE逆時間またはトランスフォーマー適応特性によるV/Hz測定に基づく過剰興奮保護

• 熱過負荷防止

• オン・タップ・チェンジャーの単一変圧器または並行変圧器の電圧調節

• プログラム可能な論理,入力と出力,トリップ論理,そして,または,トリップおよび/または外部保護機能の表示のためのタイマー (ブッホルツ,温度など)

• サービス の 価値 を 表す

• イベント記録の表示

• 継続的な自己モニタリングと診断

- 5th ハーモニックで過剰興奮抑制 - 内部CT比率とベクターグループの適応

- 自動ゼロシーケンス量排除

• 3相の時間過剰電流保護,逆時間および定時間特性. 3つの保護モジュールが利用可能.それぞれがトランスフォーマーの任意の側に設定できます.オプションとしての方向性

• 低インピーダンスの原則に基づいて,各トランスフォーマーローリングに制限された地球欠陥保護,また方向性機能も備えています

• 固定時間および逆時間特性を有する地球断層時電流保護. 3つの保護モジュールが利用可能.それぞれがトランスフォーマーの任意の側に設定できます.必要に応じて 2 番目のハーモニック拘束を選択できます.選択として方向性

• 選択可能なトランスフォーマー側のための単相または三相定時または逆時過電圧保護.この過電圧保護は中性電圧保護としても適用できます.6つの保護モジュールは利用可能です.

選択可能なトランスフォーマー側のための単相または3相定時低電圧保護.3つの保護モジュールが利用可能である.

• IEEE逆時間またはトランスフォーマー適応特性によるV/Hz測定に基づく過剰興奮保護

• 熱過負荷防止

• オン・タップ・チェンジャーの単一変圧器または並行変圧器の電圧調節

• プログラム可能な論理,入力と出力,トリップ論理,そして,または,トリップおよび/または外部保護機能の表示のためのタイマー (ブッホルツ,温度など)

• サービス の 価値 を 表す

• イベント記録の表示

• 継続的な自己モニタリングと診断

• 障害の記録とデータ保存をPCで表示する

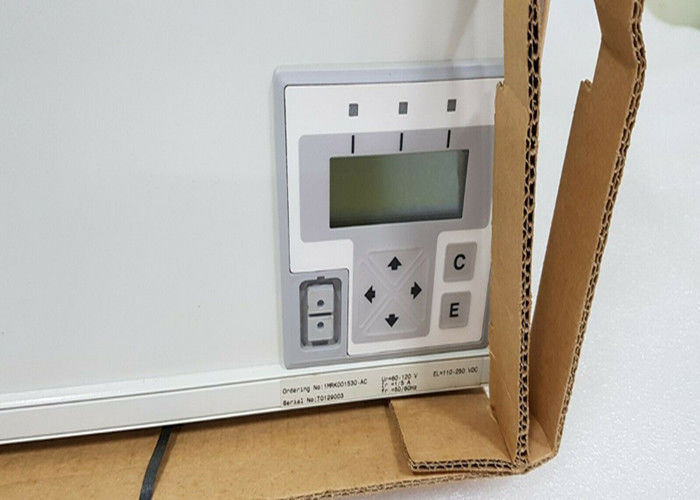

• キーパッドとPC用のフロントポートコネクタを搭載した前部マウントメニュー駆動ディスプレイ

• ステーション制御およびステーション監視システムのための2つのポートのリモートデータ通信

• パネル,表面,またはフラッシュマウントに19インチラックを搭載できる

• ハードウェアオプション: - バイナリー入力と出力コンタクトのための追加入力/出力モジュールそして mA アナログ入力 - 追加のアナログ入力モジュール - 信頼性と安全性の試験のための分離したCombitest試験スイッチ - DC電源のオン/オフスイッチ - IP 40とIP 54のマウント詳細

適用:

数値トランスフォーマー端末 RET 521 は,二回転式と三回転式トランスフォーマー,自動トランスフォーマー,ジェネレーター・トランスフォーマー・ブロックとシャント・リアクター.

RET 521は主要電流トランスフォーマーに対する要求が低く,中置CTは不要である.

トランスフォーマーサイズ,ベクトルグループ,システム中立のアーディングと保護機能の拡張は,ユーザの好みに応じてモジュラルのハードウェアとソフトウェアから機能の選択は,ユーザーの好みに従って選択性と信頼性の要求に従って行われます.

発電機・トランスフォーマー・ブロックや大型ネットワーク・トランスフォーマーなどの大型・重要なトランスフォーマーでは,2つのRET 521を使用し,冗長性を得るため,モジュール型保護ソフトウェアを選択的に組み込むことができる.小型のトランスフォーマーとシャント反応器は,RET 521にモジュールソフトウェアを組み込むことができ,また,プログラム可能なロジックを使用して,外部保護のためのトリップまたは指示を提供することができます (eブルッホルツ氏)

保護と制御のための非常にコンパクトな設計を提供します.RET 521 は,保護設定をパーセント (%) で許可するために,電源トランスフォーマー等級と計器トランスフォーマー比率に調整を設定することを含みます.RET 521 は,図1に示されているように,2回転式および3回転式向けに供給されている.
