| 起源の場所: | スウェーデン |
| ブランド名: | ABB |
| 証明: | CE |
| モデル番号: | DO815 3BSE013258R1 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | オリジナルの箱に |
| 受渡し時間: | 3〜5日間 |
| 支払条件: | T/T |
| 供給の能力: | 100 |
| モデル: | DO815 3BSE013258R1 | ブランド: | ABB |
|---|---|---|---|
| 出産国: | スウェーデン | 製品純重量: | 0.3kg |
| 製品タイプ: | I-O_モジュール | シグナルタイプ:: | 高い側面の運転者、現在の制限 |
| タイプ: | デジタル出力 |

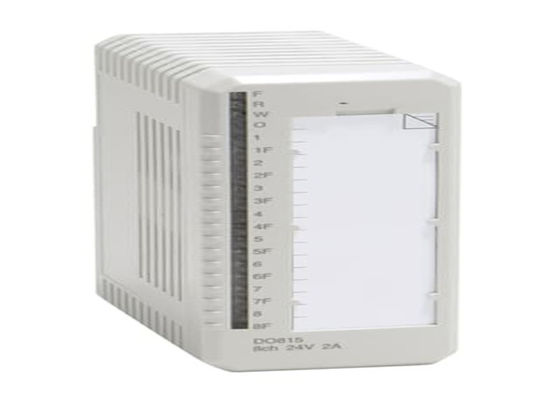

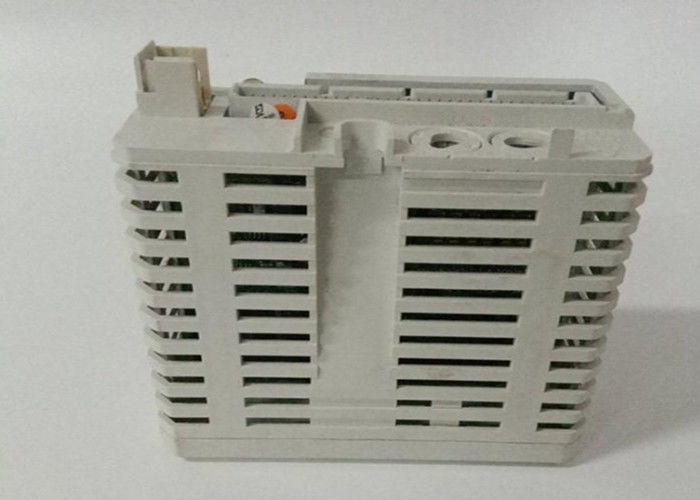

ABB DO815 3BSE013258R1 8チャンネル 24V デジタル出力モジュール
DO815は,S800 I/O用の8チャネル24Vデジタル出力モジュールである.出力電圧範囲は10〜30Vで,最大連続出力電流は2A @ 24Vである.ショート・サーキットから保護されている輸出はそれぞれ4つの出力チャネルで2つの個別に隔離されたグループに分かれています.各出力チャネルは,ショート回路とオーバーロードで保護された高サイドドライバーで,オープンロード検出 (アクティブ信号で),EMC保護コンポーネント,インダクティブロード抑制,出力状態表示LEDと光学隔離障壁.
一般情報
| 記事番号 | 3BSE013258R1 |
| タイプ | デジタル出力 |
| シグナル仕様 | 24 V DC (10 - 32 V DC), 2A |
| チャンネル数 | 8 |
| シグナルタイプ | 横の高いドライバー,電流制限 |
| ハート | 違う |
| 国営企業 | 違う |
| 冗長性 | 違う |
| 高度な整合性 | 違う |
| 内在的な安全性 | 違う |
| メカニクス | S800 |
詳細なデータ
| 孤立 | グループ別で地面から隔離されている |
| 出力負荷 | < 0.25 Ω |
| 電流制限 | 短回路防止電流の出力制限 |
| 最大フィールドケーブル長さ | 600メートル (656ヤード) |
| イベント記録の正確性 | -0 ms / +1.3 ms |
| 定位隔熱電圧 | 50V |
| ダイレクトリック試験電圧 | 500V AC |
| 電力消耗 | タイプ4W |
| 電流消費量 +5 V モジュールバス | タイプ120mA 最大150mA |
| 電流消費量 +24 V モジュールバス | 0 |
| 電流消費量 +24 V 外部 | 0 |
診断
| フロントLED | F (ault), R (un), W (learning), O (SP), チャンネル1〜8 状態, チャンネル1〜8 欠陥 |
| 監督 | 短回路,過負荷,低電圧,開放負荷 |
| 監督の状況を示す | モジュールエラー,モジュール警告,チャネルエラー |
環境と認証
| CEマーク | そうだ |
| 電気安全 | EN 61010-1,UL 61010-1,EN 61010-2-201,UL 61010-2-201 |
| 危険 な 場所 | C1 Div 2 cULus,C1 ゾーン 2 cULus,ATEX ゾーン 2 |
| 船舶の認証 | ABS,BV,DNV,LR |
| 温度,動作 | 0 °C から +55 °C (+32 °C から +131 °F) まで,承認は +5 °C から +55 °C まで発行されます. |
| 温度,貯蔵 | -40 °Cから +70 °C (-40 °Fから +158 °F) |
| 汚染度 | レベル2 IEC 60664-1 |
| 腐食防止 | ISA-S7104G3 |
| 相対湿度 | 5~95% 凝縮しない |
| 最大環境温度 | 55 °C (131 °F),コンパクト MTU 40 °C (104 °F) の垂直設置用 |
| 保護クラス | IEC 60529 による IP20 |
| 機械操作条件 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4,EN 61000-6-2 |
| 超電圧カテゴリー | IEC/EN 60664-1,EN 50178 について |
| 機器のクラス | IEC 61140 に基づくクラスI (土壌保護) |
| RoHS 準拠 | DIRECTIVE/2011/65/EN (EN 50581:2012) について |
| WEEEの遵守 | 規制の適用について |
互換性
| MTU と併用 | 試験用車について |
| キーコード | AA |
サイズ
| 幅 | 45 mm (1.77 円) |
| 深さ | 接続器を含む102 mm (4.01 ),111 mm (4.37 ) |
| 高さ | 119 mm (4.7 円) |
| 体重 | 0.2kg (0.44ポンド) |
