| 起源の場所: | シンガポール (SG) |
| ブランド名: | ABB |
| 証明: | CE |
| モデル番号: | AI893 3BSC690141R1 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | オリジナルの箱に |
| 受渡し時間: | 3〜5日間 |
| 支払条件: | T/T |
| 供給の能力: | 100 |
| モデル: | AI893 3BSC690141R1 | ブランド: | ABB |
|---|---|---|---|
| 出産国: | シンガポール (SG) | 製品純重量: | 0.3kg |
| 入力チャネルの数: | 8 | MTU と併用: | TU890, TU891 |
| タイプ: | アナログ入力 | 信号の指定: | RTDかTC |

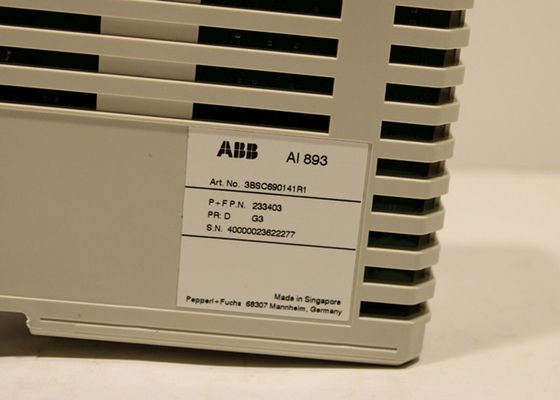

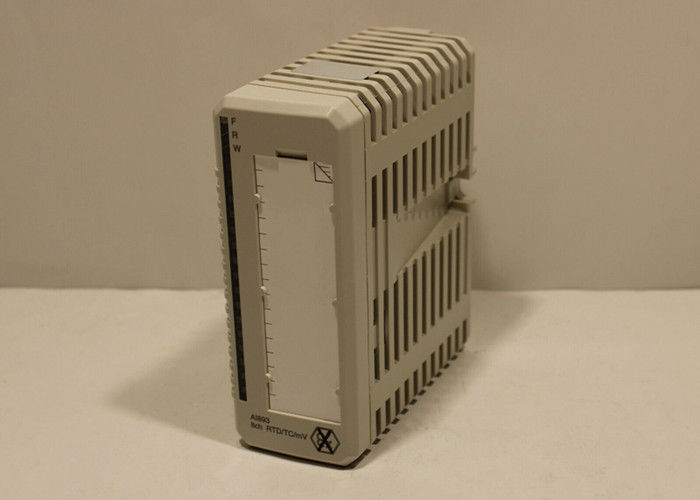

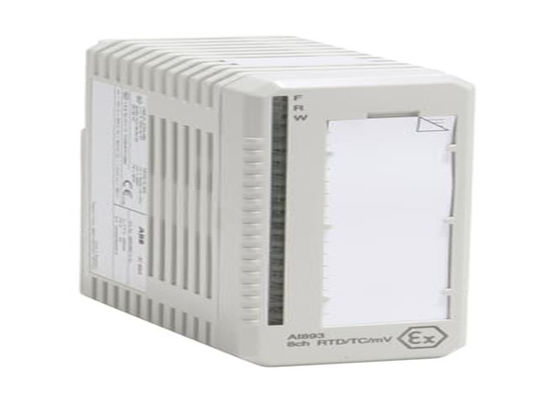

ABB AI893 3BSC690141R1 アナログインプット TC/RTD IS 8 CH
AI893 アナログ入力モジュールは 8 つのチャンネルを持っています.モジュールは,追加の外部装置の必要性なく,危険領域のプロセス機器に接続するための各チャネルの内在安全保護コンポーネントを含みます..
モジュールは2つまたは3つワイヤのRTDセンサまたはTCセンサのために設定できます.TCモードでは,チャンネル8をCold Junction (環境温度) 測定に使用します.チャンネル1のCJチャンネルとして機能する... ほら7接続温度は,MTUのスクリュー端末または装置から離れた接続ユニットで局所的に測定することができる.冷接点温度は,3本のPt 100センサーで測定される.代替としてユーザによって (パラメータとして) 固定接続温度を設定できます.CJ温度測定は必要ない場合,チャンネル8はチャンネル1〜7と同じ方法で使用できます.
TU890 と TU891 Compact MTU は,このモジュールで使用可能で,追加の端末なしでプロセス装置に3本のワイヤー接続を可能にします.EXアプリケーションのTU890と非ExアプリケーションのTU891.
• 2 つまたは3 つワイヤのRTDと熱対のための8つの差入チャネル.
• 地面から隔離された8つのチャンネルからなる1つのグループ
• 15 ビット+サインの解像度
• 認証済み原材料
一般情報
| 記事番号 | 3BSC690141R1 |
| タイプ | アナログ入力 |
| シグナル仕様 | RTD または TC |
| チャンネル数 | 8 |
| シグナルタイプ | 単極型単端型 |
| ハート | 違う |
| 国営企業 | 違う |
| 冗長性 | 違う |
| 高度な整合性 | 違う |
| 内在的な安全性 | そうだ |
| メカニクス | S800 |
詳細なデータ
| 決議 | 15ビット+サイン |
| 入力インペダンス | >10 MΩ |
| 孤立 | グループ別で地面から隔離されている |
| エラー | TC/mV: <20 μV; RTD (0-400 Ω): <0.1 Ω; RTD (0-4000 Ω): <1 Ω |
| 温度変動 | TC/mV: <20 μV/10°C; RTD (0-400 Ω): <0.1 Ω/10°C; RTD (0-4000 Ω): <1 Ω/10°C |
| 更新サイクル時間 | (アクティブチャンネル数) x 125 + 125 ms |
| 共通モードの電圧入力 | +/- 5V |
| CMRR,50Hz,60Hz | >100 dB |
| NMRR,50Hz,60Hz | >80 dB |
| 定位隔熱電圧 | 50V |
| ダイレクトリック試験電圧 | 500V AC |
| 電力消耗 | 0.5W |
| 電流消費量 +5 V モジュールバス | タイプ 90 mA 最大 <125 mA |
診断
| フロントLED | F (ault), R (un), W (earning) について |
| 監督 | オープン回路,短回路 RTD |
環境と認証
| CEマーク | そうだ |
| 電気安全 | EN 61010-1,EN 61010-2-201 |
| 危険 な 場所 | ATEX/IECExゾーン2とゾーン0との接点 cFMus C1,Div 2/ゾーン2とC1,C2,C3の接点 Div 1/ゾーン0 |
| 船舶の認証 | - |
| 温度,動作 | 0〜55 °C (+32〜131 °F) |
| 温度,貯蔵 | -40 °Cから +70 °C (-40 °Fから +158 °F) |
| 汚染度 | レベル2 IEC 60664-1 |
| 腐食防止 | ISA-S7104G3 |
| 相対湿度 | 5~95% 凝縮しない |
| 最大環境温度 | 55 °C (131 °F),コンパクト MTU 40 °C (104 °F) の垂直設置用 |
| 保護クラス | IEC 60529 による IP20 |
| 機械操作条件 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4,EN 61000-6-2 |
| 超電圧カテゴリー | IEC/EN 60664-1,EN 50178 について |
| 機器のクラス | IEC 61140 に基づくクラスI (土壌保護) |
| RoHS 準拠 | DIRECTIVE/2011/65/EU (EN 50581:2012) について |
| WEEEの遵守 | 規制の適用について |
互換性
| MTU と併用 | TU890, TU891 |
| キーコード | BA |
内在的な安全性パラメータ
| U0 (CENELEC USAグループ) | IIC について |
| I0 (CENELEC USAグループ) | IIB |
| P0 (CENELEC USAグループ) | IIA |
| U0 - C0 (uF) | 1.41 |
| U0 -L0 (mH) | 88 |
| U0 -L/R (uH/O) | 586 |
| I0 - C0 (uF) | 9 |
| I0 -L0 (mH) | 352 |
| I0 -L/R (uH/O) | 2347 |
| P0 - C0 (uF) | 36 |
| P0 -L0 (mH) | 706 |
| P0 -L/R (uH/O) | 4707 |
サイズ
| 幅 | 45 mm (1.77 円) |
| 深さ | 接続器を含む102 mm (4.01 ),111 mm (4.37 ) |
| 高さ | 119 mm (4.7 円) |
| 体重 | 0.16kg (0.35ポンド) |
