| 起源の場所: | シンガポール (SG) |
| ブランド名: | ABB |
| 証明: | CE |
| モデル番号: | AI890 3BSC690071R1 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | 交渉可能 |

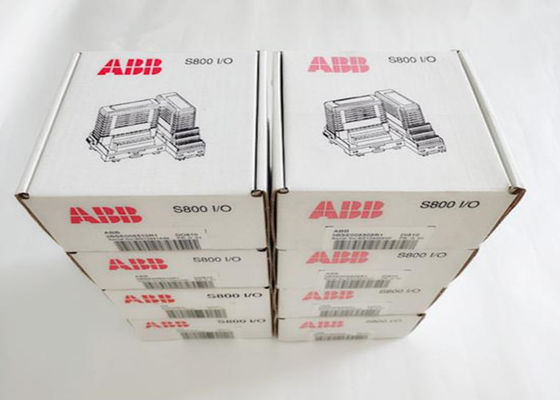

| パッケージの詳細: | オリジナルの箱に |
| 受渡し時間: | 3〜5日間 |
| 支払条件: | T/T |
| 供給の能力: | 100 |
| モデル: | AI890 3BSC690071R1 | ブランド: | ABB |
|---|---|---|---|
| 出産国: | シンガポール (SG) | 製品純重量: | 0.2KG |
| 製品タイプ: | I-O_モジュール | チャンネルタイプ: | アイルランド |
| 入力チャネルの数: | 8 |

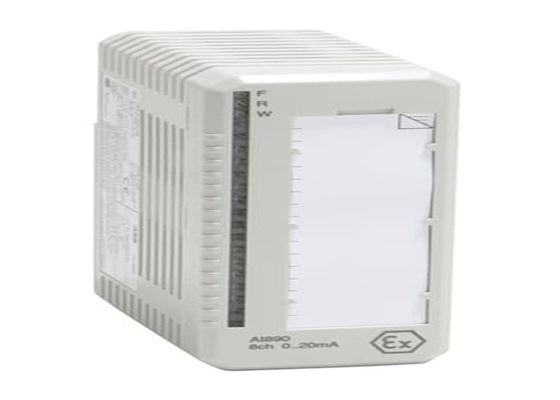

ABB AI890 3BSC690071R1アナログ入力/内在安全インターフェース
AI890 アナログ入力モジュールは8つのチャンネルを持っています.モジュールは,追加の外部装置の必要性なく,危険領域のプロセス機器に接続するための各チャネルの内在安全保護コンポーネントを含みます..
各チャネルは,電流入力または電源であり,2本のワイヤープロセスの送信機をモニターすることができます.電流入力は外部電源送信機です.電流の入力電圧の低下は通常3VですPTCを含む.各チャネルのトランスミッター電源は, 20 mA のループ電流で Ex 認証されたプロセストランスミッターに少なくとも 15 V を供給することができ,過負荷条件では 23 mA に制限されています.8つのチャネルはすべてモジュールバスと電源から隔離され,1つのグループに分かれています.電源接続の24Vから入力段階への電力は変換されます.
TU890 と TU891 Compact MTU は,このモジュールで使用可能で,追加の端末なしでプロセス装置に2本のワイヤー接続を可能にします.EXアプリケーションのTU890と非ExアプリケーションのTU891.
0〜20 mAまたは4〜20 mAの8チャネル,単端の単極入力.
• 地面から隔離された8つのチャンネルからなる1つのグループ
• Ex 認定の2ワイヤー送信機の電源とモニター
• 外部電源のためのエネルギー貯蔵しないアナログ入力
一般情報
| 記事番号 | 3BSC690071R1 |
| タイプ | アナログ入力 |
| シグナル仕様 | 0...20mA |
| チャンネル数 | 8 |
| シグナルタイプ | 単極型単端型 |
| ハート | 違う |
| 国営企業 | 違う |
| 冗長性 | 違う |
| 高度な整合性 | 違う |
| 内在的な安全性 | そうだ |
| メカニクス | S800 |
詳細なデータ
| 決議 | 12ビット |
| 孤立 | グループ別で地面から隔離された |
| 範囲以下/範囲上 | 0 / 22 mA |
| エラー | 最大0.1% |
| 温度変動 | タイプ 50ppm/°C 最大 100ppm/°C |
| 入力フィルター (上昇時間0~90%) | 75 ms |
| 更新サイクル時間 | 5 ms |
| 電流制限 | 電流の電源が限られた電源で組み込まれています |
| CMRR,50Hz,60Hz | >80 dB |
| NMRR,50Hz,60Hz | >20 dB |
| 定位隔熱電圧 | 50V |
| ダイレクトリック試験電圧 | 500V AC |
| 電力消耗 | 1.5W |
| 電流消費量 +5 V モジュールバス | タイプ70mA 最大150mA |
| 電流消費量 +24 V 外部 | タイプ 220 mA 最大 < 300 mA |
診断
| フロントLED | F (ault), R (un), W (earning) について |
| 監督 | 内部プロセス供給 |
| 監督の状況を示す | モジュールエラー,モジュール警告,チャネルエラー |
環境と認証
| CEマーク | そうだ |
| 電気安全 | EN 61010-1,EN 61010-2-201 |
| 危険 な 場所 | ATEX/IECExゾーン2とゾーン0との接点 cFMus C1,Div 2/ゾーン2とC1,C2,C3の接点 Div 1/ゾーン0 |
| 船舶の認証 | ABS,BV,DNV,LR |
| 温度,動作 | 0〜55 °C (+32〜131 °F) |
| 温度,貯蔵 | -40 °Cから +70 °C (-40 °Fから +158 °F) |
| 汚染度 | レベル2 IEC 60664-1 |
| 腐食防止 | ISA-S7104G3 |
| 相対湿度 | 5~95% 凝縮しない |
| 最大環境温度 | 55 °C (131 °F),コンパクト MTU 40 °C (104 °F) の垂直設置用 |
| 保護クラス | IEC 60529 による IP20 |
| 機械操作条件 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4,EN 61000-6-2 |
| 超電圧カテゴリー | IEC/EN 60664-1,EN 50178 について |
| 機器のクラス | IEC 61140 に基づくクラスI (土壌保護) |
| RoHS 準拠 | DIRECTIVE/2011/65/EU (EN 50581:2012) について |
| WEEEの遵守 | 規制の適用について |
互換性
| MTU と併用 | TU890, TU891 |
| キーコード | AC |
サイズ
| 幅 | 45 mm (1.77 円) |
| 深さ | 接続器を含む102 mm (4.01 ),111 mm (4.37 ) |
| 高さ | 119 mm (4.7 円) |
| 体重 | 0.2kg (0.44ポンド) |
私たちのブランド:
[ハニーウェル] モジュール DCS/PLC/トランスミッター
[エマーソン/デルタV] モジュール/CT モーター&ドライブ
[ABB] I/O モジュール
[AB] モジュール&タッチスクリーン
[ローズマウント] 送信機
[横川] 送信機
[ヤスカワ] サーボドライブ&サーボモーター
[GE/FANUC] IC69シリーズ PLC
[ミツビシ] サーボドライブ&サーボモーター
(モディコン,SMC,SICK,NORGREN,シエメンズ,エブンパストなど)
1まず メールを送ってくださいブランド,名前プレートのモデルコード/写真,量についてモデルと数量を確認した後, PIをあなたに送ります.
2,あなたはPaypal / ウェスタンユニオン / 貿易保証 / T / Tによって転送することができます.当支払いが受信されたとき,我々はあなたのための注文を準備し始めます.
コンタクトパーソン: Ms. Florence Zhang
電話番号: 86-18318060200
ファックス: Zhang hefei
