| 起源の場所: | スウェーデン |
| ブランド名: | ABB |
| 証明: | CE |
| モデル番号: | AI825 3BSE036456R1 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | オリジナルの箱に |
| 受渡し時間: | 3〜5日間 |
| 支払条件: | T/T |
| 供給の能力: | 100 |
| モデル: | AI825 3BSE036456R1 | ブランド: | ABB |
|---|---|---|---|
| 出産国: | スウェーデン | 製品純重量: | 0.3kg |
| 製品タイプ: | I-O_モジュール | タイプ: | アナログ入力 |
| シグナルタイプ: | 両極差動 |

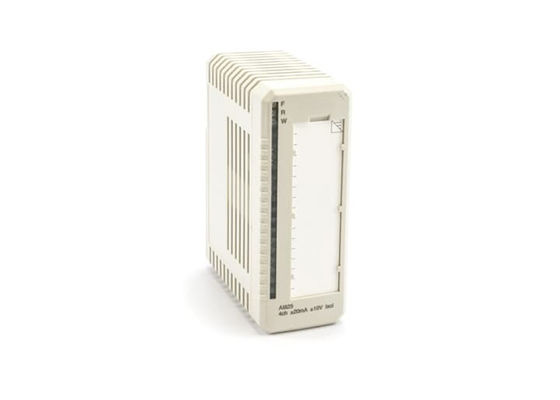

ABB AI825 3BSE036456R1アナログ入力モジュール
わかった
AI825 アナログ入力モジュールは4つの個別に電磁的に隔離された双極電流/電圧入力があります.各チャネルは電圧または電流入力どちらかになります.
このモジュールは,直流の電流入力が最大6.3V,電流入力が超電圧から保護され,電流が最大30Vまで電流に対応します.電流はPTC電流抵抗器によって制限されます.
モジュールバスの24Vから入力ステージへの電力を変換します.
特徴と利点
| 記事番号 |
3BSE036456R1
|
| タイプ | アナログ入力 |
| シグナル仕様 | -20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10 V |
| チャンネル数 | 4 |
| シグナルタイプ | 双極差分 |
| ハート | 違う |
| 国営企業 | 違う |
| 冗長性 | 違う |
| 高度な整合性 | 違う |
| 内在的な安全性 | 違う |
| メカニクス | S800 |
詳細なデータ
| 決議 | 14ビットプラス記号 |
| 入力インペダンス |
10MΩ (電圧入力)
50Ω (入力電流)
|
| 孤立 |
個別隔離,チャネル間と回路間共通
|
| 範囲以下/範囲上 | ± 15% |
| エラー | 最大0.1% |
| 温度変動 |
最大47ppm/°C (0..10V),最大34ppm/°C (±10V),最大78ppm/°C
(0..20mA),最大57ppm/°C (±20mA)
|
| 入力フィルター (上昇時間0~90%) |
115ms (電圧入力),130ms (電流入力)
|
|
更新サイクル時間
|
< 10ms
|
| 最大フィールドケーブル長さ |
600メートル (656ヤード)
|
| ダイレクトリック試験電圧 |
1900 V DC-ch-ch, 3250 V DC-ch-ground/システム
|
| 電力消耗 |
タイプ 2.5W 最大 3.2W
|
| 電流消費量 +5 V モジュールバス |
タイプ70mA 最大100mA
|
| 電流消費量 +24 V モジュールバス |
90mA,最大110mA
|
| 電流消費量 +24 V 外部 | 0 |
診断
| フロントLED | F (ault), R (un), W (earning) について |
| 監督 | 内部電源 |
| 監督の状況を示す | モジュールエラー,モジュール警告,チャネルエラー |
環境と認証
| CEマーク | そうだ |
| 電気安全 | EN 61010-1,UL 61010-1,EN 61010-2-201,UL 61010-2-201 |
| 危険 な 場所 |
-
|
| 船舶の認証 |
-
|
| 温度,動作 | 0 °C から +55 °C (+32 °C から +131 °F) まで,承認は +5 °C から +55 °C まで発行されます. |
| 温度,貯蔵 | -40 °Cから +70 °C (-40 °Fから +158 °F) |
| 汚染度 | レベル2 IEC 60664-1 |
| 腐食防止 | ISA-S7104G3 |
| 相対湿度 | 5~95% 凝縮しない |
| 最大環境温度 | 55 °C (131 °F),コンパクト MTU 40 °C (104 °F) の垂直設置用 |
| 保護クラス | IEC 60529 による IP20 |
| 機械操作条件 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4,EN 61000-6-2 |
| 超電圧カテゴリー | IEC/EN 60664-1,EN 50178 について |
| 機器のクラス | IEC 61140 に基づくクラスI (土壌保護) |
| RoHS 準拠 | DIRECTIVE/2011/65/EU (EN 50581:2012) について |
| WEEEの遵守 | 規制の適用について |
互換性
| MTU と併用 |
TU811, TU813, TU831
|
| キーコード | DA |
サイズ
| 幅 | 45 mm (1.77 円) |
| 深さ | 接続器を含む102 mm (4.01 ),111 mm (4.37 ) |
| 高さ | 119 mm (4.7 円) |
| 体重 |
0.30kg (0.66ポンド)
|
