| ブランド名: | ABB |
| 証明: | CE |
| モデル番号: | DO815 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Contact us |
| パッケージの詳細: | 新しいオリジナル箱 |
| 受渡し時間: | 3-5days |
| 支払条件: | T/T |
| 供給の能力: | 50 |
| モデル: | DO815 | タイプ: | アナログ出力 |
|---|---|---|---|
| 製品名: | 出力モジュール | 機械工: | S800 |
| チャンネル数: | 8チャンネル | 信号のタイプ: | 高い側面の運転者、現在の制限 |
ABB デジタル出力 DO815 アナログ 1x8 チャネル HART 3BSE013258R1 S800 I/O モジュール

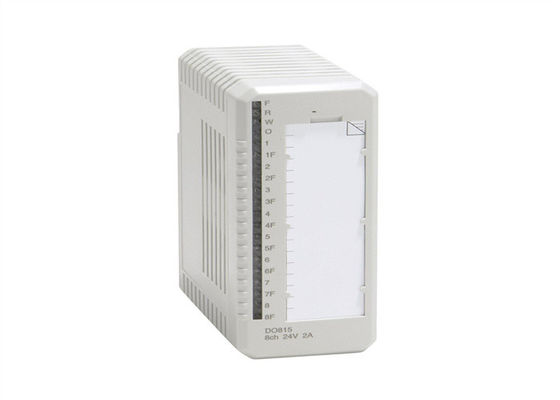

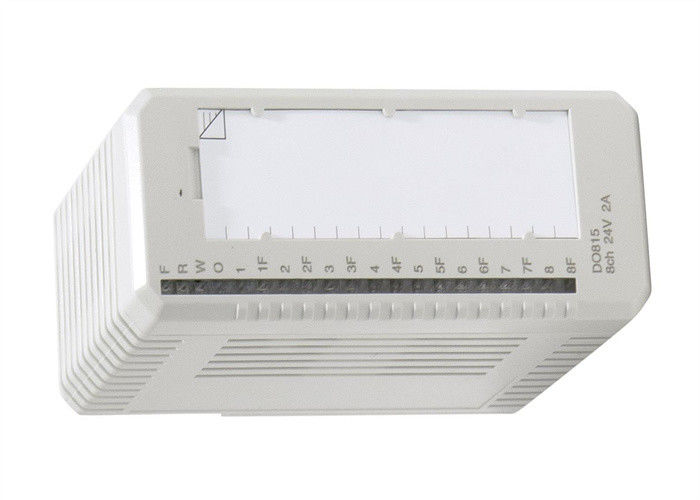

DO815の記述
DO815は,S800 I/O用の8チャネル24Vデジタル出力モジュールである.出力電圧範囲は10〜30Vで,最大連続出力電流は2A @ 24Vである.ショート・サーキットから保護されている輸出はそれぞれ4つの出力チャネルで2つの個別に隔離されたグループに分かれています.各出力チャネルは,ショート回路とオーバーロードで保護された高いサイドドライバーで構成され,開いた負荷検出 (アクティブ信号),EMC保護コンポーネント,インダクティブロード抑制,出力状態表示LEDと光学隔離障壁.
一般情報
| タイプ | デジタル出力 |
| シグナル仕様 | 24 V DC (10 - 32 V DC), 2A |
| 記事番号 | 3BSE013258R1 |
| チャンネル数 | 8 |
| シグナルタイプ | 横の高いドライバー,電流制限 |
| ハート | 違う |
| 国営企業 | 違う |
| 冗長性 | 違う |
| 高度な整合性 | 違う |
| 内在的な安全性 | 違う |
| メカニクス | S800 |
詳細なデータ
| 孤立 | グループ別で地面から隔離されている |
| 出力負荷 | < 0.25 Ω |
| 電流制限 | 短回路防止電流の出力制限 |
| 最大フィールドケーブル長さ | 600メートル (656ヤード) |
| イベント記録の正確性 | -0 ms / +1.3 ms |
| 定位隔熱電圧 | 50V |
| ダイレクトリック試験電圧 | 500V AC |
| 電力消耗 | タイプ4W |
| 電流消費量 +5 V モジュールバス | タイプ120mA 最大150mA |
| 電流消費量 +24 V モジュールバス | 0 |
| 電流消費量 +24 V 外部 | 0 |
診断
| フロントLED | F (ault), R (un), W (learning), O (SP), チャンネル1〜8 状態, チャンネル1〜8 欠陥 |
| 監督 | 短回路,過負荷,低電圧,開放負荷 |
| 監督の状況表示 | モジュールエラー,モジュール警告,チャネルエラー |
I/O モジュール
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
特徴と利点
サイズ
| 高さ | 119 mm (4.7 円) |
| 幅 | 45 mm (1.77 円) |
| 深さ | 接続器を含む102 mm (4.01 ),111 mm (4.37 ) |
| 体重 | 0.2kg (0.44ポンド) |
互換性
| MTU と併用 | 試験用車について |
| キーコード | AA |
