| モデル: | AI830A | ブランド: | ABB |
|---|---|---|---|
| 注文番号。: | 3BSE040662R1 | A/Dの決断: | 0.3kg |
| CPUのクロック周波数: | 14ビット | カテゴリー: | S800入力/出力 |
AI830Aデジタル入力モジュール ABB 3BSE040662R1 RTD入力モジュール 8チャンネル
一般情報 I
製品ID:
3BSE040662R1
ABB タイプ指定:
AI830A
カタログ説明:
AI830A アナログ入力 1x8ch RTD
一般情報 II
| タイプ | アナログ入力 |
| シグナル仕様 | 3ワイヤ RTD:Pt100,Cu10,NI100,Ni120と抵抗ポテンチオメーター |
| 記事番号 | 3BSE040662R1 |
| チャンネル数 | 8 |
| シグナルタイプ | S800 モジュールと終端ユニット,3BSE020924の表を参照. |
| ハート | 違う |
| 国営企業 | 違う |
| 冗長性 | 違う |
| 高度な整合性 | 違う |
| 内在的な安全性 | 違う |
| メカニクス | S800 |
デジタル入力出力モジュールAI830Aの導入
AI830/AI830A RTD入力モジュールは,抵抗要素 (RTDs) で温度測定のための8つのチャネルを有する. 3本のワイヤー接続を有する.すべてのRTDは地面から隔離されなければならない.
AI830/AI830Aは,Pt100,Cu10,Ni100,Ni120または抵抗センサーで使用することができる.温度をセンチグラードまたはファレンヘイトに線形化および変換することがモジュール上で実行される.
各チャネルは個別に設定できます. メイン周波数パラメータは,ネットワーク周波数フィルターサイクル時間を設定するために使用されます. これにより,指定された周波数 (50 Hz または 60 Hz) でノッチフィルタが得られます.
特徴と利点
詳細なデータ
| 決議 | S800 モジュールと終端ユニット (3BSE020924-xxx) の表を参照. |
| 孤立 | グループ別で地面から隔離されている |
| エラー | フィールドケーブル抵抗に依存するエラー:Rerr = R* (0.005 + ∆R/100) Terr°C = Rerr / (R0 * TCR) Terr°F = Terr°C * 1.8 |
| 温度変動 | S800 モジュールと終端ユニット (3BSE020924-xxx) の表を参照. |
| 更新サイクル時間 | 150 + 95 * (アクティブチャンネル数) ms |
| CMRR,50Hz,60Hz | >120 dB (10Ωの負荷で) |
| NMRR,50Hz,60Hz | >60 dB |
| 定位隔熱電圧 | 50V |
| ダイレクトリック試験電圧 | 500V AC |
| 電力消耗 | 1.6W |
| 電流消費量 +5 V モジュールバス | 70mA |
| 電流消費量 +24 V モジュールバス | 50mA |
| 電流消費量 +24 V 外部 | 0 |

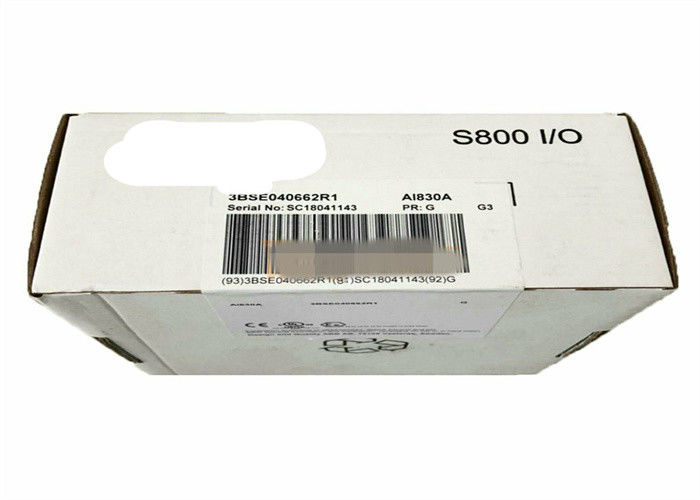

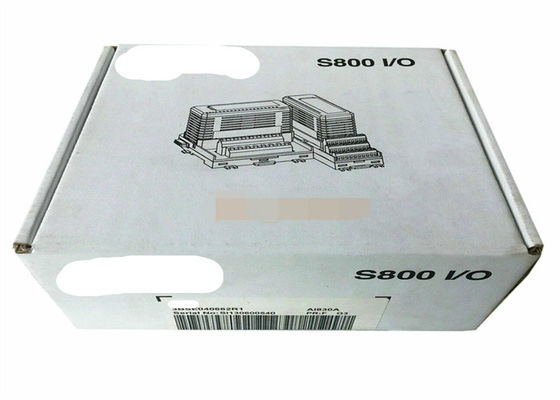

AI830Aの写真
S800デジタルI/Oモジュールのいくつかのモデル:
1カード 16 入力,デジタル
DI801
DI810/TU812
DI811/TU812
DI814/TU812
DI830/TU812
DI831/TU812
DI840/TU812
DI880/TU812
2カード 16出力 デジタル
DO801
DO810/TU812
DO814/TU812
DO840/TU812
DO880/TU812
3カード8入口 デジタル
DI802
DI803
DI820
DI821
DI885/TU812
4カード8 デジタル出力
DO802
DO815
DO820
DO821
5カード 8入口 アナログ
AI801
AI810/TU812
AI830/TU812
AI835/TU812
AI845/TU812
6カード 8 アナログ出力
AO801
AO810/TU812
AO845/TU812
7カード 4入口 アナログ
AI820/TU812
8カード 4 アナログ出力
AO820/TU812
9カードカウンター
DP820/TU812
DP840/TU812
