| 起源の場所: | 中国 |
| ブランド名: | ABB |
| 証明: | CE |
| モデル番号: | DO814 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Contact us |
| パッケージの詳細: | 新しいオリジナル箱 |
| 受渡し時間: | 3-5days |
| 支払条件: | T/T |
| 供給の能力: | 50 |
| モデル: | DO814 | ブランド: | ABB |
|---|---|---|---|
| 重複: | はい | 製品名: | 出力モジュール |
| 信号の指定: | 24 V d.c。（12-32 V d.c。）、0.5 A | タイプ: | アナログ出力 |

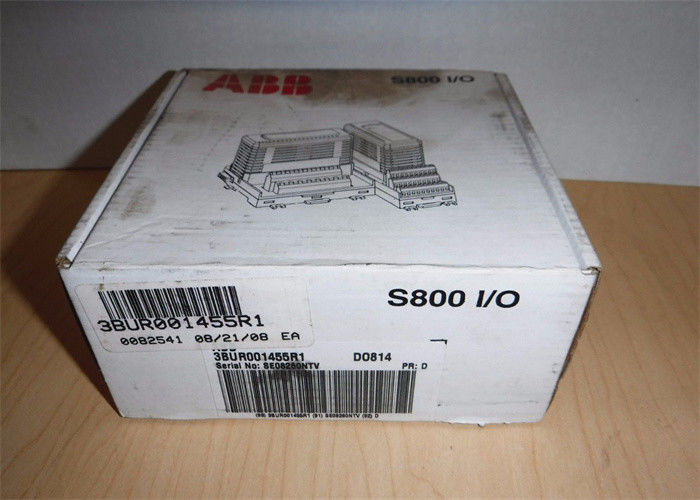

新しいABB DO814 24V CMPNT AC800 I/O デジタル出力 3BUR001455R1 W/リード CDP
DO814の記述
DO814は,S800 I/O用の16チャネル24Vデジタル出力モジュールで,電流の沈みがある.出力電圧範囲は10〜30ボルトで,最大連続電流の沈み値は0.5Aである.短回路や高温から保護される出口は8つの出力チャンネルと各グループに電圧監視入力がある2つの個別に隔離されたグループに分かれています.各出力チャネルは,ショート回路と温度以上保護低サイドスイッチで構成されています.,EMC保護コンポーネント,インダクティブロード抑制,出力状態表示LEDと光学隔離障壁.プロセスの電圧監視入力 電圧が消える場合,チャネルエラー信号を与える誤差信号はモジュールバスで読み取れます
一般情報
| タイプ | デジタル出力 |
| シグナル仕様 | 24V DC (12-32V DC),0.5A |
| 記事番号 | 3BUR001455R1 |
| チャンネル数 | 16 |
| シグナルタイプ | 電流沈み,電流制限 |
| ハート | 違う |
| 国営企業 | 違う |
| 冗長性 | 違う |
| 高度な整合性 | 違う |
| 内在的な安全性 | 違う |
| メカニクス | S800 |
詳細なデータ
| 孤立 | グループ別で地面から隔離されている |
| 電流制限 | 短回路防止電流の出力制限 |
| 最大フィールドケーブル長さ | 600メートル (656ヤード) |
| 定位隔熱電圧 | 50V |
| ダイレクトリック試験電圧 | 500V AC |
| 電力消耗 | タイプ 2.1 W |
| 電流消費量 +5 V モジュールバス | 80mA |
診断
| フロントLED | F (ault),R (un),W (learning),O (SP),チャンネル1〜16 状態 |
| 監督 | プロセスの電圧,グループごとに1 |
| 監督の状況表示 | モジュールエラー,モジュール警告,チャネルエラー |
I/O モジュール
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
特徴と利点
互換性
| MTU と併用 | TU810, TU812, TU814, TU830, TU833 または TU838 |
| キーコード | BE |
環境と認証
| CEマーク | そうだ |
| 電気安全 | IEC 61131-2,UL 508 |
| 危険 な 場所 | C1 Div 2 cULus,C1 ゾーン 2 cULus,ATEX ゾーン 2 |
| 船舶の認証 | ABS,BV,DNV-GL,LR,RS,CCS |
| 保護基準 | IEC 60529 による IP20 |
| 腐食性大気 ISA-S7104 | G3 |
| 気候操作条件 | 0から+55 °C (保存 -40から+70 °C),RH=5から95% コンデンサなし,IEC/EN 61131-2 |
| 汚染度 | レベル2 IEC 60664-1 |
| 機械操作条件 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4,EN 61000-6-2 |
| 超電圧カテゴリー | IEC/EN 60664-1,EN 50178 について |
| 機器のクラス | IEC 61140 に基づくクラスI (土壌保護) |
| 最大環境温度 | 55 °C (131 °F),コンパクト MTU 40 °C (104 °F) の垂直設置用 |
| RoHS 準拠 | EN 50581:2012 |
| WEEEの遵守 | 規制の適用について |
サイズ
| 高さ | 119 mm (4.7 円) |
| 幅 | 45 mm (1.77 円) |
| 深さ | 接続器を含む102 mm (4.01 ),111 mm (4.37 ) |
| 体重 | 0.18kg (0.4ポンド) |
