| ブランド名: | ABB |
| 証明: | CE |
| モデル番号: | TB840A + TU807 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Contact us |
| パッケージの詳細: | 新しいオリジナル箱 |
| 受渡し時間: | 3-5days |
| 支払条件: | T/T |
| 供給の能力: | 50 |
| モデル: | TB840A + TU807 | 24のVの消費のタイプ。: | 120 mA |
|---|---|---|---|
| 製品名: | 入力/出力モジュール | プロトコル: | ABBのModulebus |
| TERMIANTIONモジュール: | TU807 | マスターか奴隷: | 奴隷 |

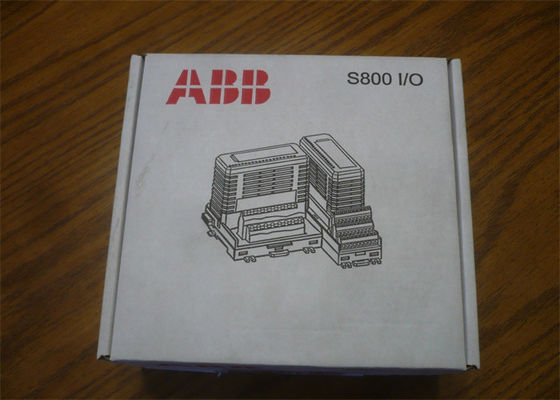

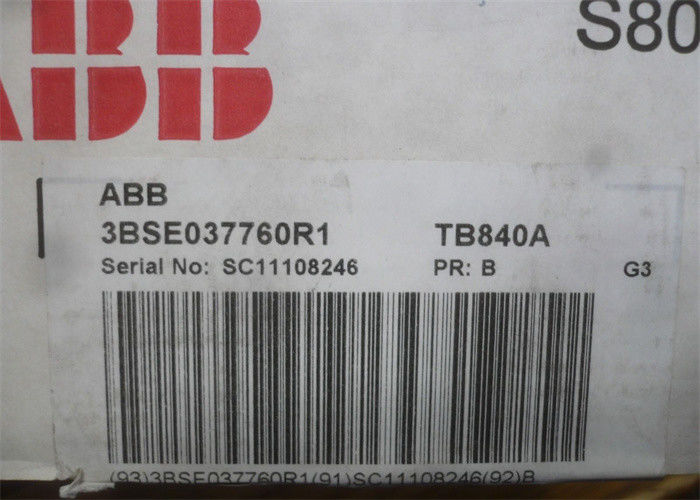

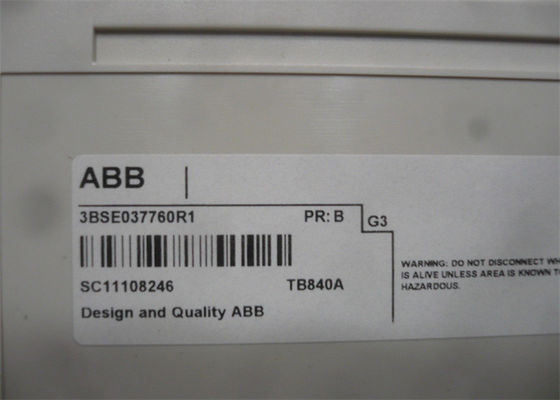

ABB S800 I/O TB840A 3BSE037760R1クラスターモデム&TU807 3BSE039025R1 終了ベース

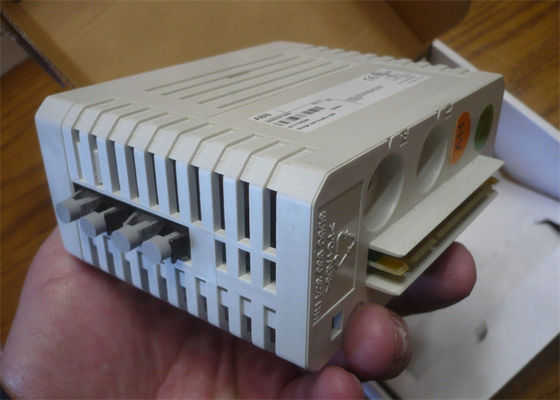

TB840Aの説明
S800 I/Oは,業界標準のフィールドバスで親コントローラとPLCと通信する包括的で分散型でモジュール化されたプロセスI/Oシステムである.TB840 ModuleBus モデムは,光ファイバーと光学モジュールバスのインターフェースです.. TB840Aは,各モジュールは異なる光学モジュールバスラインに接続されているが,同じ電気モジュールバスに接続されている冗長性構成で使用されます.
ModuleBus モデムは,論理的に同じバスである電気と光学モジュールバスインターフェースを持っています.最大 12 つの I/O モジュールは電動 ModuleBus に接続され,最大 7 つのクラスタは光ファイバー ModuleBus に接続できます光ファイバーインターフェイスは,I/Oクラスタの局所配給のために設計されており,I/Oステーションに12以上のI/Oモジュールが必要である場合です.
TU807の説明
TU807は,光学モジュールバスモデムTB840/TB840Aの単一の構成のためのモジュール終了ユニット (MTU) である.MTUは,電源の接続を持つ受動ユニットである.単一の電気モジュールバス, 1つのTB840/TB840Aとクラスターアドレス (1〜7) の設定のための回転スイッチ.
一般情報
TU840A
| 議定書 | ABBのモジュールバス |
| 記事番号 | 3BSE037760R1 |
| 主人か奴隷 | 奴隷 |
| ライン冗長性 | そうだ |
| モジュールの冗長性 | そうだ |
| ホットスワップ | そうだ |
| HI コントローラーと併用 | そうだ |
TU807
| 議定書 | ABBのモジュールバス |
| 記事番号 | 3BSE039025R1 |
| 主人か奴隷 | 適用されない |
| ホットスワップ | 違う |
| HI コントローラーと併用 | 違う |
| 電源入力 | 24V電流 (19.2 - 30V) |
| マウント | 垂直または水平 |
詳細なデータ
TB840A:24V消費量 120mA
TU807
| コネクタ | ターミナルブロック |
| 24Vの消費タイプ | N/A |
| モジュールバスの電流分布 | 最大 5V 1.5A 24V 1.5A |
| メカニカルキー | 36種類の組み合わせ |
| 容認可能なワイヤサイズ | 固体:0.2〜2.5mm2 線状:0.2〜2.5mm2,24〜12AWG 推奨トルク:0.5 Nm |
| 定位隔熱電圧 | 50V |
| ダイアレクティックテスト電圧 | 500V AC |
通信
| モデル番号 | 議定書 | 主人か奴隷 |
| CI801 | PROFIBUS DP-V1 | 奴隷 |
| CI840A | PROFIBUS DP-V1 | 奴隷 |
| CI853 | COMLI と MODBUS RTU | 主人 / 奴隷 |
| CI854B | PROFIBUS DP-V1 | マスター |
| CI855 | ABBのマスターバス300 | マスター |
| CI856 | ABBのS100 I/O | マスター |
| CI857 | ABBのインサム | マスター |
| CI858 | ABBのドライブバス | マスター |
| CI860 | 財団 フィールドバス HSE | 主人 / 奴隷 |
| CI865 | ABBのSatt I/O | マスター |
| CI867 | MODBUS TCP | 主人 / 奴隷 |
| CI868 | IEC 61850 | 主人 / 奴隷 |
| CI869 | ABBのアドバント・フィールドバス100 | 奴隷 |
| CI871 | PROFINET IO | マスター |
| CI873 | EtherNet IP / デバイスネット | マスター |
| TB820V2 | ABBのモジュールバス | 奴隷 |
| TB825 (マルチモード) | ABBのモジュールバス | 奴隷 |
| TB826 (シングルモード) | ABBのモジュールバス | 奴隷 |
| TB840A | ABBのモジュールバス | 奴隷 |
| TB842 | ABBのモジュールバス | 適用されない |
| TU807 | ABBのモジュールバス | 適用されない |
| TU840 | ABBのモジュールバス | 適用されない |
| TU841 | ABBのモジュールバス | 適用されない |
| TU846 | ABBのモジュールバス | 適用されない |
| TU847 | ABBのモジュールバス | 適用されない |
| TU848 | ABBのモジュールバス | 適用されない |
| TU849 | ABBのモジュールバス | 適用されない |
環境と認証
| 温度,動作 | 0 °C から +55 °C |
| 温度,貯蔵 | -25 °Cから +70 °C |
| 汚染度 | レベル2 IEC 60664-1 |
| 腐食防止 | ISA-S7104G3 |
| 相対湿度 | 5~95% 凝縮物なし |
| 保護クラス | EN60529,IEC 529 に基づくIP20 |
| CEマーク | そうだ |
| 電気安全 | IEC 61131-2,UL 508 |
| 危険な場所 | C1 Div 2 cULus,C1 ゾーン 2 cULus,ATEX ゾーン 2 |
| 船舶の証明書 | ABS,BV,DNV-GL,LR,RS,CCS |
| RoHS 準拠 | EN 50581:2012 |
| WEEEの遵守 | 規制の適用について |
特徴と利点
TB840A:
TU807
サイズ
TB840A:
| 高さ | 119mm (4.69インチ) |
| 幅 | 54mm (2.13インチ) |
| 深さ | 96mm (3.78インチ) |
| 体重 (ベースを含む) | 0.2kg (0.44ポンド) |
TU807
| 高さ | 186鍵を含む,5mm (7.34°) |
| 幅 | 59 mm (1.57 円) |
| 深さ | 47 mm (1.85 円) |
| 体重 (ベースを含む) | 0.45kg (0.99lbs) |
