| 起源の場所: | 中国 |
| ブランド名: | ABB |
| 証明: | CE |
| モデル番号: | DI803 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Contact us |
| パッケージの詳細: | 新しいオリジナル箱 |
| 受渡し時間: | 3-5days |
| 支払条件: | T/T |
| 供給の能力: | 50 |
| モデル: | DI803 | ブランド: | ABB |
|---|---|---|---|
| タイプ: | アナログ入力 | 製品名: | 入力モジュール |
| チャンネル数: | 8チャンネル | 信号の指定: | 230ボルトa.c.、220ボルトd.c。 |
| ハイライト: | DI803 デジタルIoモジュール,8チャネルデジタルIoモジュール |
||

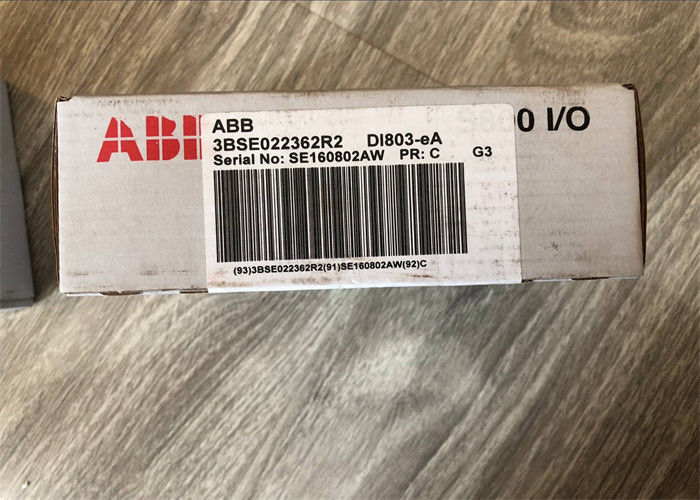

ABB デジタル入力モジュール DI803 3BSE022362R1 S800L I/O モジュール DI803-eA 3BSE022362R2

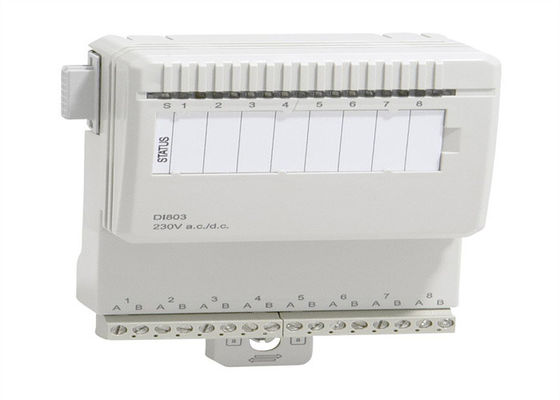

DI803の説明:
DI803は,S800 I/O用の8チャネル 230 V AC/dcデジタル入力モジュールである.このモジュールは8つのデジタル入力があります.AC入力電圧範囲は164-264 ボルト,入力電流は7 です.6 mA 230 V a で.c DC入力範囲は175~275Vで,入力電流は220Vで1.6mAです.入力は個別に隔離されています.各入力チャネルは電流制限部品で構成されています.EMC保護部品,入力状態表示LEDと光学隔離障壁
一般情報
| タイプ | デジタル入力 |
| シグナル仕様 | 230V電流 220V電流 |
| 記事番号 | 3BSE022362R1 |
| チャンネル数 | 8 |
| シグナルタイプ | 電流の沈み |
| ハート | 違う |
| 国営企業 | 違う |
| 冗長性 | 違う |
| 高度な整合性 | 違う |
| 内在的な安全性 | 違う |
| メカニクス | S800L |
I/O モジュール
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
詳細なデータ
| 入力電圧範囲 "0" | 050V電流,0.40V電流 |
| 入力電圧範囲 "1" | 164264V電流 175V275V電流 |
| 入力インペダンス | 30 kΩ (交流) 134 kΩ (DC) |
| 孤立 | 個別に隔離されたチャンネル |
| フィルター時間 (デジタル,選択可能) | 24, 8, 16 ms |
| 入力周波数範囲 | 4763 Hz |
| アナログフィルター オン/オフ遅延 | 5 / 28 ms |
| 最大フィールドケーブル長さ | 200m (219ヤード) ACでは100pF/m,DCでは600m |
| 定位隔熱電圧 | 250V |
| ダイレクトリック試験電圧 | 2000V電流 |
| 電力消耗 | タイプ2.8W |
| 電流消費量 +5 V モジュールバス | 50mA |
| 電流消費量 +24 V モジュールバス | 0 |
| 電流消費量 +24 V 外部 | 0 |
| サポートされるワイヤサイズ | 固体:0.05〜2.5mm2,30〜12AWG ストランディング:0.05-1.5 mm2,30-12 AWG 推奨トルク:0.5-0.6 Nm 剥離長さ 6~7.5mm 0.24~0.30インチ |
診断
| フロントLED | S (状態) (走行または故障),チャンネル 1-16 ("0"または"") |
| 監督 | チャンネル8のプロセス電圧監視 |
| 監督の状況表示 | モジュールエラー,モジュール警告,チャネルエラー |
特徴と利点
環境と認証
| CEマーク | そうだ |
| 電気安全 | IEC 61131-2,UL 508 |
| 危険 な 場所 | - |
| 船舶の認証 | ABS,BV,DNV-GL,LR,RS,CCS |
| 保護基準 | IP20 IEC60529 による |
| 腐食性大気 ISA-S7104 | G3 |
| 気候操作条件 | 0から+55 °C (保存 -40から+70 °C),RH=5から95% コンデンサなし,IEC/EN 61131-2 |
| 汚染度 | レベル2 IEC 60664-1 |
| 機械操作条件 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 と EN 61000-6-2 |
| 超電圧カテゴリー | IEC 61140 に基づくクラスI (土壌保護) |
| 機器のクラス | IEC 61140 に基づくクラスI (土壌保護) |
| 最大環境温度 | 55 °C (131 °F),垂直設置用 40 °C (104 °F) |
| RoHS 準拠 | EN 50581:2012 |
| WEEEの遵守 | 規制の適用について |
サイズ
| 高さ | 110 mm (4.33 円) |
| 幅 | 86.1 mm (3.4 ̊) |
| 深さ | 58.5 mm (2.3 ′′) |
| 体重 | 0.24kg (0.53ポンド) |
ターミナル:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
