| ブランド名: | ABB |
| 証明: | CE |
| モデル番号: | PM856AK01 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Contact us |
| パッケージの詳細: | 新しいオリジナル箱 |
| 受渡し時間: | 3-5days |
| 支払条件: | T/T |
| 供給の能力: | 50 |
| モデル: | PM856AK01 | ブランド: | ABB |
|---|---|---|---|
| クロック周波数: | 24のMHz | 記事数: | 3BSE066490R1 |
| 性能、1000のブール演算: | 0.46人の氏 | 製品名: | 入力/出力モジュール |

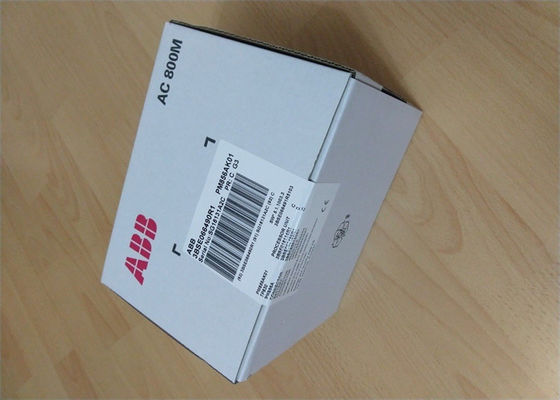

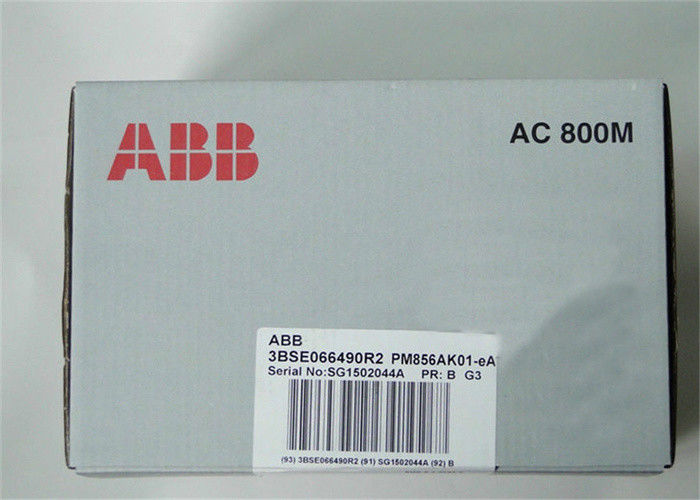

新しいABB AC800M コントローラー PM856AK01 3BSE066490R1 CPUボード I/O モジュール
PM856AK01の説明
CPUボードにはマイクロプロセッサとRAMメモリ,リアルタイムクロック,LEDインジケーター,INITプッシュボタン,CompactFlashインターフェースが含まれています.
PM856Aコントローラーのベースプレートには,制御ネットワークに接続するための2つのRJ45イーサネットポート (CN1,CN2) と2つのRJ45シリアルポート (COM3,COM4) があります.シリアルポートの1つ (COM3) は,モデム制御信号を持つRS-232Cポートである.配置ツールの接続のために使用されます.
独特のスライド&ロックメカニズムを使用したシンプルなDINレールの固定/解離手順.すべてのベースプレートは,ハードウェアのアイデンティティを各CPUに提供するユニークなイーサネットアドレスが提供されていますアドレスは,TP830ベースプレートに付着したイーサネットアドレスラベルで確認できます.
一般情報
| 記事番号 | 3BSE066490R1 (PM856AK01) |
| 冗長性 | 違う |
| 高い 誠実さ | 違う |
| 時計の周波数 | 24 MHz |
| 性能,1000のブール式操作 | 0.46ms |
| パフォーマンス | 0.46ms |
| 記憶力 | 16 MB (800xA 5.1 FP4 から) |
| 適用可能な RAM | 10.337 MB (800xA 5.1 FP4 から) |
| ストレージ用フラッシュメモリ | そうだ |
詳細なデータ
| プロセッサタイプ | MPC860 |
| 時間を赤色で切り替える | NA |
| 管理者1人当たりの申請数 | 32 |
| 申請するプログラム数 | 64 |
| アプリケーションごとに図の数 | 128 |
| 管理者1人当たりの作業数 | 32 |
| 異なるサイクル時間の数 | 32 |
| アプリケーションプログラムごとにサイクル時間 | 1msまで |
| 固件保存用のフラッシュPROM | 2MB |
| 電源 | 24V電流 (19.2-30V電流) |
| 電力消費量 +24 V ty/max | 180 / 300 mA |
| 電源消耗タイプ | 4.32W (最大7.2W) |
| 冗長な電源状態入力 | そうだ |
| バッテリー内蔵 | リチウム,3.6V |
| リアルタイムクロック安定性 | 100ppm (年間約1時間) |
| 時計同期 | 1 ms AC 800M コントローラー間の CNCP プロトコル |
| OPC クライアントごとにコントローラ内のイベントキュー | 最大 3000 件 |
| AC 800M OPC サーバへの送信速度 | 36〜86イベント/秒,113-143データメッセージ/秒 |
| CEX バスの通信モジュール | 12 |
| CEX バスの供給電流 | 最大 2.4 A |
| モジュールバスのI/Oクラスターは,赤でないCPU | 1 電気 7 光学 |
| モジュールバスのI/Oクラスターは赤色で | NA |
| モジュールバスのI/O容量 | マックス 96 I/O モジュール |
| モジュールバススキャン速度 | 0 - 100 ms (実際の時間は,I/O モジュール数によって異なります) |
| 電動モジュールバスへの電流 | 24V: 最大 1.0A 5V: 最大 1.5A |
| イーサネットチャンネル | 2 |
| イーサネットインターフェース | イーサネット (IEEE 802.3), 10 Mbit/s,RJ-45,女性 (8ポール) |
| 制御ネットワークプロトコル | MMS (製造メッセージサービス) とIAC (アプリケーション間の通信) |
| 推奨する制御ネットワークのバックボーン | 100 Mbit/s スイッチされたイーサネット |
| RS-232Cインターフェース | 2 (一般用1個,サービスツール用1個) |
| RS-232Cインターフェース (COM3) (赤以外の) | RS-232C,75-19 200 baud,RJ-45 女性 (8ポール),光学隔離されていない,RTS-CTSの完全なサポート |
| RS-232Cインターフェイス (COM4) (赤以外の) | RS-232C,9600ボード,RJ-45女性 (8極),光学隔離,RTS-CTSサポートなし |
制御機
| BC810K02 | BC820K02 | PM851AK01 |
| PM858K02 | PM860AK01 | PM862K01 |
| PM865K02 | SM811 (PM865について) | PM866AK01 |
| PM856AK01 | PM858K01 | PM862K02 |
| PM865K01 | PM866AK02 | PM867K01 |
| SM812 (PM867について) | PM891K01 | PM891K02 |
環境と認証
| 温度,動作 | +5〜+55 °C (+41〜+131 °F) |
| 温度,貯蔵 | -40 °Cから +70 °C (-40 °Fから +158 °F) |
| 温度変化 | IEC/EN 61131-2 による3°C/分 |
| 高さ | IEC/EN 61131-2 による 2000 m (6 562 ft) |
| 汚染度 | IEC/EN 61131-2 によるレベル2 |
| 腐食防止 | G3はISA71に準拠している.04 |
| 相対湿度 | 5~95% 凝縮しない |
| 放出された騒音 | < 55 dB (A) |
| 振動 | 10 < f < 50 Hz: 0.0375 mm の振幅, 50 < f < 150 Hz: 0.5 g の加速, 5 < f < 500 Hz: 0.2 g の加速 |
| 定数隔離電圧 | 500V AC |
| ダイレクトリック試験電圧 | 50V |
| 保護クラス | EN 60529,IEC 529 に基づくIP20 |
| 排放と免疫 | EN 61000-6-4,EN 61000-6-2 |
| 環境条件 | 産業用 |
| CEマーク | そうだ |
| 電気安全 | EN 50178,IEC 61131-2,UL 508 |
| 危険な場所 | cULus クラス 1,ゾーン 2,AEx nA IIC T4,ExnA IIC T4Gc X |
| 船舶の証明書 | ABS,BV,DNV-GL,LR,RS |
| TUV承認 | 違う |
| RoHS 準拠 | EN 50581:2012 |
| WEEEの遵守 | 規制の適用について |
特徴と利点
サイズ
| 高さ | 186mm (7.3インチ) |
| 幅 | 119mm (4.7インチ) |
| 深さ | 135mm (5.3インチ) |
| 体重 | 1100g (2.4ポンド) |
