| ブランド名: | ABB |
| 証明: | CE |
| モデル番号: | TB842 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Contact us |
| パッケージの詳細: | 新しいオリジナル箱 |
| 受渡し時間: | 3-5days |
| 支払条件: | T/T |
| 供給の能力: | 50 |
| モデル: | TB842 | ブランド: | ABB |
|---|---|---|---|
| マスターか奴隷: | 適当 | 記事数: | 3BSE022464R1 |
| 製品名: | 入力/出力モジュール | プロトコル: | ABBのModulebus |

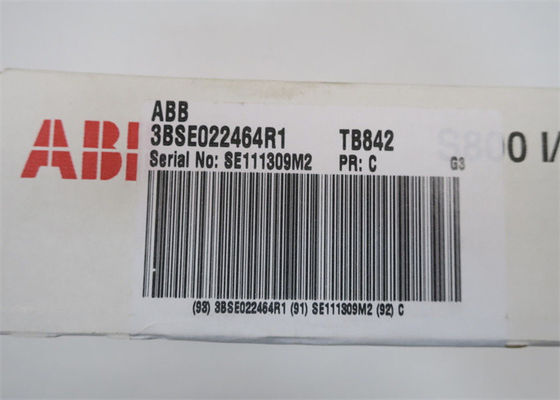

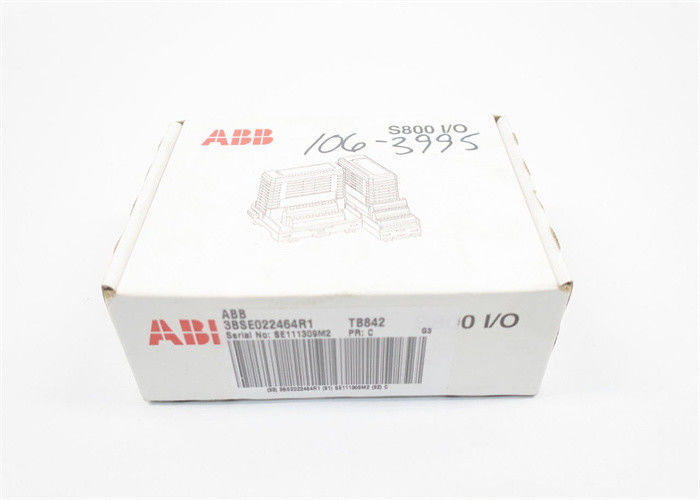

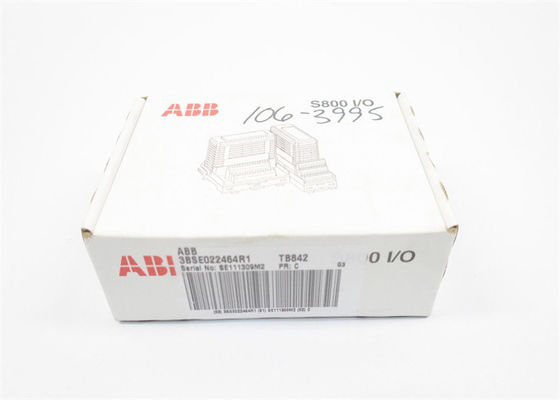

箱で新しいABBベイリーDCS S800入力/出力モジュールTB842 3BSE022464R1 Modulebusの光学港
TB842の記述
TB842 ModuleBusの光学港は光学ModuleBusによってCI801またはCI840/CI840A FCI間の通信用インタフェースと入力/出力の集りまたはABBドライブ単位のTB820/TB820V2/TB840/TB840A ModuleBusの変復調装置である。TB842は単一入力/出力のためのTU847そしてTB806または余分な入力/出力のためのTU846そしてTB846によってTB806によってCI801とCI840/CI840Aに接続する。
TB842は単信光学構成で、また複式アパートの光学構成で使用することができる。単信構成では、ModuleBus光学ノードはリングで接続される。複式アパート構成では、ModuleBus光学ノードは続けて接続される。TB842に通信用インタフェースモジュールへの繊維光学の関係そして関係のためのコネクターがある。
モジュールは10までのMbit/sのための送信機/受信機が装備されている。コネクター（Agilent、前のHewlett-Packardの多目的なリンク）が付いているプラスチックそしてHCS （堅い覆われた無水ケイ酸）の視覚繊維は両方TB842と使用することができる。
概説
| 議定書 | ABBのModulebus |
| 記事数 | 3BSE022464R1 |
| マスターか奴隷 | 適当 |
| ライン重複 | はい |
| モジュールの重複 | はい |
| ホット スワップ | はい |
| HIのコントローラーとともに使用される | いいえ |
| 土台 | 縦か横 |
詳しいデータ
| コネクター | Agilent、前のHewlett-Packardの多目的なリンク |
| 24のVの消費のタイプ。 | 20 mA |
| ModuleBusの現在の配分 | 繊維光学インターフェイス、1および1は最高のための関係を受け取るために送信する。10のMbit/s。波長650 nm |
| 電力損失 | 0.5 W |
コミュニケーション
| モデルいいえ。 | 議定書 | マスターか奴隷 |
| CI801 | PROFIBUS DP-V1 | 奴隷 |
| CI840A | PROFIBUS DP-V1 | 奴隷 |
| CI853 | COMLIおよびMODBUS RTU | マスター・スレーブ |
| CI854B | PROFIBUS DP-V1 | マスター |
| CI855 | ABBのMasterBus 300 | マスター |
| CI856 | ABBのS100入力/出力 | マスター |
| CI857 | ABBのINSUM | マスター |
| CI858 | ABBのDriveBus | マスター |
| CI860 | 基礎Fieldbus HSE | マスター・スレーブ |
| CI865 | ABBのSatt入力/出力 | マスター |
| CI867 | MODBUS TCP | マスター・スレーブ |
| CI868 | IEC 61850 | マスター・スレーブ |
| CI869 | ABBのAdvant Fieldbus 100 | 奴隷 |
| CI871 | PROFINET IO | マスター |
| CI873 | イーサネットIP/DeviceNet | マスター |
| TB820V2 | ABBのModulebus | 奴隷 |
| TB825 （多モード） | ABBのModulebus | 奴隷 |
| TB826 （単一モード） | ABBのModulebus | 奴隷 |
| TB840A | ABBのModulebus | 奴隷 |
| TB842 | ABBのModulebus | 適当 |
| TU807 | ABBのModulebus | 適当 |
| TU840 | ABBのModulebus | 適当 |
| TU841 | ABBのModulebus | 適当 |
| TU846 | ABBのModulebus | 適当 |
| TU847 | ABBのModulebus | 適当 |
| TU848 | ABBのModulebus | 適当 |
| TU849 | ABBのModulebus | 適当 |
環境および証明
| 温度、操作 | 55° C （取付けられる131° F）の横。40° C （104°のF）は垂直取付けた |
| 温度、貯蔵 | -25° C （- +70° C （F） 158°への13° F） |
| 装置のクラス | IEC 60536に従うクラスI;（保護される地球） |
| 進入保護 | IEC 60529に従うIP20 |
| CEマーク | はい |
| 電気安全 | cULus |
| 危険な位置 | cULusの危険な位置Class1の地帯2のATEXの地帯2 |
| 海洋の証明書 | ABS、BV、DNV-GL、LR、RS、CCS |
| RoHSの承諾 | ENの50581:2012 |
| WEEEの承諾 | DIRECTIVE/2012/19/EU |
特徴および利点
次元
| 高さ | 56.7 mm （2.23"） |
| 幅 | 17.6 mm （0.69"） |
| 深さ | 42.3 mm （1.67」） |
| 重量（を含む基盤） | 90 g （0.20 lbs。） |
ABB項目はWTLによって販売した:
WTLは人身傷害か財物損害のために責任を負うべきでなくこの装置の使用に起因する。それはある
この装置の安全な処理及び操作に関するバイヤーの責任はおよび装置を確認するためにある
機械類への承諾。
