| ブランド名: | ABB |
| 証明: | CE |
| Model Number: | TU849 |
| Minimum Order Quantity: | 1 |
|---|---|
| 価格: | Contact us |
| Packaging Details: | New Original Box |
| Delivery Time: | 3-5days |
| Payment Terms: | T/T |
| Supply Ability: | 50 |
| Model: | TU849 | Brand: | ABB |
|---|---|---|---|
| Article number: | 3BSE042560R1 | Rated insulation voltage: | 50V |
| Power dissipation: | 2.5W | Dialectic test voltage: | 500VAC |
標準的のABBデジタルS800入力/出力モジュールの終了の単位DCS TU849 3BSE042560R1
TU849の記述

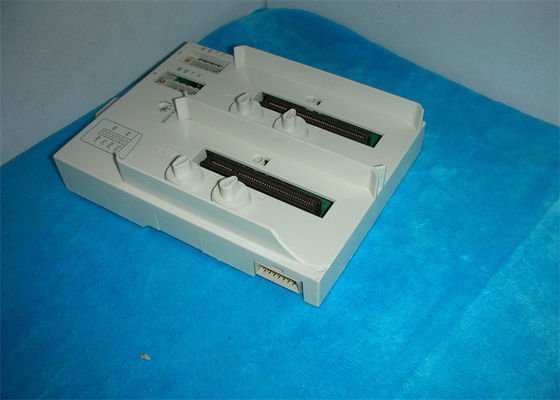

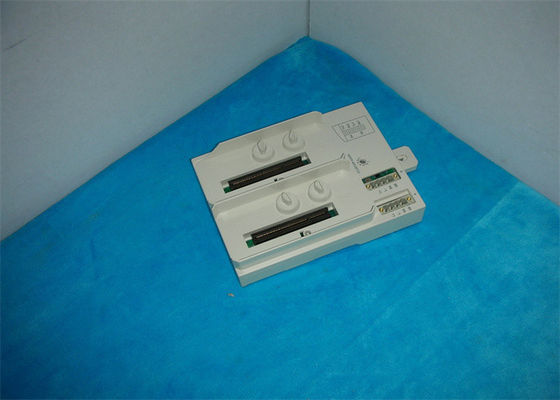

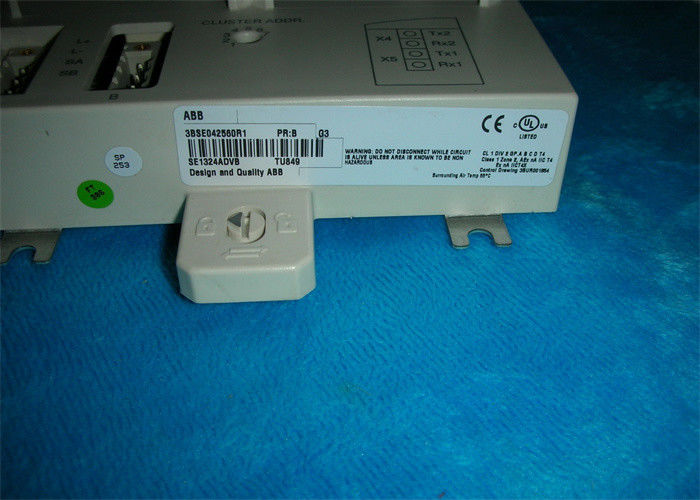

TU849はModuleBusの光学変復調装置TB840/TB840Aの冗長構成のためのモジュールの終了の単位（MTU）である。
MTUは二重電源のための関係、各変復調装置のための1つ、集りの住所（1持っている受動の単位から7）設定のための単一の電気ModuleBus、2 TB840/TB840Aおよびロータリー スイッチをである。
4つの機械キー、各位置のための2は右のタイプのモジュールのためにMTU形成されるに、使用される。36の構成の総数を与える各キーに6つの位置がある。構成はスクリュードライバーによって変えることができる。
MTUは標準的なDINの柵に取付けることができる。それにDINの柵にMTUを締める機械掛け金がある。掛け金はスクリュードライバーによって締まり/鍵を開けることができる。
終了の単位TU848に個々の電源の関係があり、余分な入力/出力にTB840/TB840Aを接続する。終了の単位TU849に個々の電源の関係があり、非冗長な入力/出力にTB840/TB840Aを接続する。
概説
| 議定書 | ABBのModulebus |
| 記事数 | 3BSE042560R1 |
| マスターか奴隷 | 適当 |
| ライン重複 | はい |
| ホット スワップ | いいえ |
| タイプ | 余分なTB840/TB840A、単一入力/出力の二重力 |
| 入力 | 24 V d.c （V） 19.2 -30 |
| 土台 | 縦か横 |
詳しいデータ
| コネクター | N/A |
| 24のVの消費のタイプ。 | N/A |
| ModuleBusの現在の配分 | 最高5 V 1.5 A 24ボルト1.5 A |
| 機械キー | 36のdifferrent組合せ |
| 受諾可能なワイヤー サイズ | 固体:0.2 - 2.5 mm2 座礁させる:0.2 -2.5 mm2、24の-12 AWG 推薦されたトルク:0.5 Nm |
| 評価される絶縁材電圧 | 50ボルト |
| 弁証的なテスト電圧 | 500ボルトAC |
| 電力損失 | 2.5 W |
特徴および利点
•二重電源の関係
•集りの住所設定のためのロータリー スイッチ
•機械調整は間違ったモジュールのタイプの挿入を防ぐ
•ModuleBusの単一の関係
•締まり、基づいていることのためのDINの柵への装置の掛け金を降ろすこと
•レール敷DIN
コミュニケーション
| モデルいいえ。 | 議定書 | マスターか奴隷 |
| CI801 | PROFIBUS DP-V1 | 奴隷 |
| CI840A | PROFIBUS DP-V1 | 奴隷 |
| CI853 | COMLIおよびMODBUS RTU | マスター・スレーブ |
| CI854B | PROFIBUS DP-V1 | マスター |
| CI855 | ABBのMasterBus 300 | マスター |
| CI856 | ABBのS100入力/出力 | マスター |
| CI857 | ABBのINSUM | マスター |
| CI858 | ABBのDriveBus | マスター |
| CI860 | 基礎Fieldbus HSE | マスター・スレーブ |
| CI865 | ABBのSatt入力/出力 | マスター |
| CI867 | MODBUS TCP | マスター・スレーブ |
| CI868 | IEC 61850 | マスター・スレーブ |
| CI869 | ABBのAdvant Fieldbus 100 | 奴隷 |
| CI871 | PROFINET IO | マスター |
| CI873 | イーサネットIP/DeviceNet | マスター |
| TB820V2 | ABBのModulebus | 奴隷 |
| TB825 （多モード） | ABBのModulebus | 奴隷 |
| TB826 （単一モード） | ABBのModulebus | 奴隷 |
| TB840A | ABBのModulebus | 奴隷 |
| TB842 | ABBのModulebus | 適当 |
| TU807 | ABBのModulebus | 適当 |
| TU840 | ABBのModulebus | 適当 |
| TU841 | ABBのModulebus | 適当 |
| TU846 | ABBのModulebus | 適当 |
| TU847 | ABBのModulebus | 適当 |
| TU848 | ABBのModulebus | 適当 |
| TU849 | ABBのModulebus | 適当 |
環境および証明
| 温度、操作 | 55° C （取付けられる131° F）の横。40° C （104°のF）は垂直取付けた |
| 温度、貯蔵 | -25° C （- +70° C （F） 158°への13° F） |
| 装置のクラス | IEC 60536に従うクラス1;（保護される地球） |
| 進入保護 | IEC 60529に従うIP20 |
| CEマーク | はい |
| 電気安全 | cULus |
| 危険な位置 | cULusの危険な位置のクラス1の地帯2のATEXの地帯2 |
| 海洋の証明書 | ABS、BV、DNV-GL、LR、RS |
| RoHSの承諾 | ENの50581:2012 |
| WEEEの承諾 | DIRECTIVE/2012/19/EU |
次元
| 高さ | 掛け金を含む186.5 mm （7.34 inに。） |
| 幅 | 124のmm （4.88 inに。） |
| 深さ | 47のmm （1.85 inに。） |
| 重量（を含む基盤） | 0.45 kg （0.99 lbs。） |
