| ブランド名: | ABB |
| 証明: | CE |
| モデル番号: | TU846 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Contact us |
| パッケージの詳細: | 新しいオリジナル箱 |
| 受渡し時間: | 3-5days |
| 支払条件: | T/T |
| 供給の能力: | 50 |
| モデル: | TU846 | 記事数: | 3BSE022460R1 |
|---|---|---|---|
| プロトコル: | ABBのModulebus | 評価される絶縁材電圧: | 50V |
| 弁証的なテスト電圧: | 500VAC | 電力損失: | 2.0W |

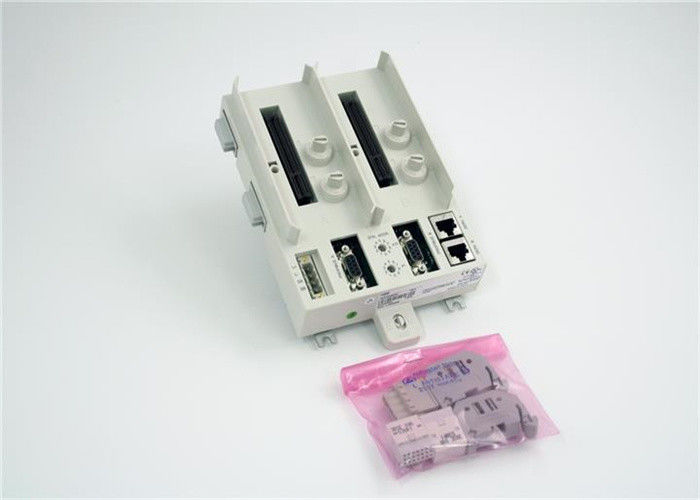

新しいABB S800入力/出力モジュールの終了の単位（モジュールCI840AのためのMTU） TU846 3BSE022460R1
TU846の記述
TU846は分野の通信用インタフェースCI840/CI840Aおよび余分な入力/出力の冗長構成のためのモジュールの終了の単位（MTU）である。MTUは局アドレス（0に99）の設定の電源、2電気ModuleBuses、2 CI840/CI840Aおよび2つのロータリー スイッチのための関係を持っている受動の単位である。
ModuleBus光学左舷TB842はTB846によってTU846に接続することができる。4つの機械キー、各位置のための2は右のタイプのモジュールのためにMTU形成されるに、使用される。36の構成の総数を与える各キーに6つの位置がある。
二重CI840/CI840Aのためのモジュールの終了の単位、余分な入力/出力。TU846は単一入力/出力モジュールとの余分な入力/出力モジュールそしてTU847と使用される。TU846からのModuleBusのターミネーターへのModuleBusの最高の長さは2.5メートルである。TU846/TU847は左へのスペースが取除かれることを必要とする。適用される力と取り替えることができない。
概説
| 議定書 | ABBのModulebus |
| 記事数 | 3BSE022460R1 |
| マスターか奴隷 | 適当 |
| ライン重複 | はい |
| モジュールの重複 | はい |
| ホット スワップ | いいえ |
| タイプ | 余分なCI840/CI840A、余分な入力/出力 |
| 入力 | 24 V d.c。（19.2 - 30 V） |
| 土台 | 縦か横 |
コミュニケーション
| モデルいいえ。 | 議定書 | マスターか奴隷 |
| CI801 | PROFIBUS DP-V1 | 奴隷 |
| CI840A | PROFIBUS DP-V1 | 奴隷 |
| CI853 | COMLIおよびMODBUS RTU | マスター・スレーブ |
| CI854B | PROFIBUS DP-V1 | マスター |
| CI855 | ABBのMasterBus 300 | マスター |
| CI856 | ABBのS100入力/出力 | マスター |
| CI857 | ABBのINSUM | マスター |
| CI858 | ABBのDriveBus | マスター |
| CI860 | 基礎Fieldbus HSE | マスター・スレーブ |
| CI865 | ABBのSatt入力/出力 | マスター |
| CI867 | MODBUS TCP | マスター・スレーブ |
| CI868 | IEC 61850 | マスター・スレーブ |
| CI869 | ABBのAdvant Fieldbus 100 | 奴隷 |
| CI871 | PROFINET IO | マスター |
| CI873 | イーサネットIP/DeviceNet | マスター |
| TB820V2 | ABBのModulebus | 奴隷 |
| TB825 （多モード） | ABBのModulebus | 奴隷 |
| TB826 （単一モード） | ABBのModulebus | 奴隷 |
| TB840A | ABBのModulebus | 奴隷 |
| TB842 | ABBのModulebus | 適当 |
| TU807 | ABBのModulebus | 適当 |
| TU840 | ABBのModulebus | 適当 |
| TU841 | ABBのModulebus | 適当 |
| TU846 | ABBのModulebus | 適当 |
| TU847 | ABBのModulebus | 適当 |
| TU848 | ABBのModulebus | 適当 |
| TU849 | ABBのModulebus | 適当 |
環境および証明
| 温度、操作 | 55° C （取付けられる131° F）の横。40° C （104°のF）は垂直取付けた |
| 温度、貯蔵 | -25° C （- +70° C （F） 158°への13° F） |
| 装置のクラス | IEC60536に従うクラス1;（保護される地球） |
| 進入保護 | IEC 529に従うIP20、（IEC 144） |
| CEマーク | はい |
| 電気安全 | cULus |
| 危険な位置 | cULusの危険な位置Class1の地帯2のATEXの地帯2 |
| RoHSの承諾 | ENの50581:2012 |
| WEEEの承諾 | DIRECTIVE/2012/19/EU |
特徴および利点
•電源の関係。
•2つのPROFIBUSの関係。
•2つのサービス用具の関係。
•局アドレスの設定のための2ロータリー スイッチ。
•2 ModuleBusesのための関係。
•ModuleBusの光学港のためのコネクター。
•機械調整は間違ったモジュールのタイプの挿入を防ぐ。
•締まり、基づいていることのためのDINの柵への装置の掛け金を降ろすこと。
•レール敷DIN。
詳しいデータ
| コネクター | PROFIBUS:DSUB9コネクター サービス港:RJ45コネクター |
| ModuleBusの現在の配分 | 最高5 V 1.5 A 最高24 v 1.5 A |
| 機械キー | 36の組合せ |
| 受諾可能なワイヤー サイズ | 0.25 - 2.5mm2、24 - 14 AWG 推薦されたトルク:0.5 - 0.6 Nm 除去の長さ:6-7.5 mm、0.24-0.30 inに |
| 評価される絶縁材電圧 | 50ボルト |
| 弁証的なテスト電圧 | 500ボルトAC |
次元
| 高さ | 掛け金を含む186のmm （7.32"） |
| 幅 | 124のmm （4.88"） |
| 深さ | 47のmm （1.85」） |
| 重量（を含む基盤） | 0.5 kg （1.1 lbs。） |
ABB項目はWTLによって販売した:
WTLは人身傷害か財物損害のために責任を負うべきでなくこの装置の使用に起因する。それはある
この装置の安全な処理及び操作に関するバイヤーの責任はおよび装置を確認するためにある
機械類への承諾。
