| ブランド名: | ABB |
| 証明: | CE |
| モデル番号: | CI868K01 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Contact us |
| パッケージの詳細: | 新しいオリジナル箱 |
| 受渡し時間: | 3-5days |
| 支払条件: | T/T |
| 供給の能力: | 50 |
| モデル: | CI868K01 | 記事数: | 3BSE048845R1 |
|---|---|---|---|
| 製品名: | 入力/出力モジュール | マスターか奴隷: | マスター・スレーブ |
| 伝達速度: | 10/100のMbit/s | ライン重複: | いいえ |

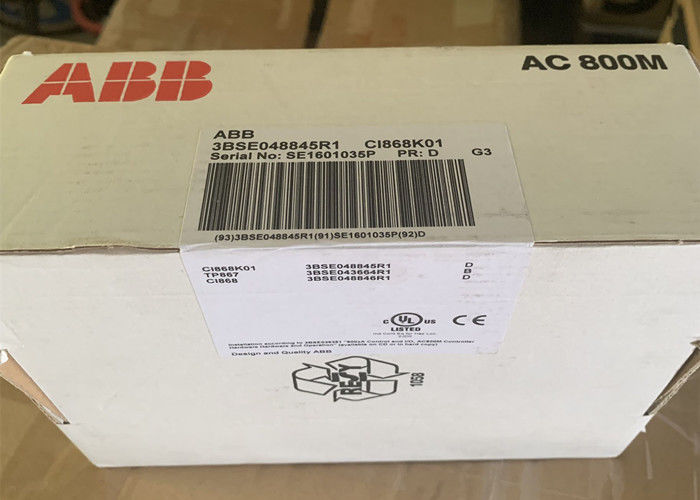

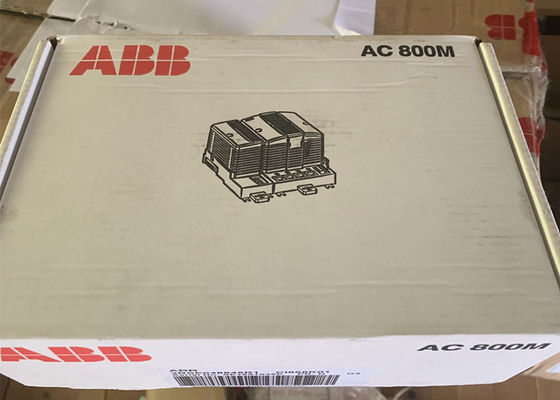

新しいABB AC800Mのコントローラー入力/出力モジュールCI868K01 3BSE048845R1 CEXバス論理モジュール
CI868K01の記述
CI868が外的なイーサネット装置にAC 800Mコントローラーを接続するのに使用することができIEC 61850を–版1標準使用する。これがサブステーションのオートメーションのための標準であるので、これはプロセス・オートメーションの組合せおよび同じコントローラーの電気制御を可能にする。
TP868ベースプレートにCH1コネクターが100Mbps （メガ ビット/秒。）を使用できる2つのRJ45イーサネット コネクターがある。ベースプレートに不正確なタイプのTP867ベースプレートに単位の取付けを防ぐコード ロックがある。
CI868遠隔表示装置増設機構はCEXバス論理、コミュニケーション単位をおよびCEXバスで+24ボルトの供給から適切な電圧を供給するDC/DCのコンバーターを含んでいる。イーサネット ケーブルはイーサネット スイッチを通して主要なネットワークに接続されなければならない。
概説
| 議定書 | IEC 61850 |
| 記事数 | 3BSE048845R1 |
| マスターか奴隷 | マスター・スレーブ |
| 伝達速度 | 10/100のMbit/s |
| ライン重複 | いいえ |
| モジュールの重複 | いいえ |
| ホット スワップ | はい |
| HIのコントローラーとともに使用される | はい |
詳しいデータ
| CEXバスの最高の単位 | 12 |
| コネクター | 女性RJ-45 （8ピン） |
| 24のVの消費のタイプ。 | タイプ160 mA |
コミュニケーション
| モデルいいえ。 | 議定書 | マスターか奴隷 |
| CI801 | PROFIBUS DP-V1 | 奴隷 |
| CI840A | PROFIBUS DP-V1 | 奴隷 |
| CI853 | COMLIおよびMODBUS RTU | マスター・スレーブ |
| CI854B | PROFIBUS DP-V1 | マスター |
| CI855 | ABBのMasterBus 300 | マスター |
| CI856 | ABBのS100入力/出力 | マスター |
| CI857 | ABBのINSUM | マスター |
| CI858 | ABBのDriveBus | マスター |
| CI860 | 基礎Fieldbus HSE | マスター・スレーブ |
| CI865 | ABBのSatt入力/出力 | マスター |
| CI867 | MODBUS TCP | マスター・スレーブ |
| CI868 | IEC 61850 | マスター・スレーブ |
| CI869 | ABBのAdvant Fieldbus 100 | 奴隷 |
| CI871 | PROFINET IO | マスター |
| CI873 | イーサネットIP/DeviceNet | マスター |
| TB820V2 | ABBのModulebus | 奴隷 |
| TB825 （多モード） | ABBのModulebus | 奴隷 |
| TB826 （単一モード） | ABBのModulebus | 奴隷 |
| TB840A | ABBのModulebus | 奴隷 |
| TB842 | ABBのModulebus | 適当 |
| TU807 | ABBのModulebus | 適当 |
| TU840 | ABBのModulebus | 適当 |
| TU841 | ABBのModulebus | 適当 |
| TU846 | ABBのModulebus | 適当 |
| TU847 | ABBのModulebus | 適当 |
| TU848 | ABBのModulebus | 適当 |
| TU849 | ABBのModulebus | 適当 |
環境および証明
| 温度、操作 | 55 °C |
| 保護クラス | EN60529、IEC 529に従うIP20 |
| CEマーク | はい |
| 海洋の証明書 | ABS、BV、DNV-GL、LR |
| RoHSの承諾 | ENの50581:2012 |
| WEEEの承諾 | DIRECTIVE/2012/19/EU |
特徴および利点
次元
| 高さ | 185のmm （7.3 inに。） |
| 幅 | 59のmm （2.3 inに。） |
| 深さ | 127.5 mm （5.0 inに。） |
| 重量（を含む基盤） | 700 g （1.5 lbs） |
ABB項目はWTLによって販売した:
WTLは人身傷害か財物損害のために責任を負うべきでなくこの装置の使用に起因する。それはある
この装置の安全な処理及び操作に関するバイヤーの責任はおよび装置を確認するためにある
機械類への承諾。
