| 起源の場所: | 中国 |
| ブランド名: | ABB |
| 証明: | CE |
| モデル番号: | AI845 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Contact us |
| パッケージの詳細: | 新しいオリジナル箱 |
| 受渡し時間: | 3-5days |
| 支払条件: | T/T |
| 供給の能力: | 50 |
| モデル: | AI845 | ブランド: | ABB |
|---|---|---|---|
| 記事数: | 3BSE023675R1 | 信号のタイプ: | 終わる単極単一 |
| 信号の指定: | 0..20mA、4..20 mA、0..5ボルト、1..5ボルト | タイプ: | アナログ入力 |
新しいABB I Oモジュール3BSE023675R1 AI845のアナログ入力。余分なか単一1x8ch。雄鹿
AI845の記述:
単一か余分な適用のためのAI845アナログ入力モジュール。モジュールは8つのチャネルを備えている。各チャネルは他のMTUsがすべてのチャネル電圧または現在の入力になるために使用されるときMTU TU844かTU845が使用されるとき電圧または現在の入力のどれである場合もある。
電圧および現在の入力は少なくとも11ボルトd.cの過電圧か不足電圧に抗できる。電圧入力のための入力抵抗は現在の入力のための10mオームそして入力抵抗が250オームであるより大きい。
モジュールは各チャネルに外的な雄鹿の多用性がある送信機の供給を配る。これは2ワイヤーか3-wire送信機に供給を配るために簡単な関係を加える。送信機力は現在の限られた指示され。
概説
| タイプ | アナログ入力 |
| 信号の指定 | 0..20mA、4..20 mA、0..5ボルト、1..5ボルト |
| 記事数 | 3BSE023675R1 |
| チャネルの数 | 8 |
| 信号のタイプ | 終わる単極単一 |
| 雄鹿 | はい |
| SOE | いいえ |
| 重複 | はい |
| 高品質 | いいえ |
| 本質的安全 | いいえ |
| 機械工 | S800 |
入力/出力モジュール
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
詳しいデータ
| 決断 | 12ビット |
| 入れられたインピーダンス | 10 MΩ （電圧入力） 250 Ω （PTCを含む現在の入力） |
| 分離 | Groupwiseは地面から隔離した |
| 範囲にの下/ | 0 / +15% |
| 間違い | 最高。0.1% |
| 温度の漂流 | 最高。50 ppm/°C |
| 入れられたフィルター（上昇時間0-90%） | 290氏 |
| 更新のサイクル時間 | 10氏 |
| 現在の制限 | 現在の限られた送信機力で造られる |
| 最高分野のケーブル長 | 600メートル（656ヤード） |
| 最高の入力電圧（非破壊的な） | 11ボルトd.c。 |
| NMRR、50Hz、60Hz | > 40 dB |
| 評価される絶縁材電圧 | 50ボルト |
| 誘電性テスト電圧 | 500ボルトa.c。 |
| 電力損失 | 3.5 W |
| 消費電流+5ボルトModulebus | 100 mA |
| 消費電流+24ボルトModulebus | 50 mA |
| 消費電流+24 Vの外面 | 最高。265 mA （22 mA +送信機の流れ* 1.32） |
診断
| 前部LED'S | F （ault）、R （国連）、W （arning） |
| 監督 | モジュールの間違い:アナログの読まれた背部、参照の電圧、内部電源、検査合計、番犬および記憶誤り 内部チャネル間違い:低域filter、多重交換装置、チャンネル テストの間違い 外的なチャネル間違い:外部電源の低速、送信機力、外的な分路の間違い |
| 監督の状況表示 | モジュールの間違い、モジュールの警告、チャネル間違い |
特徴および利点
Compability
| MTUとの使用 | TU810、TU812、TU814、TU818、TU830、TU833、TU835、TU838、TU844、TU845、TU854 |
| キー コード | CC |
次元
| 高さ | 119のmm （4.7"） |
| 幅 | 45のmm （1.77」） |
| 深さ | 102のmm （4.01"）、コネクターを含む111のmm （4.37"） |
| 重量 | 0.23 kg （0.51 lbs。） |
ターミナル:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |

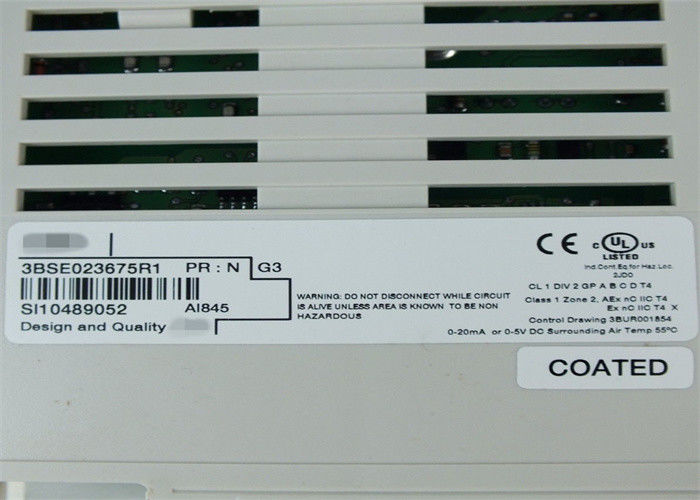

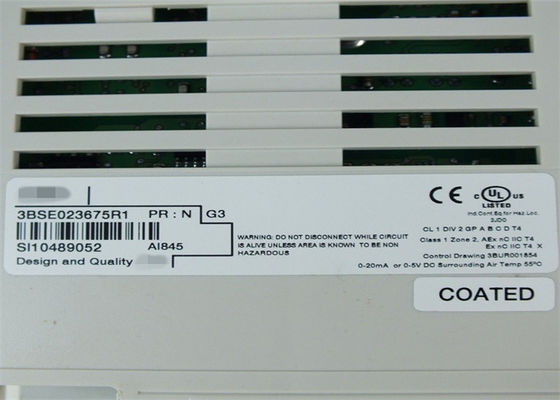

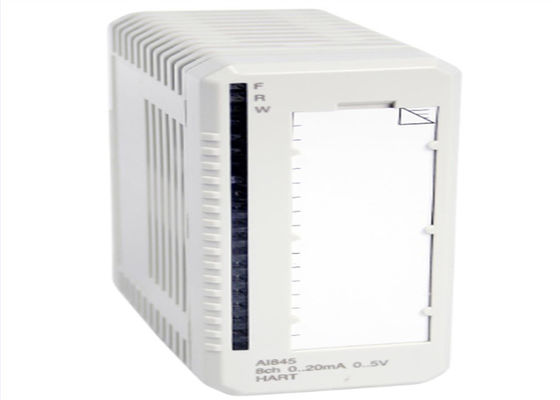

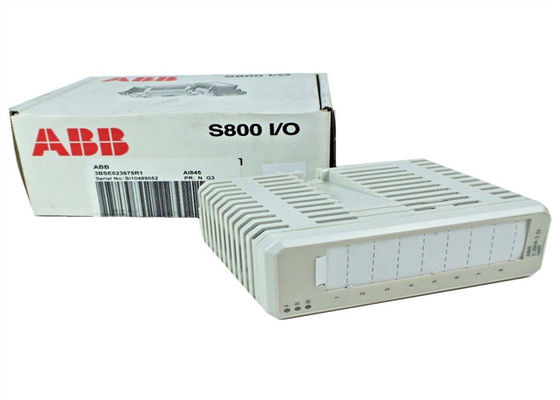

AI845の映像
