| ブランド名: | ABB |
| 証明: | CE |
| モデル番号: | TU810V1 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Contact us |
| パッケージの詳細: | 新しいオリジナル箱 |
| 受渡し時間: | 3-5days |
| 支払条件: | T/T |
| 供給の能力: | 50 |
| モデル: | TU810V1 | ブランド: | ABB |
|---|---|---|---|
| 部品番号: | 3BSE01320R1 | タイプ: | コンパクト |
| 繋がり: | ターミナル ブロック | チャネル: | 16 |

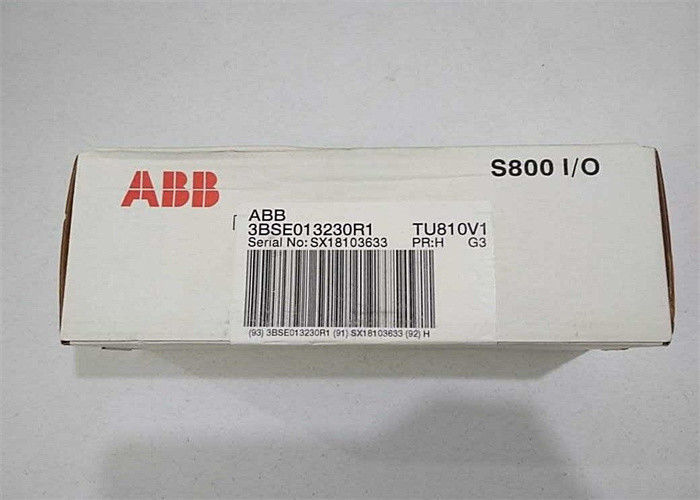

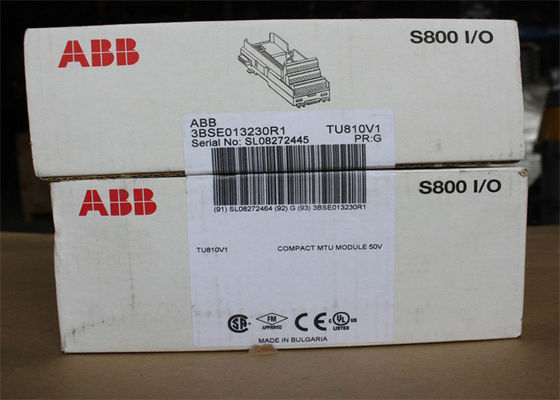

ABB S800入力/出力MTU 3BSE01320R1のコンパクト モジュールTU810V1のターミナル ブロック50Vは密封した
TU810V1の記述
TU810/TU810V1はS800入力/出力のための16のチャネル50ボルトのコンパクト モジュールの終了の単位（MTU）である。MTUは入力/出力モジュールへの分野の配線の関係に使用する受動の単位である。それはまたModuleBusの部分を含んでいる。
MTUは入力/出力モジュールと次のMTUにModuleBusを配る。それはまた次のMTUにshiftingによって入力/出力モジュールに正しい住所を出て行く位置信号発生させる。
2つの機械キーが異なったタイプの入力/出力モジュールのためのMTUを形成するのに使用されている。これはただの機械構成であり、MTUまたは入力/出力モジュールの機能性に影響を与えない。36の構成の総数を与える各キーに6つの位置がある。
特徴および利点
概説
| 記事数 | 3BSE013230R1 |
| タイプ | コンパクト |
| 関係 | ターミナル ブロック |
| チャネル | 16 |
| 電圧 | 50ボルト |
| 土台 | 両方の方向 |
| 細部の取付け | 横の55 ºC （131 °F） 垂直40 ºC （104 °F） |
| 入力/出力との使用 | AI810、AI815、AI820、AI830、AI830A、AI835、AI835A、AI845、AO810、AO810V2、AO815、AO820、AO845、AO845A、DI810、DI811、DI814、DI830、DI831、DI840、DI880、DI885、DO810、DO814、DO815、DO840、DO880、DP820、DP840 |
| プロセス関係 | 2 x 2プロセス力、5 x 2プロセス力（0 V） |
| 単一/余分な入力/出力 | 単一 |
詳しいデータ
| 入力/出力チャネルごとの最高の流れ | 2A |
| 最高の現在のプロセス関係 | 5A |
| 受諾可能なワイヤー サイズ | 固体:座礁する0.2 - 4 mm2:0.2 - 2.5 mm2、24 - 12 AWG |
| 誘電性テスト電圧 | 500ボルトa.c。 |
入力/出力MTUの端末装置
| 名前 | タイプ | 関係 | チャネル | 電圧 | 土台 |
| TU810V1 | コンパクト | ターミナル ブロック | 16 | 50ボルト | 両方の方向 |
| TU811V1 | コンパクト | ターミナル ブロック | 8 | 250ボルト | 両方の方向 |
| TU812V1 | コンパクト | D補助的な25ピン | 16 | 50ボルト | 両方の方向 |
| TU813 | コンパクト | ひだのスナップ式のコネクター | 8 | 250ボルト | 両方の方向 |
| TU814V1 | コンパクト | ひだのスナップ式のコネクター | 16 | 50ボルト | 両方の方向 |
| TU818 | コンパクト | ターミナル ブロック | 32 | 50ボルト | 両方の方向 |
| TU819 | コンパクト | D補助的な25ピン | 32 | 50ボルト | 両方の方向 |
| TU830V1 | 延長 | ターミナル ブロック | 16 | 50ボルト | 両方の方向 |
| TU831V1 | 延長 | ターミナル ブロック | 8 | 250ボルト | 両方の方向 |
| TU833 | 延長 | ひだのスナップ式のコネクター | 16 | 50ボルト | 両方の方向 |
| TU834 | 延長 | ターミナル ブロック | 8 | 50ボルト | 両方の方向 |
| TU835V1 | 延長 | ターミナル ブロック | 8 | 50ボルト | 両方の方向 |
| TU836V1 | 延長 | ターミナル ブロック | 8 | 250ボルト | 両方の方向 |
| TU837V1 | 延長 | ターミナル ブロック | 8 | 250ボルト | 両方の方向 |
| TU838 | 延長 | ターミナル ブロック | 16 | 50ボルト | 両方の方向 |
| TU839 | 延長 | ターミナル ブロック | 8 | 250ボルト | 両方の方向 |
| TU842 | 余分 | ターミナル ブロック | 16 | 50ボルト | 横 |
| TU843 | 余分 | ターミナル ブロック | 16 | 50ボルト | 垂直 |
| TU844 | 余分 | ターミナル ブロック | 8 | 50ボルト | 横 |
| TU845 | 余分 | ターミナル ブロック | 8 | 50ボルト | 垂直 |
| TU850 | 延長 | ターミナル ブロック | 16 | 50ボルト | 両方の方向 |
| TU851 | 延長 | ターミナル ブロック | 16 | 250ボルト | 両方の方向 |
| TU852 | 余分 | D補助的な25ピン | 16 | 50ボルト | 横 |
| TU854 | 余分 | D補助的な25ピン | 16 | 50ボルト | 横 |
| TU890 | コンパクト | ターミナル ブロック | 8 | 24ボルト | 横 |
| TU891 | コンパクト | ターミナル ブロック | 8 | 24ボルト | 横 |
環境および証明
| セリウムの印 | はい |
| 電気安全 | IEC 61131-2、UL 508 |
| 危険な位置 | C1 Div 2のcULus、C1地帯2のcULus、ATEXの地帯2 |
| 海洋の証明 | ABS、BV、DNV-GL、LR、RS、CCS |
| 保護評価 | IEC 60529に従うIP20 |
| 腐食性の大気ISA-S71.04 | G3 |
| 気候上の作動条件 | +55 °Cへの0 （貯蔵-40から+70 °C）、95%へのRH=5凝縮無し、IEC/EN 61131-2 |
| 汚染程度 | 程度2、IEC 60664-1 |
| 機械作動条件 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4、EN 61000-6-2 |
| 過電圧部門 | IEC/EN 60664-1、EN 50178 |
| 装置のクラス | IEC 61140に従うクラスI;（保護される地球） |
| RoHSの承諾 | ENの50581:2012 |
| WEEEの承諾 | DIRECTIVE/2012/19/EU |
次元
| 高さ | 掛け金を含む170のmm （6.7 inに。） |
| 幅 | コネクターを含む64のmm （2.52 inに。）、 研ぐべき58.5 mm （2.3 inに。）の端取付けられている |
| 深さ | ターミナルを含む64のmm （2.52 inに。） |
| 重量 | 0.17 kg （0.37 lbs） |
