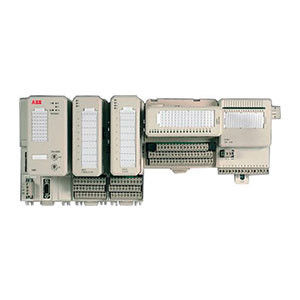

製品に関する情報ABB 3BSE038726R1:

TU833 MTUは16までの入力/出力チャネルおよび2つのプロセス電圧関係があることができる。各チャネルは2つの入力/出力の関係および1つのZPの関係を備えている。

プロセス電圧は2つのそれぞれ隔離されたグループに接続することができる。各グループは6.3 Aのヒューズを持っている。最高の評価される電圧は50ボルトであり、最高の評価される流れはチャネルごとの2 Aである。適用必要性を満たすためにヒューズの評価が選ばれることが章の力および冷却を始めることを見るS800入力/出力を推薦される。

MTUは入力/出力モジュールと次のMTUにModuleBusを配る。それはまた次のMTUにshiftingによって入力/出力モジュールに正しい住所を出て行く位置信号発生させる。

MTUは標準的なDINの柵に取付けることができる。それにDINの柵にMTUを締める機械掛け金がある。

3BSE038726R1についてのより多くの情報:

• 3-wire関係、ヒューズおよび分野の電力配分を使用して入力/出力モジュールの完全な取付け。
• 分野信号およびプロセス電源接続の16までのチャネル。
• ModuleBusおよび入力/出力モジュールへの関係。
• 機械調整は間違った入力/出力モジュールの挿入を防ぐ。
• 基づいていることのためのDINの柵への装置の掛け金を降ろすこと。
• DINの柵の土台。
• ばね場合ターミナル。

制御システムプロダクト→入力/出力プロダクト→ S800入力/出力の→ S800入力/出力-モジュールの→ DI810デジタル入力の→ DI810デジタル入力
制御システムの→ 800xAの→ I/Osの→ S800入力/出力の→ S800入力/出力4.0の→入力/出力モジュール
制御システムの→ 800xAの→ I/Osの→ S800入力/出力の→ S800入力/出力4.1の→入力/出力モジュール
制御システムの→ 800xAの→ I/Osの→ S800入力/出力の→ S800入力/出力5.0の→入力/出力モジュール
制御システムの→ 800xAの→ I/Osの→ S800入力/出力の→ S800入力/出力5.1の→入力/出力モジュール
制御システムの→ 800xAの→システム→ 800xAシステム→ 800xA 6.0システム→入力/出力モジュール
マスターSWの→ I/Osの→ S800入力/出力の→入力/出力モジュールとの制御システムの→ Advant OCS
マスターSWの→ Advant FieldbusとのマスターSWの→システム→ Advant OCSとの制御システムの→ Advant OCS 100つの→入力/出力モジュール
MOD 300 SWの→ I/Osの→ S800入力/出力の→入力/出力モジュールとの制御システムの→ Advant OCS
制御システムの→密集したプロダクト続きの→ I/Osの→ S800入力/出力の→ S800入力/出力4.1の→入力/出力モジュール
制御システムの→密集したプロダクト続きの→ I/Osの→ S800入力/出力の→ S800入力/出力5.0の→入力/出力モジュール
制御システムの→密集したプロダクト続きの→ I/Osの→ S800入力/出力の→ S800入力/出力5.1の→入力/出力モジュール
制御システムの→ 800xAの→ I/Osの→ S800入力/出力の→ S800入力/出力4.1の→入力/出力モジュール
制御システムの→ 800xAの→ I/Osの→ S800入力/出力の→ S800入力/出力5.0の→入力/出力モジュール
制御システムの→ 800xAの→ I/Osの→ S800入力/出力の→ S800入力/出力5.1の→入力/出力モジュール
制御システムの→密集したプロダクト続きの→ I/Osの→ S800入力/出力の→ S800入力/出力4.1の→入力/出力モジュール
制御システムの→密集したプロダクト続きの→ I/Osの→ S800入力/出力の→ S800入力/出力5.0の→入力/出力モジュール
制御システムの→密集したプロダクト続きの→ I/Osの→ S800入力/出力の→ S800入力/出力5.1の→入力/出力モジュール


3BSE038726R1'S細部:

伸ばしなさい:

TU814V1 （3BSE013233R1）:現在の調達の24のVのDC入力のための16のチャネル電圧監督との8の2つの隔離されたグループ
注: 入力/出力の→ AI810、AI815、AI820、AI830、AI835A、AI835、AI845、AO810、AO810V2、AO815、AO820、AO845、AO845A、DI810、DI811、DI814、DI830、DI831、DI840、DI880、DI885、DO810、DO814、DO815、DO840、DO880、DP820およびDP840との使用。

TU850 （3BSE050930R1）: 16までのチャネルのための完全な2ワイヤー関係。
注: 40の16までの入力/出力チャネル、16台の現在の限られたセンサー/送信機のパワー アウトレット、D補助的なコネクター25ピン（男性）。

TU838 （3BSE008572R1）: 3-wire関係、ヒューズおよび分野の電力配分を使用して入力/出力モジュールの完全な取付け。
注: 40の16までの入力/出力チャネル、8つの溶かされたセンサーのパワー アウトレット、4プロセス力、12プロセス力。
