| 製品名: | 入力モジュール | モデルいいえ。: | DI801 |
|---|---|---|---|
| 記事数: | 3BSE020508R1 | チャネルの数: | 16のチャネル |
| 信号のタイプ: | 現在の沈降 | 機械工: | S800L |

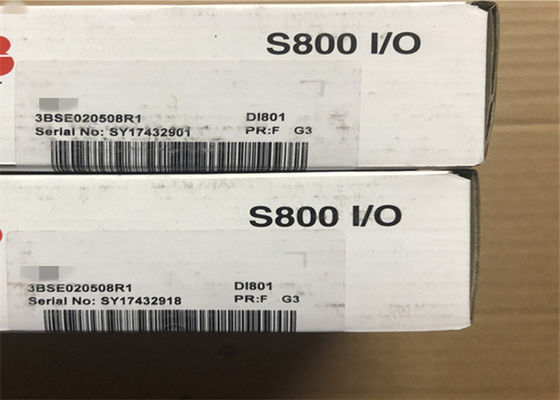

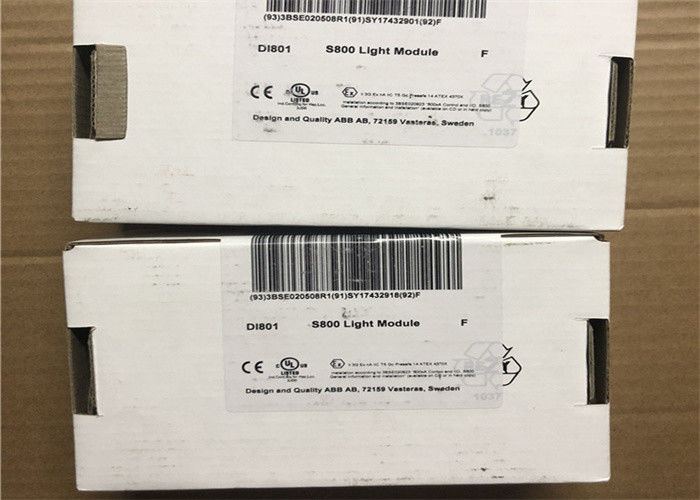

ABB DI801 S800L入力/出力モジュール3BSE020508R1デジタル入力 モジュール24V dcの1x16 chanels
DI801の記述:
DI801はS800入力/出力のための16のチャネル24ボルトのデジタル入力 モジュールである。このモジュールは16のデジタル入力を備えている。入力電圧範囲は18から30ボルトd.cであり、入力電流は24のV.に6 mAである。入力は16のチャネルを持つ1つの隔離されたグループにあり、第16グループで電圧監督の入力に使用することができる。あらゆる入力チャネルは現在の制限部品、EMCの保護部品、入力状態の徴候LEDおよび光学分離の障壁から成っている。
概説
| タイプ | デジタル入力 |
| 信号の指定 | 24V d.c。 |
| 記事数 | 3BSE020508R1 |
| チャネルの数 | 16 |
| 信号のタイプ | 現在の沈降 |
| 雄鹿 | いいえ |
| SOE | いいえ |
| 重複 | いいえ |
| 高品質 | いいえ |
| 本質的安全 | いいえ |
| 機械工 | S800L |
入力/出力モジュール
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
詳しいデータ
| 入れられた電圧範囲、「0" | -30。+5ボルト |
| 入れられた電圧範囲、「1つ | 15。30ボルト |
| 入れられたインピーダンス | 3.5 kΩ |
| 分離 | Groupwiseは地面から隔離した |
| フィルター時間（デジタル、選択可能） | 2、4、8の16氏 |
| 最高分野のケーブル長 | 600メートル（656ヤード） |
| 評価される絶縁材電圧 | 50ボルト |
| 誘電性テスト電圧 | 500ボルト |
| 電力損失 | タイプ2.2 W |
| 消費電流+5ボルトModulebus | 70 mA |
| 消費電流+24ボルトModulebus | 0 |
| 支えられたワイヤー サイズ | 固体:0.05-2.5 mm2、30-12 AWG 座礁させる:0.05-1.5 mm2、30-12 AWG 推薦されたトルク:0.5-0.6 Nm 除去の長さ6-7.5mm、0.24-0.30インチ |
診断
| 前部LED'S | S （tatus） （操業か欠陥）、チャネル1-16 （「0"か「1"） |
| 監督 | チャネル16のプロセス電圧監督 |
| 監督の状況表示 | モジュールの間違い、モジュールの警告、チャネル間違い |
特徴および利点
Compability
| MTUとの使用 | TU834、TU844、TU845またはTU854 |
| キー コード | FD |
環境および証明
| セリウムの印 | はい |
| 電気安全 | IEC 61131-2、UL 508 |
| 危険な位置 | C1 Div 2のcULus、C1地帯2のcULus、ATEXの地帯2 |
| 海洋の証明 | ABS、BV、DNV-GL、LR、RS、CCS |
| 保護評価 | IEC60529に従うIP20 |
| 腐食性の大気ISA-S71.04 | G3 |
| 気候上の作動条件 | +55 °Cへの0 （貯蔵-40から+70 °C）、95%へのRH=5凝縮無し、IEC/EN 61131-2 |
| 汚染程度 | 程度2、IEC 60664-1 |
| 機械作動条件 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4およびEN 61000-6-2 |
| 過電圧部門 | IEC/EN 60664-1、EN 50178 |
| 装置のクラス | IEC 61140に従うクラスI;（保護される地球） |
| 最高の周囲温度 | 55 °C （縦の土台40の°C （104 °F）のための131 °F）、 |
| RoHSの承諾 | ENの50581:2012 |
| WEEEの承諾 | DIRECTIVE/2012/19/EU |
次元
| 高さ | 110のmm （4.33"） |
| 幅 | 86.1 mm （3.4"） |
| 深さ | 58.5 mm （2.3"） |
| 重量 | 0.24 kg （0.53 lbs。） |
ターミナル:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
